Schemat instalacji CO zamkniętej przedstawia ciśnieniowy obieg odizolowany od atmosfery. Zamiast otwartego naczynia wzbiorczego wykorzystuje naczynie przeponowe, zawór bezpieczeństwa, manometr oraz zabezpieczenie przed przegrzaniem. Taki układ dobrze współpracuje z kotłami gazowymi, olejowymi i elektrycznymi, ale przy kotle na paliwo stałe wymaga dodatkowych rozwiązań albo oddzielenia obiegów wymiennikiem płytowym.

Czym różni się układ zamknięty od otwartego?

W układzie zamkniętym woda grzewcza nie ma bezpośredniego kontaktu z powietrzem. Instalacja pracuje pod ciśnieniem, a zmiany objętości wody przejmuje naczynie przeponowe. Ograniczenie dostępu powietrza zmniejsza ryzyko korozji i spowalnia powstawanie osadów w porównaniu z układem otwartym.

Układ otwarty jest połączony z atmosferą przez naczynie wzbiorcze, zwykle umieszczone w najwyższym punkcie instalacji. Takie rozwiązanie lepiej toleruje wzrost temperatury w źródłach ciepła, których nie można natychmiast wyłączyć, przede wszystkim w kotłach na drewno, węgiel lub koks oraz w kominkach z płaszczem wodnym. Wadą pozostaje większy kontakt wody z tlenem.

Projekt wodnej instalacji ogrzewczej powinien uwzględniać wymagania właściwych przepisów, instrukcję producenta kotła oraz zasady opisane w PN-EN 12828:2013-05E. Dobór zabezpieczeń, średnic, naczynia przeponowego i armatury nie powinien być wykonywany wyłącznie na podstawie uproszczonego rysunku internetowego.

Jakie elementy zawiera schemat instalacji CO zamkniętej?

Na schemacie należy pokazać nie tylko kocioł, grzejniki lub inne odbiorniki, lecz także urządzenia, które ograniczają skutki wzrostu ciśnienia i temperatury. Podstawowy zestaw zabezpieczeń obejmuje:

  • Naczynie przeponowe – przejmuje zwiększenie objętości wody podczas nagrzewania i stabilizuje ciśnienie w obiegu.
  • Zawór bezpieczeństwa – otwiera się po przekroczeniu nastawionego ciśnienia. W wielu schematach stosuje się wykonanie o nastawie 1,5 bar, ale ostateczna wartość musi wynikać z dokumentacji kotła i instalacji.
  • Zawór zabezpieczenia termicznego – odprowadza nadmiar ciepła lub uruchamia chłodzenie, gdy temperatura przekroczy dopuszczalny poziom. Jest szczególnie ważny przy źródłach, których nie da się natychmiast wygasić.
  • Manometr – pozwala kontrolować ciśnienie w instalacji i szybciej wykryć spadek albo niebezpieczny wzrost jego wartości.

W zależności od układu potrzebne mogą być także pompa obiegowa, zawory zwrotne, armatura regulacyjna, odpowietrzniki, filtr oraz zabezpieczenie przed brakiem przepływu. Ich rozmieszczenie powinno wynikać z projektu i instrukcji konkretnego urządzenia.

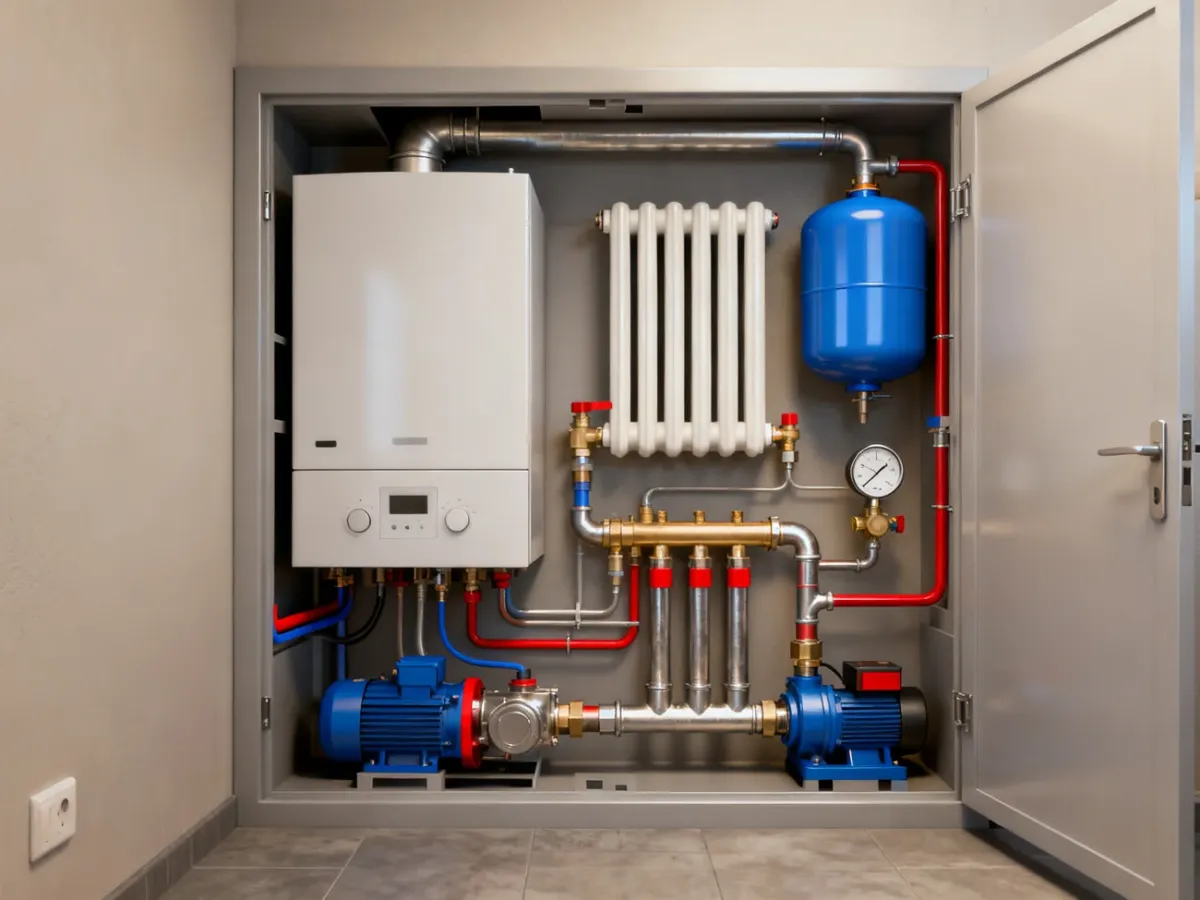

Schemat zamkniętej instalacji centralnego ogrzewania z kotłem, naczyniem przeponowym i zabezpieczeniami

Na schemacie ideowym naczynie przeponowe i zawór bezpieczeństwa umieszcza się po stronie instalacji ciśnieniowej, w miejscu wskazanym przez projektanta lub producenta kotła. Zawór powinien mieć zapewniony swobodny odpływ, a jego przewodu nie wolno prowadzić tak, aby zamknięcie armatury odcięło ochronę kotła.

Które kotły mogą pracować w układzie zamkniętym?

O kompatybilności nie decyduje wyłącznie rodzaj paliwa, lecz konstrukcja kotła, dopuszczalne parametry pracy i wyposażenie zabezpieczające. Kotły z automatycznym podawaniem paliwa można po osiągnięciu wymaganej temperatury zatrzymać, dlatego zwykle są przeznaczone do układów zamkniętych. Kocioł na paliwo stałe reaguje wolniej, a żar nadal oddaje ciepło po zaniku zasilania lub zatrzymaniu wentylatora.

Typ kotła Układ zamknięty Wymagania specjalne
Kocioł gazowy Tak, jeśli dopuszcza to producent Naczynie przeponowe, zawór bezpieczeństwa, manometr i pozostała armatura zgodna z dokumentacją
Kocioł elektryczny Tak, jeśli dopuszcza to producent Kontrola ciśnienia, temperatury oraz zabezpieczenie przed pracą bez właściwego przepływu
Kocioł olejowy Tak, jeśli dopuszcza to producent Układ zabezpieczający dobrany do kotła i parametrów instalacji
Kocioł na paliwo stałe Warunkowo Fabryczne dopuszczenie do pracy zamkniętej, odbiór nadmiaru ciepła, zawór termiczny lub inne zabezpieczenie wymagane przez producenta

W przypadku kotła stałopalnego nie wolno zakładać, że sam zawór bezpieczeństwa wystarczy. Jeżeli urządzenie ma pracować w układzie zamkniętym, musi być do tego konstrukcyjnie przystosowane. Często wymaga wężownicy schładzającej lub innego fabrycznego systemu odbioru nadmiaru ciepła.

Dla rozwiązań opisanych w materiale źródłowym przyjmuje się temperaturę pracy rzędu 60–80°C, maksymalną temperaturę 85°C oraz maksymalne ciśnienie robocze 1,5 bar. Nie są to jednak uniwersalne nastawy dla każdego kotła. Zawsze pierwszeństwo ma tabliczka znamionowa, dokumentacja urządzenia i projekt instalacji.

Ograniczenia i błędy w instalacji zamkniętej

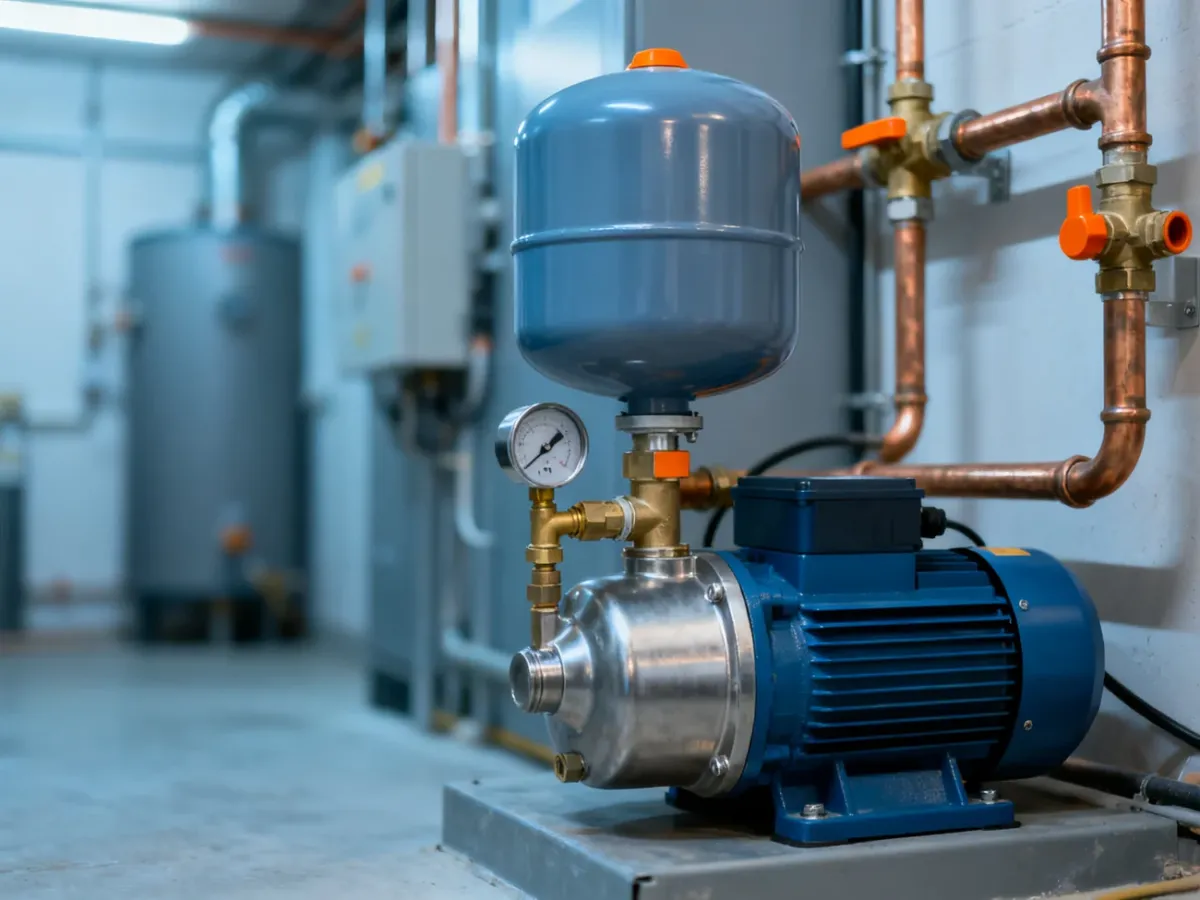

Układ ciśnieniowy wymaga stałego przepływu i sprawnego działania zabezpieczeń. Szczególną ostrożność należy zachować w budynkach z niestabilnym zasilaniem wodą. Jeżeli instalacja wodociągowa korzysta z hydroforu, a zawór termiczny potrzebuje pewnego dopływu zimnej wody, rozwiązanie zamknięte z kotłem stałopalnym może być niewłaściwe. Podobnie należy ocenić obiekt narażony na częste przerwy w dostawie wody.

Ryzyko rośnie także przy zaniku energii elektrycznej. Zatrzymanie pompy może przerwać odbiór ciepła, dlatego dla źródeł o dużej bezwładności cieplnej trzeba przewidzieć sposób chłodzenia lub naturalnego przepływu, zgodnie z dokumentacją urządzenia.

Nie wolno instalować zaworów odcinających na rurach bezpieczeństwa, wzbiorczej, przelewowej ani odpowietrzającej. Zamknięcie takiego zaworu mogłoby odłączyć element, który ma zadziałać właśnie podczas awarii. Dotyczy to również uproszczonych modernizacji, w których armaturę montuje się bez analizy całego przebiegu rur.

Armatura zabezpieczająca musi pozostać dostępna i drożna. Nie wolno tworzyć konfiguracji, w której użytkownik może przypadkowo odciąć zawór bezpieczeństwa od chronionego źródła ciepła.

Jak połączyć kocioł stałopalny z układem zamkniętym?

Najczęściej stosuje się układ mieszany. Kocioł na paliwo stałe pracuje w osobnym obiegu otwartym z naczyniem wzbiorczym, a grzejniki lub ogrzewanie wodne działają w obiegu zamkniętym. Oba obiegi rozdziela wymiennik płytowy.

Wymiennik ma dwa niezależne kanały przepływu. Woda z obiegu kotła przepływa jedną stroną, a woda z instalacji odbiorczej drugą. Ciecze nie mieszają się, lecz przekazują sobie ciepło przez metalowe płyty. Dzięki temu kocioł zachowuje zabezpieczenia właściwe dla układu otwartego, a instalacja budynku może pracować jako zamknięta.

Wymiennik trzeba dobrać do rzeczywistej mocy kotła, temperatur zasilania i powrotu, przepływów oraz wymaganej różnicy temperatur. Sama informacja, że urządzenie ma moc wyrażoną w kilowatach, nie wystarcza do oceny jego wydajności. Zbyt mały wymiennik może ograniczać przekazywanie ciepła i zwiększać ryzyko przegrzewania obiegu kotła.

Co sprawdzić przed rozpoczęciem prac?

Przed wykonaniem instalacji projektant lub instalator powinien potwierdzić następujące kwestie:

  • Typ źródła ciepła – sprawdź, czy producent dopuszcza pracę kotła w układzie zamkniętym.
  • Parametry pracy – zweryfikuj dopuszczalne ciśnienie, temperaturę oraz wymagane przepływy.
  • Armaturę zabezpieczającą – dobierz naczynie przeponowe, zawór bezpieczeństwa, manometr i ochronę termiczną.
  • Warunki zasilania – oceń ryzyko zaniku prądu i dostępność wody potrzebnej do chłodzenia.
  • Rozdzielenie obiegów – przy zachowaniu kotła stałopalnego rozważ układ otwarty z wymiennikiem płytowym.

Schemat instalacji CO zamkniętej powinien być traktowany jako dokument techniczny, a nie instrukcja przypadkowego montażu. Najbezpieczniejszy wariant wynika z typu kotła, jego fabrycznych zabezpieczeń, parametrów budynku i wymagań aktualnych przepisów. Projekt oraz wykonanie modernizacji należy powierzyć osobie z odpowiednimi kwalifikacjami.


Instalacje grzewcze mogą bezpośrednio wpływać na bezpieczeństwo ludzi i stan budynku. Przed modernizacją skonsultuj rozwiązanie z uprawnionym projektantem lub instalatorem, a wszystkie elementy dobierz zgodnie z dokumentacją producenta i obowiązującymi wymaganiami technicznymi.
