Schemat instalacji CO w układzie otwartym opiera się na otwartym naczyniu wzbiorczym, które łączy instalację z atmosferą i przejmuje wzrost objętości wody podczas nagrzewania. Najważniejsze zasady to swobodny przepływ między kotłem a naczyniem, brak armatury odcinającej na rurze bezpieczeństwa oraz możliwość pracy grawitacyjnej po zaniku zasilania pompy.
Dlaczego stosuje się układ otwarty?
Układ otwarty jest często stosowany przy kotłach na paliwa stałe i kominkach z płaszczem wodnym, ponieważ źródło ciepła nie zawsze można natychmiast wyłączyć po odcięciu dopływu paliwa. Woda w instalacji ma pośredni kontakt z atmosferą przez naczynie wzbiorcze. Gdy temperatura rośnie, zwiększona objętość wody może przemieścić się do naczynia zamiast powodować niebezpieczny wzrost ciśnienia w przewodach i kotle.
Rozwiązanie może pracować z obiegiem grawitacyjnym albo z pompą obiegową. Projekt należy oprzeć na wymaganiach technicznych, w tym na zasadach opisanych w normie PN-EN 12828 dotyczącej projektowania wodnych instalacji ogrzewczych. Dobór przewodów, zabezpieczeń i położenia naczynia powinien wykonać projektant lub instalator z odpowiednimi uprawnieniami.
Jak czytać schemat instalacji CO w układzie otwartym?

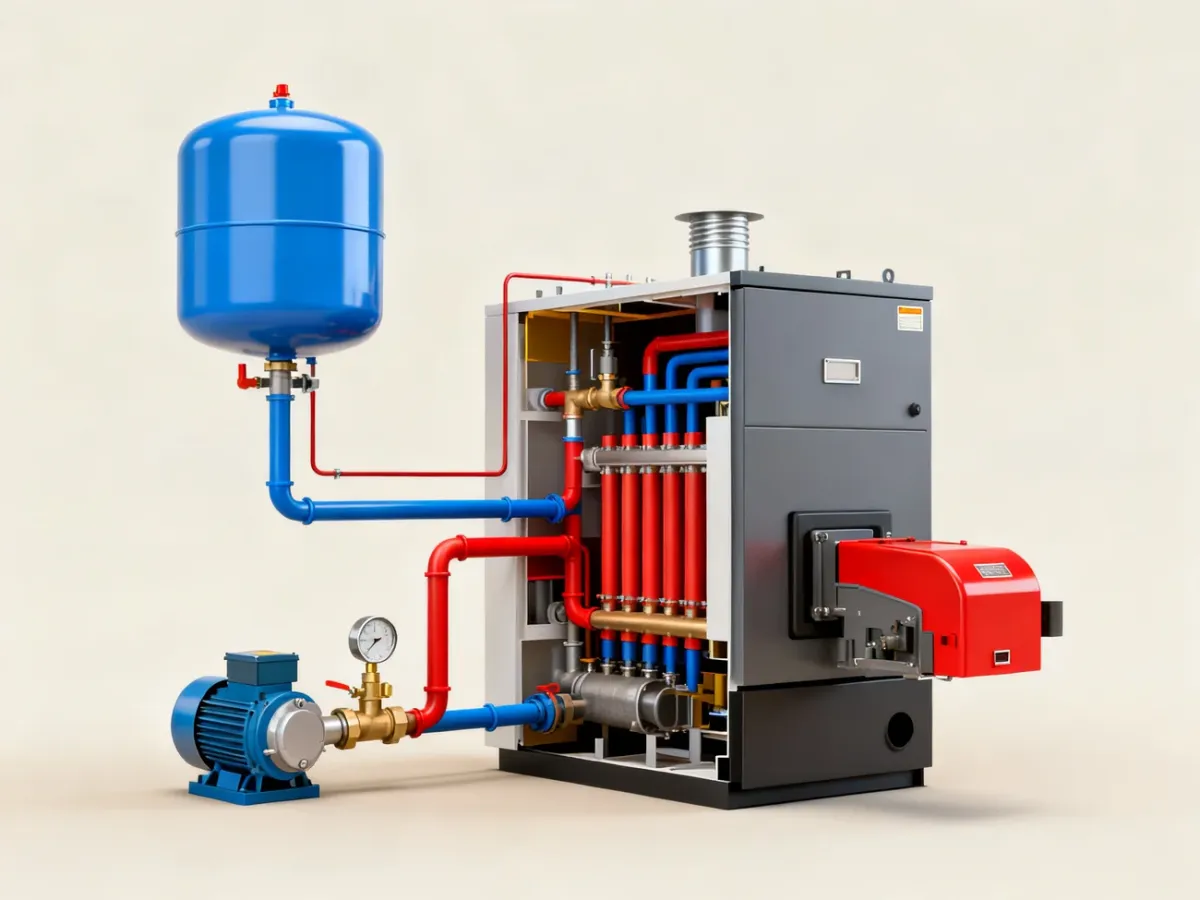

Na schemacie ideowym kocioł jest połączony z naczyniem wzbiorczym przewodem bezpieczeństwa i przewodem wzbiorczym. Naczynie powinno znajdować się w najwyższym punkcie instalacji, powyżej kotła i najwyżej położonych elementów obiegu. Przewody prowadzi się możliwie krótko, bez rozwiązań, które mogłyby ograniczyć przepływ lub utrudnić odpowietrzanie.
W instalacji pompowej pompa wymusza przepływ podczas normalnej pracy. Zawór różnicowy tworzy jednak drogę dla obiegu grawitacyjnego. Po zaniku energii elektrycznej albo zatrzymaniu pompy zawór może się otworzyć, dzięki czemu część wody nadal krąży między kotłem a instalacją. Nie zastępuje on prawidłowo wykonanych rur bezpieczeństwa.
Na schemacie warto wyraźnie rozróżnić przewody bezpieczeństwa, wzbiorczy, przelewowy i odpowietrzający. Każdy z nich ma inną funkcję, a ich połączenia nie powinny być oceniane wyłącznie na podstawie podobnego przebiegu rur.
Rury i elementy zabezpieczające – za co odpowiadają?
Najważniejsze przewody w otwartym układzie CO pełnią następujące funkcje:
| Nazwa rury | Funkcja | Kluczowa uwaga |
|---|---|---|
| Rura bezpieczeństwa | Zapewnia bezpośrednie połączenie kotła z naczyniem i odprowadzenie skutków wzrostu temperatury oraz ciśnienia. | Nie wolno montować na niej zaworów odcinających ani innej armatury, która mogłaby zamknąć przepływ. |
| Rura wzbiorcza | Łączy instalację z naczyniem wzbiorczym i umożliwia przejęcie zwiększonej objętości wody. | Powinna mieć właściwie dobraną średnicę i przebieg zgodny z projektem. |
| Rura przelewowa | Odprowadza nadmiar wody z naczynia, gdy jej poziom nadmiernie wzrośnie. | Jej wylot powinien być bezpieczny i widoczny, aby można było rozpoznać przepełnienie. |
| Rura odpowietrzająca | Umożliwia usunięcie powietrza i wyrównanie ciśnienia w naczyniu. | Nie może zostać zablokowana ani wyposażona w zawór odcinający. |
Naczynie wzbiorcze powinno być zabezpieczone przed zamarznięciem. Jego pojemność, wysokość montażu i średnice przewodów wynikają z parametrów konkretnej instalacji, mocy kotła oraz sposobu prowadzenia obiegu. Podawana czasem wartość około 3–6% objętości zładu może być punktem orientacyjnym, ale nie zastępuje obliczeń projektowych.
Na co uważać przy wykonaniu instalacji?
Błędne zamknięcie lub zwężenie drogi między kotłem a naczyniem może pozbawić instalację podstawowego zabezpieczenia. Dlatego przed uruchomieniem trzeba sprawdzić nie tylko obecność naczynia, lecz także drożność wszystkich przewodów i ich odporność na temperaturę.
Najpoważniejsze zasady bezpieczeństwa obejmują:
- Rura bezpieczeństwa musi pozostawać drożna i wolna od zaworów odcinających.
- Naczynie wzbiorcze trzeba umieścić powyżej chronionej instalacji i zabezpieczyć przed mrozem.
- Średnice rur należy dobrać na podstawie projektu, mocy kotła i warunków przepływu, a nie wyłącznie według przyłączy urządzenia.
- Materiały przewodów w pobliżu kotła powinny być przeznaczone do pracy w podwyższonej temperaturze.
- Rura przelewowa musi odprowadzać wodę w sposób bezpieczny i możliwy do obserwacji.
Nie należy kopiować przypadkowego schematu znalezionego w internecie. Schemat producenta kotła może określać dodatkowe wymagania dotyczące zabezpieczeń, minimalnych przepływów i sposobu podłączenia. Przy zmianie źródła ciepła trzeba sprawdzić całą instalację, a nie tylko króćce nowego urządzenia.
Jak zawór różnicowy pomaga przy awarii pompy?
Zawór różnicowy montuje się w układzie z pompą obiegową, zwykle w obejściu pompy. Podczas normalnej pracy pompa wymusza przepływ przez instalację, a zawór pozostaje zamknięty lub ogranicza przepływ przez obejście. Gdy pompa przestaje działać, różnica ciśnień zanika i zawór może się otworzyć. Woda zaczyna wtedy krążyć grawitacyjnie, o ile instalacja ma odpowiednio poprowadzone przewody i niewielkie opory przepływu.
To rozwiązanie ma znaczenie zwłaszcza przy braku prądu, ale nie gwarantuje prawidłowego odbioru ciepła w każdej instalacji. Należy uwzględnić wysokość budynku, średnice rur, rozmieszczenie odbiorników i moc kotła. Zawór różnicowy powinien być dobrany oraz zamontowany zgodnie z projektem, a nie traktowany jako uniwersalne zabezpieczenie awaryjne.
W układzie otwartym trzeba także ograniczać ryzyko korozji. Stały kontakt wody z powietrzem sprzyja utlenianiu elementów instalacji. Pomocne są szczelna instalacja, prawidłowe odpowietrzanie, właściwa temperatura pracy oraz ochrona powrotu kotła przed zbyt niską temperaturą. W konkretnym układzie może służyć do tego zawór trójdrogowy lub czterodrogowy, jeśli przewidziano go w projekcie i dokumentacji kotła.
Co sprawdzić przed pierwszym rozpaleniem?
Przed uruchomieniem instalacji wykonawca powinien przejść przez poniższą listę kontrolną:
- Sprawdź, czy naczynie wzbiorcze znajduje się w najwyższym punkcie i jest zabezpieczone przed zamarznięciem.
- Sprawdź drożność rury bezpieczeństwa, wzbiorczej, przelewowej i odpowietrzającej.
- Potwierdź, że na przewodach bezpieczeństwa nie ma zaworów odcinających.
- Zweryfikuj średnice, materiał i sposób prowadzenia przewodów przy kotle.
- Sprawdź kierunek montażu pompy oraz zaworu różnicowego.
- Wykonaj próbę działania obiegu i odpowietrz instalację przed rozpaleniem paliwa.
Jeżeli którykolwiek punkt budzi wątpliwości, uruchomienie kotła należy odłożyć do czasu sprawdzenia instalacji przez uprawnionego projektanta lub doświadczonego instalatora. W systemie z kotłem na paliwo stałe błędne wykonanie rury bezpieczeństwa może stworzyć zagrożenie dla ludzi i budynku.
Instalację centralnego ogrzewania, zwłaszcza z kotłem na paliwo stałe, należy zaprojektować i wykonać zgodnie z aktualnymi przepisami, dokumentacją urządzenia oraz właściwymi normami. Artykuł ma charakter informacyjny i nie zastępuje projektu ani odbioru technicznego.
