Schemat instalacji CO trzeba dopasować przede wszystkim do źródła ciepła, sposobu wymuszenia przepływu i układu zabezpieczeń. Kocioł na paliwo stałe zwykle wymaga rozwiązania otwartego albo układu przewidzianego przez producenta, natomiast kotły gazowe, olejowe i elektryczne najczęściej pracują w układzie zamkniętym. O bezpieczeństwie decydują między innymi naczynie wzbiorcze lub przeponowe, zawory zabezpieczające, właściwe średnice rur i obliczenia hydrauliczne.

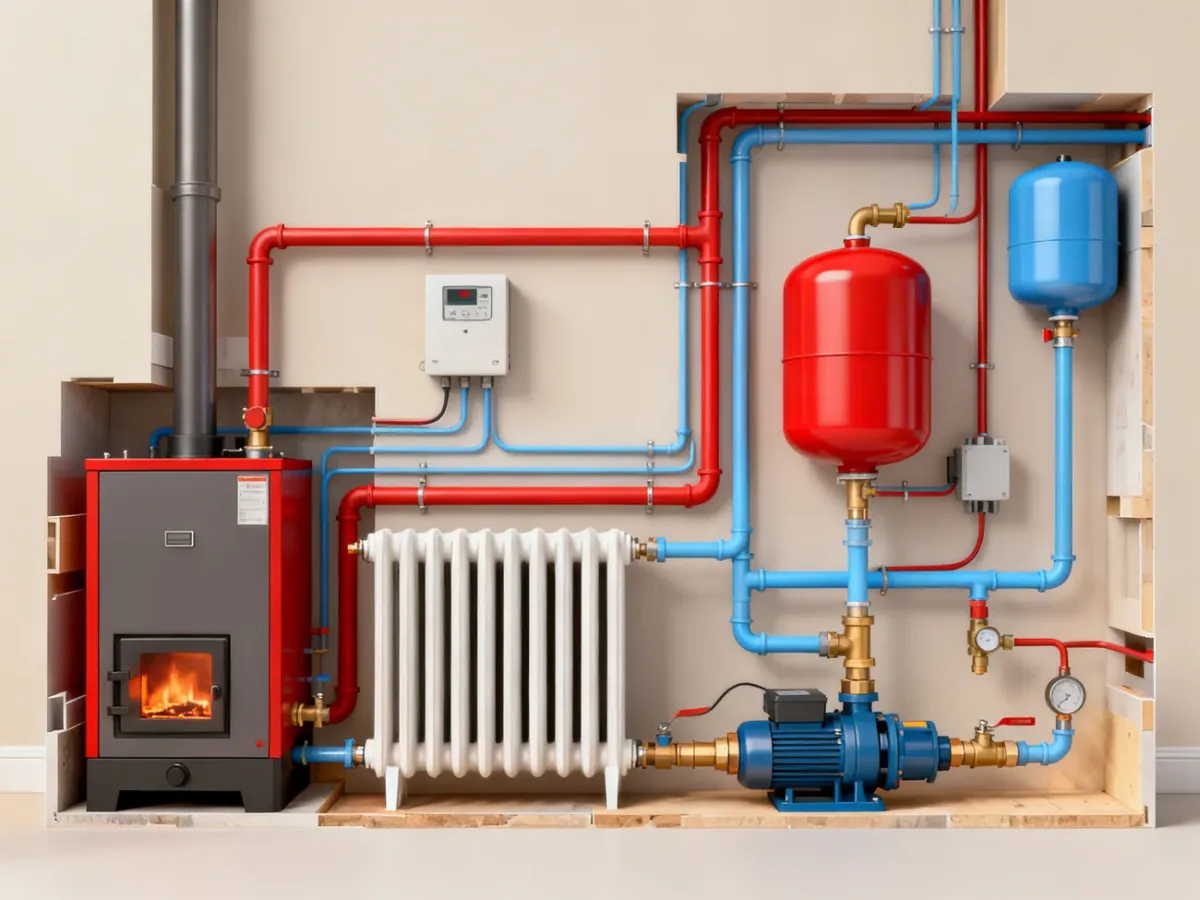

Jak wygląda prawidłowy schemat instalacji CO?
Instalacja centralnego ogrzewania jest układem współpracujących elementów, a nie tylko siecią rur między kotłem i grzejnikami. Projekt powinien uwzględniać zapotrzebowanie cieplne pomieszczeń, rodzaj odbiorników, długość przewodów, opory przepływu, sposób regulacji oraz zabezpieczenie przed nadmiernym wzrostem temperatury i ciśnienia.
W domu jednorodzinnym najczęściej stosuje się ogrzewanie pompowe z rozprowadzeniem dwururowym albo rozdzielaczowym. Układ grawitacyjny ma sens głównie w małych, prostych instalacjach, w których ważna jest praca bez energii elektrycznej. Sam fakt zastosowania pompy nie przesądza natomiast, czy instalacja ma być otwarta, czy zamknięta. Są to dwa różne zagadnienia: pierwsze dotyczy sposobu przepływu wody, drugie – zabezpieczenia układu.
Układ otwarty i zamknięty – czym się różnią?
Układ otwarty
W instalacji otwartej woda ma kontakt z powietrzem przez otwarte naczynie wzbiorcze. Gdy temperatura wody rośnie, zwiększa się jej objętość, a nadmiar trafia do naczynia. Takie rozwiązanie ogranicza ryzyko niebezpiecznego wzrostu ciśnienia.
Układ otwarty jest często stosowany przy kotłach na paliwo stałe, zwłaszcza gdy konstrukcja urządzenia i instrukcja producenta nie dopuszczają pracy w układzie zamkniętym. Wymaga właściwego poprowadzenia przewodu bezpieczeństwa, umieszczenia naczynia w odpowiednim punkcie oraz ochrony przed zamarzaniem. W instalacji z pompą trzeba też przewidzieć sposób odprowadzania ciepła podczas zaniku zasilania. W niektórych rozwiązaniach stosuje się obieg grawitacyjny lub zawór różnicowy, ale dobór zabezpieczeń wynika z konkretnego kotła i jego dokumentacji.
Kontakt wody z powietrzem sprzyja natomiast korozji. Układ otwarty wymaga również kontrolowania poziomu wody i prawidłowego wykonania przelewu oraz odpowietrzenia.
Układ zamknięty
W układzie zamkniętym woda nie styka się bezpośrednio z atmosferą. Zmiany jej objętości kompensuje naczynie przeponowe, a przed nadmiernym ciśnieniem chroni zawór bezpieczeństwa. Instalacja powinna mieć także manometr, odpowietrzniki i elementy wymagane przez producenta źródła ciepła.
To typowe rozwiązanie dla kotłów gazowych, olejowych i elektrycznych. Może być również stosowane z niektórymi kotłami na paliwo stałe, ale tylko wtedy, gdy dopuszcza to dokumentacja urządzenia i zastosowano wymagane zabezpieczenia, na przykład ochronę przed przegrzaniem. Nie należy przenosić schematu jednego kotła na inne urządzenie bez sprawdzenia jego instrukcji.
Najważniejsze różnice między sposobami wykonania instalacji przedstawia tabela:
| Cecha | Układ otwarty | Układ zamknięty | Obieg grawitacyjny | Obieg pompowy |
|---|---|---|---|---|
| Źródło ciepła | Często kocioł na paliwo stałe | Najczęściej kocioł gazowy, olejowy lub elektryczny | Głównie mały kocioł na paliwo stałe | Większość współczesnych źródeł ciepła |
| Zabezpieczenie | Naczynie wzbiorcze otwarte | Naczynie przeponowe i zawór bezpieczeństwa | Układ otwarty, odpowietrzenie i właściwe spadki | Zabezpieczenia ciśnieniowe oraz pompa |
| Praca bez prądu | Możliwa, jeśli układ ma obieg grawitacyjny | Zwykle wymaga działania automatyki i pomp | Nie zależy od pompy obiegowej | Zanik zasilania zatrzymuje pompę |
| Średnice rur | Dobierane do konkretnego kotła i schematu | Dobierane z obliczeń hydraulicznych | Zwykle większe ze względu na małe ciśnienie dyspozycyjne | Mogą być mniejsze, ponieważ pompa pokonuje opory |
| Regulacja | Ograniczona w prostych układach | Łatwa do połączenia z automatyką | Trudniejsza | Precyzyjniejsza dzięki regulacji przepływu |
Warto oddzielić wymogi bezpieczeństwa od wygody montażu. Rozdzielacz nie zastępuje naczynia wzbiorczego, a pompa nie zastępuje zaworu bezpieczeństwa. Każdy z tych elementów pełni inną funkcję.
Grawitacja czy pompa obiegowa?
Ogrzewanie grawitacyjne wykorzystuje różnicę gęstości wody zimnej i ogrzanej. Ciepła woda unosi się, a schłodzona opada. Aby przepływ był wystarczający, instalacja musi mieć odpowiednią różnicę wysokości, możliwie krótkie trasy i duże średnice rur. W materiałach technicznych jako orientacyjne warunki dla małych instalacji wskazuje się odległość źródła ciepła od najdalszego pionu do około 25 m oraz różnicę wysokości rzędu co najmniej 2 m. Nie są to jednak uniwersalne wartości projektowe dla każdego budynku.
W instalacji grawitacyjnej nie wolno tworzyć przypadkowych punktów wysokich i zasyfonowań. Pęcherz powietrza może zatrzymać przepływ, ponieważ ciśnienie wywołane grawitacją jest niewielkie. Trasy wymagają też właściwych spadków, a grzejniki położone zbyt nisko względem kotła mogą pracować słabo.
Ogrzewanie pompowe wykorzystuje pompę obiegową do pokonywania oporów przepływu. Ułatwia prowadzenie rur na większe odległości, pozwala stosować mniejsze średnice i daje znacznie większe możliwości regulacji. Zależność od zasilania można ograniczyć przez odpowiednio zaprojektowany obieg awaryjny, zasilanie rezerwowe albo rozwiązanie wskazane przez producenta kotła.
Jak prowadzić rury w domu?
System dwururowy
W układzie dwururowym każdy grzejnik otrzymuje przewód zasilający i powrotny. Temperatura zasilania poszczególnych odbiorników jest zbliżona, a regulacja odbywa się przy grzejniku za pomocą zaworu termostatycznego lub regulacyjnego. To podstawowy system dla ogrzewania grzejnikowego.
System jednorurowy
W instalacji jednorurowej grzejniki są połączone szeregowo lub pracują w kolejnych odcinkach jednego obiegu. Woda oddaje ciepło po drodze, więc następne odbiorniki mogą otrzymywać chłodniejszy czynnik. Wyłączenie jednego grzejnika może też wpływać na pozostałe, a miejscowa regulacja jest trudniejsza. Z tego powodu system jednorurowy wymaga starannego projektu i rzadziej trafia do nowych domów.
System rozdzielaczowy
Instalacja rozdzielaczowa jest odmianą układu dwururowego. Do rozdzielacza doprowadza się przewody główne, a od niego prowadzi osobne rury do każdego grzejnika lub pętli ogrzewania podłogowego. Najczęściej układa się je w warstwie podłogi, bez połączeń pośrednich w posadzce.
Takie rozwiązanie ułatwia regulację każdego obwodu, odpowietrzanie i późniejszą diagnostykę. Można odciąć wybrany obwód bez wyłączania całej instalacji. Ma to znaczenie przy zmianie aranżacji pomieszczeń lub wymianie pojedynczego odcinka. Wadą są większe wymagania dotyczące miejsca na szafkę rozdzielaczową oraz koszt rozdzielaczy i armatury. Wyższy koszt początkowy może jednak zostać uzasadniony łatwiejszą regulacją i mniejszą liczbą połączeń ukrytych w przegrodach.
W ogrzewaniu podłogowym rozdzielacz zarządza osobnymi pętlami. Ich długość, rozstaw i sposób ułożenia dobiera się na podstawie zapotrzebowania cieplnego, rodzaju podłogi oraz dopuszczalnego spadku temperatury. Samo ułożenie rur w meander lub spiralę nie zastępuje obliczeń.
Dlaczego projekt instalacji CO jest potrzebny?
Projekt określa między innymi moc grzejników, przepływy w poszczególnych obiegach, średnice rur, nastawy zaworów, wydajność pompy i sposób zabezpieczenia źródła ciepła. Średnica nie może być dobierana wyłącznie na podstawie średnicy króćca kotła. Zbyt mała rura zwiększa opory i hałas, a zbyt duża może niepotrzebnie podnieść koszt oraz utrudnić regulację całego układu.
Obliczenia hydrauliczne pokazują, czy każdy odbiornik otrzyma wymagany przepływ. Bez nich instalacja może nagrzewać jedne pomieszczenia, a pozostawiać inne niedogrzane. Błędne położenie pompy, brak zaworów odcinających, nieprawidłowo dobrane naczynie przeponowe albo pominięcie zaworu bezpieczeństwa zwiększają ryzyko awarii.
Nie wykonuj samodzielnie schematu kotłowni na podstawie przypadkowego rysunku z internetu. Schemat musi odpowiadać konkretnemu kotłowi, mocy urządzenia, rodzajowi paliwa, wymaganiom producenta i instalacji odbiorczej.
Samodzielny montaż pojedynczych elementów jest czymś innym niż samodzielne zaprojektowanie całego układu. Projekt, dobór średnic, zabezpieczenia oraz pierwsze uruchomienie powinny zostać sprawdzone przez osobę z odpowiednimi kwalifikacjami. Szczególnej ostrożności wymagają kotły na paliwo stałe, ponieważ po zaniku prądu mogą nadal przekazywać ciepło do wody.
Na co zwrócić uwagę podczas montażu?
Przed rozpoczęciem prac trzeba ustalić przebieg przewodów, położenie rozdzielaczy i dostęp do armatury. Najważniejsze zasady organizacji instalacji obejmują:
- Rozdzielacze – zaplanuj je w miejscu dostępnym do regulacji, odpowietrzania i serwisowania, z uwzględnieniem promieni gięcia rur.
- Rury w podłodze – prowadź je w osłonie lub zgodnie z systemem przewidzianym przez producenta, bez ukrytych połączeń w warstwach posadzki.
- Rury w ścianach – pozostaw miejsce na izolację, rozszerzalność cieplną i bezpieczne przejścia przez przegrody.
- Układ grawitacyjny – zachowaj spadki i nie twórz zasyfonowań na przewodach zasilających ani powrotnych.
- Armatura – zapewnij dostęp do zaworów, filtrów, odpowietrzników, naczynia i urządzeń pomiarowych.
Jak zaplanować instalację krok po kroku?
Kolejność prac projektowych powinna ograniczyć ryzyko późniejszych przeróbek:
- Określ zapotrzebowanie cieplne budynku i poszczególnych pomieszczeń.
- Dobierz źródło ciepła oraz sprawdź, czy producent dopuszcza układ otwarty lub zamknięty.
- Wybierz obieg pompowy albo grawitacyjny, a następnie sposób prowadzenia rur.
- Wyznacz lokalizację kotła, rozdzielaczy, pomp, zaworów i naczyń zabezpieczających.
- Wykonaj obliczenia przepływów, oporów i średnic przewodów.
- Uzgodnij schemat z wykonawcą, zmontuj instalację, wykonaj próbę i przeprowadź regulację.
Dla większości nowych domów rozsądnym punktem wyjścia jest instalacja pompowa, dwururowa lub rozdzielaczowa, z układem zabezpieczeń dobranym do konkretnego źródła ciepła. Układ grawitacyjny pozostaje uzasadniony tam, gdzie priorytetem jest możliwość ogrzewania bez pompy i budynek spełnia wymagania geometryczne takiego rozwiązania. Ostateczny schemat powinien wynikać z obliczeń i dokumentacji urządzeń, nie z samej popularności danego sposobu montażu.
