Skacząca temperatura na grzejnikach, niedogrzane pomieszczenia i zawór, który co chwilę zmienia pozycję, zwykle nie oznaczają uszkodzenia kotła. Najczęściej problem wynika z połączenia dwóch funkcji w jednym układzie: regulacji temperatury na CO oraz ochrony powrotu. Zawór trójdrożny mieszający może sterować temperaturą zasilania grzejników, ale sam nie zastępuje pompy kotłowej zapewniającej przepływ przez kocioł.
Dlaczego instalacja CO z zaworem 3D nie działa stabilnie?

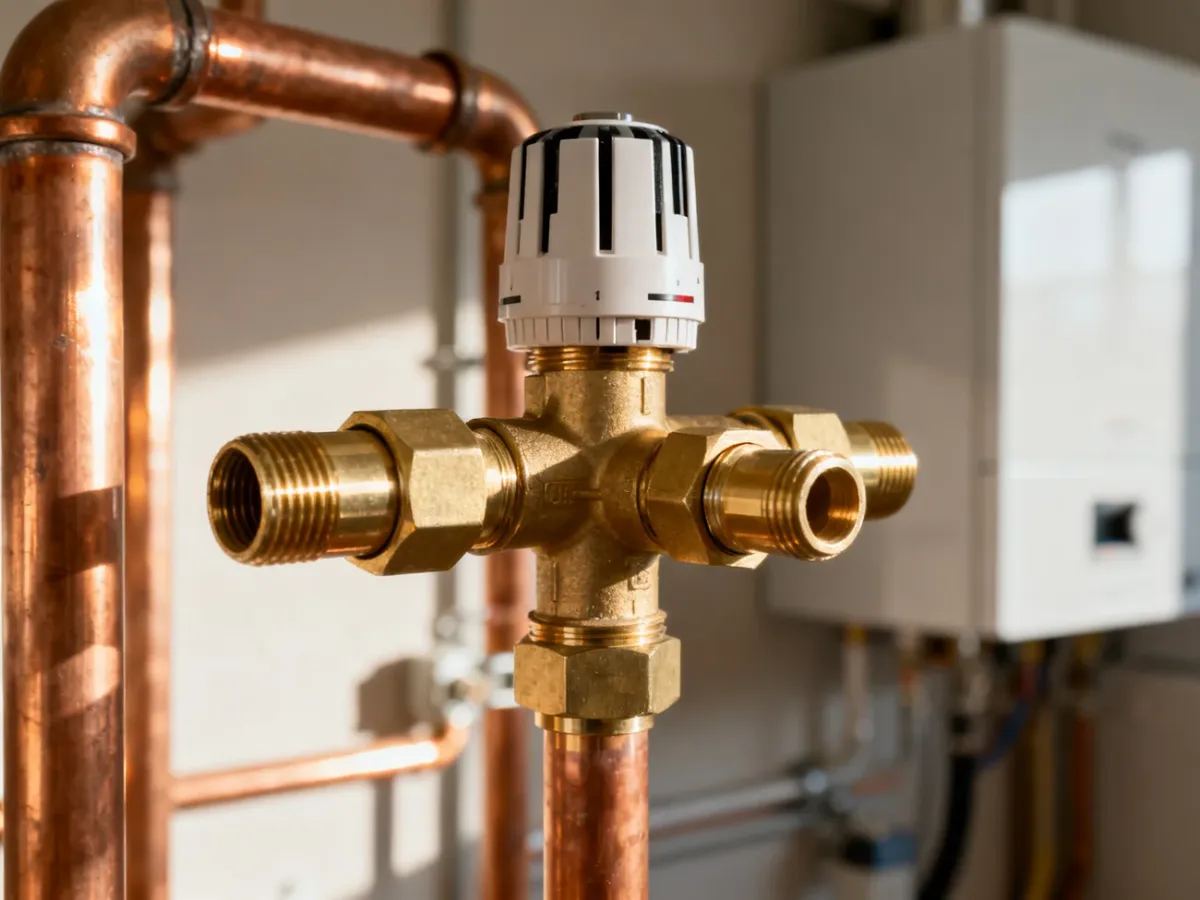

W instalacji z kotłem na pellet zawór mieszający pobiera gorącą wodę z zasilania i łączy ją z chłodniejszą wodą wracającą z grzejników. Dzięki temu na obieg CO trafia woda o temperaturze dopasowanej do potrzeb budynku. Gdy sterownik otrzymuje prawidłowy pomiar i zawór jest poprawnie podłączony, temperatura za zaworem może zmieniać się płynnie.
Problem pojawia się wtedy, gdy sterownik jednocześnie próbuje utrzymać wysoką temperaturę powrotu za pomocą tego samego zaworu. Po większym otwarciu zaworu na grzejniki trafia więcej gorącej wody, ale do kotła wraca chłodniejszy czynnik. Sterownik zamyka więc zawór, temperatura na CO spada, a po chwili zawór ponownie się otwiera. Powstaje cykl otwierania i zamykania zamiast stabilnej regulacji.
W opisanej konfiguracji, z temperaturą kotła ustawioną na 67°C i ochroną powrotu na poziomie 58°C, trzeba rozdzielić te zadania. Zawór mieszający powinien regulować zasilanie instalacji, a pompa kotłowa powinna zapewniać obieg chroniący powrót. W niektórych układach alternatywą jest zawór czterodrożny, ale sama wymiana zaworu bez sprawdzenia hydrauliki nie rozwiązuje każdego problemu.
Pompa kotłowa a ochrona powrotu

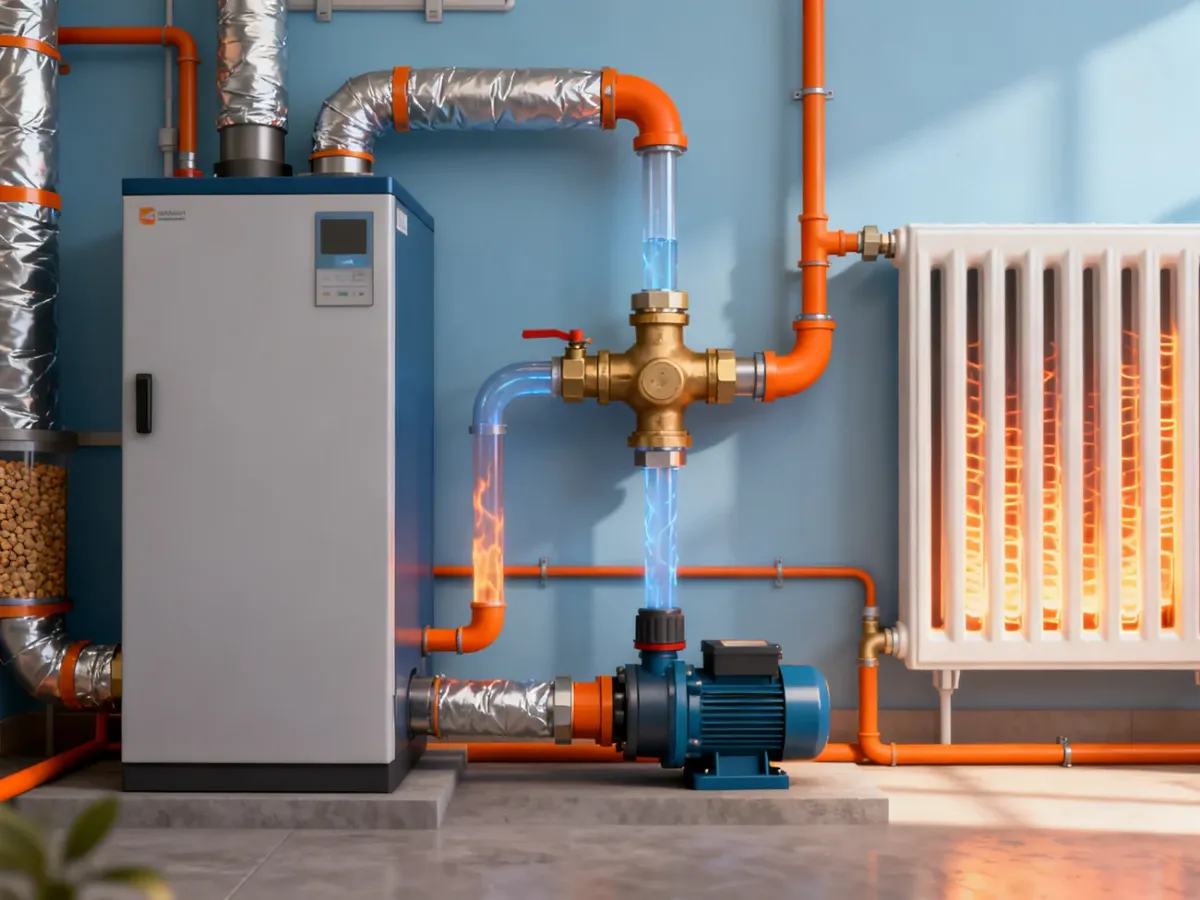

Pompa kotłowa tworzy obieg między zasilaniem i powrotem kotła. Dzięki temu część gorącej wody może stale krążyć przez wymiennik, zanim pozostała ilość zostanie skierowana do instalacji grzejnikowej. Ochrona powrotu nie powinna opierać się wyłącznie na zaworze mieszającym zamontowanym na zasilaniu CO.
Jeżeli sterownik ma osobną funkcję ochrony powrotu przez pompę, należy sprawdzić, czy jest ona aktywna i czy pompa została podłączona do właściwego wyjścia. Gdy nie ma dedykowanego wyjścia, sposób zasilania pompy musi wynikać ze schematu producenta kotła i sterownika. Nie należy samodzielnie kopiować ustawień z innej instalacji, ponieważ różne układy mogą mieć odmienne kierunki przepływu i zabezpieczenia.
Włączenie jednocześnie ochrony powrotu przez zawór i przez pompę może powodować konflikt regulacji. Zawór próbuje wtedy dostarczyć ciepło do grzejników, a sterownik ogranicza jego otwarcie, aby utrzymać temperaturę powrotu. Pompa CWU może chwilowo pogłębiać wahania, ponieważ podczas ładowania zasobnika odbiera moc i przepływ z pozostałych obiegów.
Najczęściej zawór trójdrożny mieszający stosuje się do regulacji temperatury zasilania grzejników lub ogrzewania podłogowego. Zawór przełączający ma inne zadanie – kieruje przepływ do jednego z odbiorników, na przykład do zasobnika CWU albo obiegu CO. Przed podłączeniem trzeba więc sprawdzić typ zaworu i schemat króćców w instrukcji konkretnego modelu.
Najczęstsze przyczyny wahań temperatury
Poniższa tabela pomaga uporządkować diagnozę, ale nie zastępuje sprawdzenia schematu hydraulicznego i instrukcji armatury:
| Objaw | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Temperatura za zaworem skacze, a siłownik często zmienia pozycję | Ochrona powrotu realizowana przez zawór na zasilaniu albo zbyt krótki czas reakcji sterownika | Rozdzielić regulację CO od ochrony powrotu i sprawdzić parametry sterownika |
| Zawór pokazuje duże otwarcie, lecz grzejniki pozostają chłodne | Zwieradło jest ustawione niezgodnie z siłownikiem lub przepływ przez zawór biegnie inną drogą | Sprawdzić położenie zwieradła, kierunek obrotu i oznaczenia na korpusie |
| Kocioł długo nie osiąga temperatury zadanej | Pompy odbierają ciepło, brakuje przepływu kotłowego albo czujnik jest podłączony w niewłaściwym miejscu | Zweryfikować obieg kotłowy, zawory zwrotne, czujniki i moc palnika zgodnie z instrukcją |
| Bulgotanie po pełnym otwarciu zaworu | Powietrze w instalacji, zbyt duży przepływ lub nieprawidłowo ustawione elementy hydrauliczne | Odpowietrzyć układ i zlecić kontrolę przepływu oraz pomp |
| Temperatura CO spada podczas ładowania CWU | Pompa CWU odbiera chwilowo znaczną część mocy kotła | Sprawdzić priorytet CWU, pracę pomp i hydrauliczne rozdzielenie obiegów |
Ustawienie zwieradła względem siłownika
Zwieradło jest elementem, który fizycznie decyduje, które króćce zaworu są połączone. Sterownik może pokazywać 0 albo 100% otwarcia, ale te wskazania mają sens tylko wtedy, gdy siłownik został założony w prawidłowej pozycji i ma ustawiony właściwy kierunek pracy.
Nie wolno przyjmować jednej pozycji jako uniwersalnej dla wszystkich zaworów. Przy zamkniętym zaworze dopływ gorącej wody może być odcięty, ale obieg kotłowy powinien nadal zachować wymagany przepływ. Pozycje trzpienia, kierunek obrotu i znaczenie oznaczeń należy sprawdzić w instrukcji producenta konkretnego zaworu. Regulację mechaniczną wykonuje się dopiero po wyłączeniu urządzenia, zabezpieczeniu przed przypadkowym uruchomieniem i schłodzeniu instalacji do bezpiecznej temperatury.
Jak diagnozować instalację krok po kroku?
Najpierw sprawdź elementy fizyczne, a dopiero później zmieniaj ustawienia PID. Taka kolejność ogranicza ryzyko maskowania błędu hydraulicznego zmianami w sterowniku:
- Sprawdź kierunki przepływu – porównaj strzałki na korpusie zaworu z rzeczywistym kierunkiem zasilania, powrotu i obiegu instalacji. Sprawdź także kierunki na pompach i zaworach zwrotnych.
- Zweryfikuj obieg kotłowy – ustal, czy pompa kotłowa rzeczywiście pracuje, gdy wymaga tego ochrona powrotu. Zawór mieszający na obiegu CO nie powinien odcinać przepływu potrzebnego do ochrony kotła.
- Sprawdź zwieradło i siłownik – zdejmij siłownik tylko w warunkach bezpiecznych dla instalacji i porównaj pozycję trzpienia z instrukcją. Następnie sprawdź, czy kierunek otwierania odpowiada wskazaniom sterownika.
- Skontroluj czujniki – sprawdź miejsce montażu czujnika kotła, powrotu i zaworu oraz jakość ich kontaktu z rurą. Błędny pomiar może powodować pozornie niezrozumiałe reakcje automatyki.
- Ustaw parametry sterownika – dopiero po potwierdzeniu poprawnej hydrauliki przeanalizuj PID, czas pomiaru, czas reakcji siłownika, minimalne otwarcie i ograniczenia temperatury. Konkretne wartości trzeba dobrać według instrukcji Sterownika APCK Slim i siłownika, ponieważ nie są uniwersalne.
- Obserwuj pracę CWU – sprawdź, czy cykliczne uruchamianie pompy CWU powoduje spadek temperatury CO. Jeśli tak, należy ocenić priorytet CWU i sposób rozdziału przepływów.
Jeżeli po wyłączeniu ochrony powrotu realizowanej przez zawór temperatura na grzejnikach stabilizuje się, jest to silna wskazówka, że problem leży w konflikcie funkcji, a nie w samym trybie PID. Nie oznacza to jednak, że ochronę kotła można pozostawić wyłączoną. Trzeba zapewnić ją innym, prawidłowo zaprojektowanym obiegiem.
Na co uważać przy montażu?
W układzie otwartym nie wolno montować zaworu, pompy ani innego elementu odcinającego na przewodzie bezpieczeństwa prowadzącym do naczynia wzbiorczego. Ten obieg musi zachować drożność, aby wzrost temperatury lub ciśnienia nie doprowadził do niebezpiecznej sytuacji. Zawory zwrotne montuje się tylko w miejscach przewidzianych przez schemat instalacji, ponieważ ich błędne położenie może zablokować przepływ albo powodować niepożądane krążenie wody.
Jeśli występuje bulgotanie, brak przepływu, gwałtowne wzrosty temperatury lub nie masz pewności, który króciec zaworu jest zasilaniem, nie przestawiaj elementów podczas pracy kotła. Przy podejrzeniu zablokowanego zwieradła, błędnego montażu lub braku właściwej ochrony powrotu potrzebna jest kontrola instalatora.
Najpierw rozdziel funkcję regulacji temperatury grzejników od ochrony powrotu, potem sprawdź zwieradło, kierunki przepływu i pracę pompy kotłowej. Dopiero na tak przygotowanej instalacji warto korygować PID oraz czas reakcji siłownika.
Prace przy instalacji grzewczej, kotle i elementach elektrycznych powinny być wykonywane przez osobę posiadającą odpowiednie kwalifikacje. Nieprawidłowa ingerencja może spowodować poparzenie, porażenie prądem, uszkodzenie kotła lub utratę drożności układu zabezpieczającego.
