Bufor ciepła to izolowany zbiornik, który oddziela moment wytwarzania energii od chwili jej odbioru przez grzejniki. W instalacji z kotłem zasypowym pozwala spalać paliwo intensywnie, z mniejszą liczbą przerw i dokładania, a następnie stopniowo przekazywać zgromadzone ciepło do budynku.
Jak działa instalacja CO z buforem?
Kocioł zasypowy nie musi już próbować dopasowywać swojej mocy do chwilowego zapotrzebowania domu. Podczas jednego cyklu pracuje z wysoką mocą i ładuje bufor, zwykle wodą o temperaturze około 80–90°C. Po wygaszeniu kotła ogrzewanie pobiera energię ze zbiornika przez kolejne godziny.

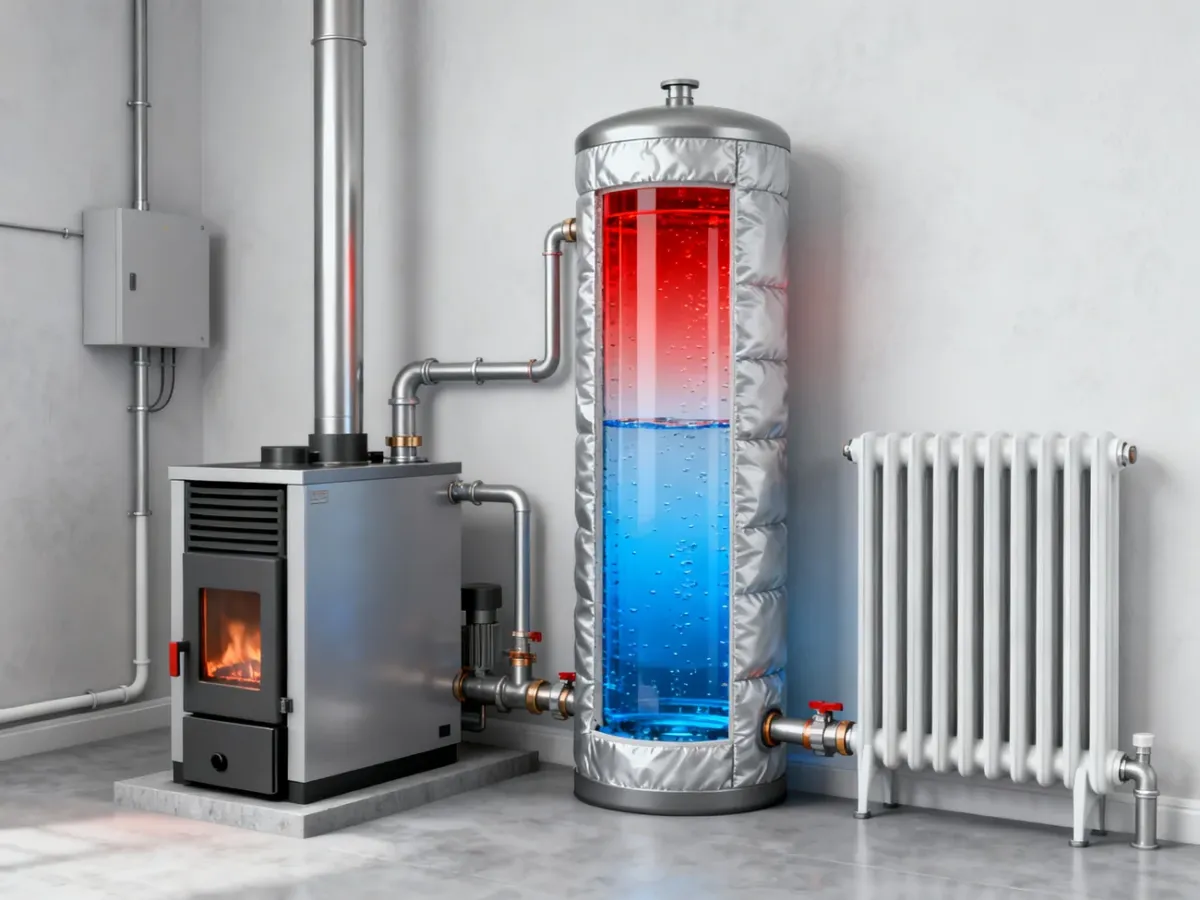

Rozwiązanie działa dzięki stratyfikacji, czyli warstwowaniu wody. Najcieplejsza woda gromadzi się u góry, chłodniejsza pozostaje niżej, a najzimniejsza znajduje się przy dnie. Przy prawidłowo wykonanych króćcach i spokojnym przepływie warstwy nie mieszają się intensywnie. Dzięki temu grzejniki mogą pobierać gorącą wodę, nawet gdy tylko górna część bufora jest naładowana.
Cykl pracy wygląda następująco:
- Kocioł rozpoczyna pracę, a pompa obiegu kotłowego utrzymuje przepływ przez krótki obieg.
- Po osiągnięciu wymaganej temperatury powrotu gorąca woda zaczyna ładować górną część bufora.
- W miarę dalszego palenia strefa wysokiej temperatury przesuwa się w dół zbiornika.
- Po wygaszeniu kotła pompa obiegu grzewczego pobiera ciepło z górnego króćca bufora i przekazuje je do grzejników.
Bufor jest więc przede wszystkim magazynem energii. Nie poprawi hydrauliki źle zaprojektowanej instalacji i nie zastąpi zabezpieczeń kotła. Jego działanie zależy od właściwego przepływu, dużych przekrojów przewodów między kotłem a zbiornikiem oraz zachowania warstw temperatury.
Kiedy bufor jest potrzebny?
W wielu układach bufor jest bardzo korzystny, ale nie zawsze musi mieć sens. Najwięcej zyskują kotły, których nie powinno się długo dusić na małej mocy.
Bufor szczególnie warto rozważyć w następujących sytuacjach:
- Kocioł zasypowy pracuje w ocieplonym budynku i ma większą moc niż chwilowe zapotrzebowanie na ciepło.
- Producent kotła 5. klasy lub zgodnego z Ecodesign wymaga współpracy ze zbiornikiem buforowym albo uzależnia od niej gwarancję.
- Instalacja łączy kocioł na drewno z ogrzewaniem podłogowym, które potrzebuje niższej temperatury zasilania.
- W domu mają współpracować różne źródła, na przykład kocioł, grzałka elektryczna, kolektory lub pompa ciepła.
- Kocioł często rozpala się i wygasza, a jego praca na małej mocy powoduje dymienie, smołę lub szybkie zabrudzenie wymiennika.
W przypadku pompy ciepła bufor pełni inną funkcję niż przy kotle zasypowym. Nie służy przede wszystkim do przechowywania energii z intensywnego spalania, lecz może zwiększać pojemność wodną instalacji i ograniczać częste cykle pracy. Jego wielkość oraz sposób włączenia trzeba wtedy dopasować do konkretnej pompy i odbiorników.
Jak połączyć kocioł, bufor i grzejniki?
Instalację należy podzielić na dwa obiegi. Obieg kotłowy łączy kocioł z buforem i powinien mieć własną pompę oraz ochronę powrotu. Obieg grzewczy pobiera wodę ze zbiornika i zasila grzejniki przez pompę oraz zawór mieszający.
Obieg kotłowy i ochrona powrotu
Najczęstszy błąd polega na bezpośrednim połączeniu kotła z buforem bez zabezpieczenia temperatury powrotu. Zimna woda wracająca ze zbiornika może powodować kondensację pary wodnej i agresywnych składników spalin na wymienniku. Z czasem prowadzi to do smoły, korozji niskotemperaturowej i skrócenia trwałości kotła.
Stosuje się krótki obieg, w którym część gorącej wody z zasilania miesza się z chłodnym powrotem. Dopiero po osiągnięciu ustawionej temperatury zawór kieruje większą część przepływu do bufora. Funkcję tę może realizować Laddomat albo zestaw pompy z zaworem termostatycznym. W zależności od rozwiązania temperatura otwarcia może wynosić między innymi 53–83°C, ale nastawę trzeba dopasować do wymagań kotła.
Przewody między kotłem a buforem powinny mieć możliwie mały opór hydrauliczny. Rury miedziane 25 lub 28 mm mogą być wystarczające w małych układach, lecz sama średnica nie jest uniwersalną regułą. Przy większej mocy, długich trasach lub dużym wymaganym przepływie potrzebny może być większy przekrój. Dobór wykonuje się na podstawie mocy kotła, długości przewodów, rodzaju rur i parametrów pompy, a nie wyłącznie według średnicy króćca.
Obieg grzejnikowy
Zasilanie grzejników pobiera się z górnej części bufora, a powrót kieruje do niższego króćca. Pomiędzy buforem a grzejnikami potrzebne są pompa obiegowa, zawór mieszający oraz elementy regulacyjne. Zawór ogranicza temperaturę zasilania grzejników i pozwala wykorzystać energię zgromadzoną w zbiorniku bez wysyłania do instalacji pełnych 80–90°C.
Po wygaszeniu kotła instalacja grzewcza powinna odbierać ciepło z bufora, ale nie oddawać go z powrotem do kotła. Temu służą zawory zwrotne, właściwe rozmieszczenie pomp oraz czasem zasyfonowanie przewodu. Bez takiego zabezpieczenia może powstać niekontrolowana cyrkulacja grawitacyjna i bufor będzie ogrzewał wygaszony kocioł.
Jeżeli bufor ma zasilać wyłącznie grzejniki, zwykle nie potrzebuje wężownicy. Woda kotłowa może krążyć bezpośrednio między kotłem, zbiornikiem i obiegiem grzewczym. Wężownica jest potrzebna wtedy, gdy trzeba rozdzielić obiegi, na przykład przy przygotowaniu CWU lub współpracy z instalacją solarną.
| Typ bufora | Zastosowanie | Zalety | Wady |
|---|---|---|---|
| Bez wężownic | Kocioł i grzejniki lub podłogówka w jednym obiegu wodnym | Prosta hydraulika, niższy koszt, małe straty wymiany | Nie oddziela obiegu CWU ani solarów |
| Z wężownicą CWU | Przepływowe przygotowanie ciepłej wody użytkowej | Brak osobnego zasobnika CWU, rozdzielenie wody pitnej od kotłowej | Wyższy koszt, wymagania dotyczące powierzchni wężownicy |
| Z wężownicą solarną | Współpraca z kolektorami słonecznymi | Możliwość wykorzystania dodatkowego źródła ciepła | Większa złożoność i koszt, kolejny wymiennik w układzie |
Jak dobrać pojemność bufora?
Orientacyjna zasada dla kotłów zasypowych mówi o 50–100 litrach pojemności na 1 kW mocy kotła. To tylko punkt wyjścia. Lepszy dobór uwzględnia zapotrzebowanie budynku, moc kotła, rodzaj odbiorników oraz zakres temperatur, w którym instalacja może pracować.
Przykładowo 1000 litrów wody podgrzane od 30 do 90°C przechowuje około 65 kWh energii użytkowej, po uwzględnieniu orientacyjnych strat. Jeśli budynek potrzebuje w mroźny dzień około 5 kW, dobowe zapotrzebowanie wynosi około 120 kWh. Teoretycznie potrzeba więc blisko 2000 litrów, aby jedno ładowanie wystarczyło na całą dobę. W praktyce mniejszy zbiornik także może mieć sens, lecz będzie wymagał częstszego rozpalania.
Dla domu o powierzchni około 150 m² nie da się wskazać pojemności wyłącznie na podstawie metrażu. Dom dobrze ocieplony, z dużymi grzejnikami lub podłogówką, może efektywnie wykorzystać niższą temperaturę wody. W starszym budynku z małymi grzejnikami użyteczny zakres temperatur będzie węższy, więc ten sam bufor zgromadzi mniej energii możliwej do wykorzystania.
Jeżeli ze zbiornika ma być również przygotowywana CWU, trzeba uwzględnić jej zużycie. Woda użytkowa pobiera energię szybciej niż ogrzewanie pracujące z małą mocą, a wężownica nie odbiera całej energii z bufora idealnie. Przy niedużym zbiorniku może się więc okazać, że zimą potrzebne będzie dodatkowe ładowanie po większym poborze wody.
Planowanie montażu – co sprawdzić przed zakupem?
Przed wniesieniem zbiornika do kotłowni sprawdź poniższe punkty:
- Wymiary przejścia – zbiornik musi przejść przez drzwi, zakręty i ewentualne przewężenia jeszcze przed założeniem izolacji.
- Miejsce ustawienia – pionowy zbiornik lepiej zachowuje warstwowanie, ale wymaga odpowiedniej wysokości pomieszczenia.
- Nośność podłoża – 1000 litrów wody waży około jednej tony, do czego dochodzi masa stalowego zbiornika i osprzętu.
- Izolacja – dla dużego zbiornika rozsądne minimum to około 20 cm materiału izolacyjnego, a przy dostępnej przestrzeni 30 cm ograniczy straty jeszcze lepiej.
- Odpowietrzenie i spust – najwyższy punkt bufora powinien mieć odpowietrznik, a najniższy wygodny spust do opróżniania zbiornika.
- Naczynie zabezpieczające – po dołożeniu bufora trzeba ponownie obliczyć pojemność naczynia wzbiorczego lub przeponowego.
W układzie otwartym orientacyjna pojemność naczynia wzbiorczego wynosi około 4–6% całkowitej objętości wody. Instalacja, która wcześniej mieściła 200 litrów, po dodaniu bufora 1000-litrowego może zawierać około 1200 litrów. Dobór naczynia nie może więc pozostać taki sam.
Ostrzeżenie: układ zamknięty z kotłem na paliwo stałe można wykonać tylko wtedy, gdy konkretny kocioł jest do takiej pracy dopuszczony i wyposażony we wszystkie wymagane zabezpieczenia. W przeciwnym razie należy zastosować układ otwarty albo rozwiązanie rozdzielające obiegi przez wymiennik. Ostateczny schemat powinien sprawdzić instalator, szczególnie gdy występują różnice poziomów, kilka źródeł ciepła lub brak zasilania awaryjnego pomp.
Czy instalacja CO z buforem się opłaca?
W przypadku kotła zasypowego bufor zwykle oznacza mniej dokładania, stabilniejsze spalanie i lepsze warunki pracy wymiennika. Nie można jednak obiecać jednej wartości oszczędności paliwa, ponieważ zależy ona od kotła, paliwa, izolacji budynku, temperatury zasilania i sposobu prowadzenia instalacji. Koszt zbiornika, pomp, zaworów, rur oraz izolacji trzeba zestawić z wygodą i mniejszym zużyciem paliwa.
Bufor ma sens wtedy, gdy rzeczywiście rozwiązuje problem przewymiarowanego lub trudnego do regulacji źródła ciepła. W poprawnie zaprojektowanym układzie jest inwestycją w komfort, ochronę kotła i możliwość łączenia różnych źródeł. Sam zbiornik nie wystarczy, jeśli zabraknie ochrony powrotu, właściwych przepływów i dostatecznego zabezpieczenia całej instalacji.
