Podłączenie kotła C.O. wymaga zgodności z dokumentacją techniczno-ruchową urządzenia, normą PN-EN 12828 oraz obowiązującymi przepisami. Poniższy opis ma charakter poglądowy. Instalację kotła na paliwo stałe powinien zaprojektować i wykonać wykwalifikowany instalator.

Układ otwarty czy zamknięty?

Wybór systemu decyduje o sposobie zabezpieczenia kotła. W układzie otwartym nadmiar objętości wody przejmuje naczynie wzbiorcze połączone z atmosferą. W układzie zamkniętym stosuje się naczynie przeponowe, zawór bezpieczeństwa oraz niezależne zabezpieczenie przed przegrzaniem, zgodne z DTR kotła.

Cecha Układ otwarty Układ zamknięty
Naczynie Naczynie wzbiorcze otwarte, umieszczone w najwyższym punkcie instalacji Naczynie przeponowe dobrane do pojemności instalacji
Zabezpieczenie ciśnieniowe Rura bezpieczeństwa i rura wzbiorcza prowadzone bez możliwości odcięcia Zawór bezpieczeństwa, manometr i prawidłowo dobrane naczynie przeponowe
Zabezpieczenie termiczne Odprowadzenie nadmiaru objętości przez naczynie wzbiorcze Zawór schładzający, wężownica lub bufor, jeżeli przewiduje to producent kotła
Obieg po zaniku zasilania Możliwy obieg grawitacyjny, często z zaworem różnicowym przy pompie Wymaga rozwiązania przewidzianego przez producenta i projektu instalacji

W układzie otwartym objętość naczynia wzbiorczego powinna być dobrana na podstawie rzeczywistej ilości wody w instalacji. W materiałach technicznych często przyjmuje się co najmniej 4–6% tej objętości, ale ostateczny dobór pojemności i średnic przewodów musi wynikać z normy oraz projektu.

Rura bezpieczeństwa powinna być prowadzona możliwie pionowo, bez syfonów i przewężeń. Naczynie trzeba zabezpieczyć przed zamarzaniem, szczególnie gdy kotłownia znajduje się poza budynkiem. W układzie zamkniętym nie wolno zastępować wymaganych zabezpieczeń przypadkową armaturą. Zawór schładzający działa tylko wtedy, gdy jego sposób podłączenia, dopływ wody i odpływ zostały wykonane zgodnie z DTR.

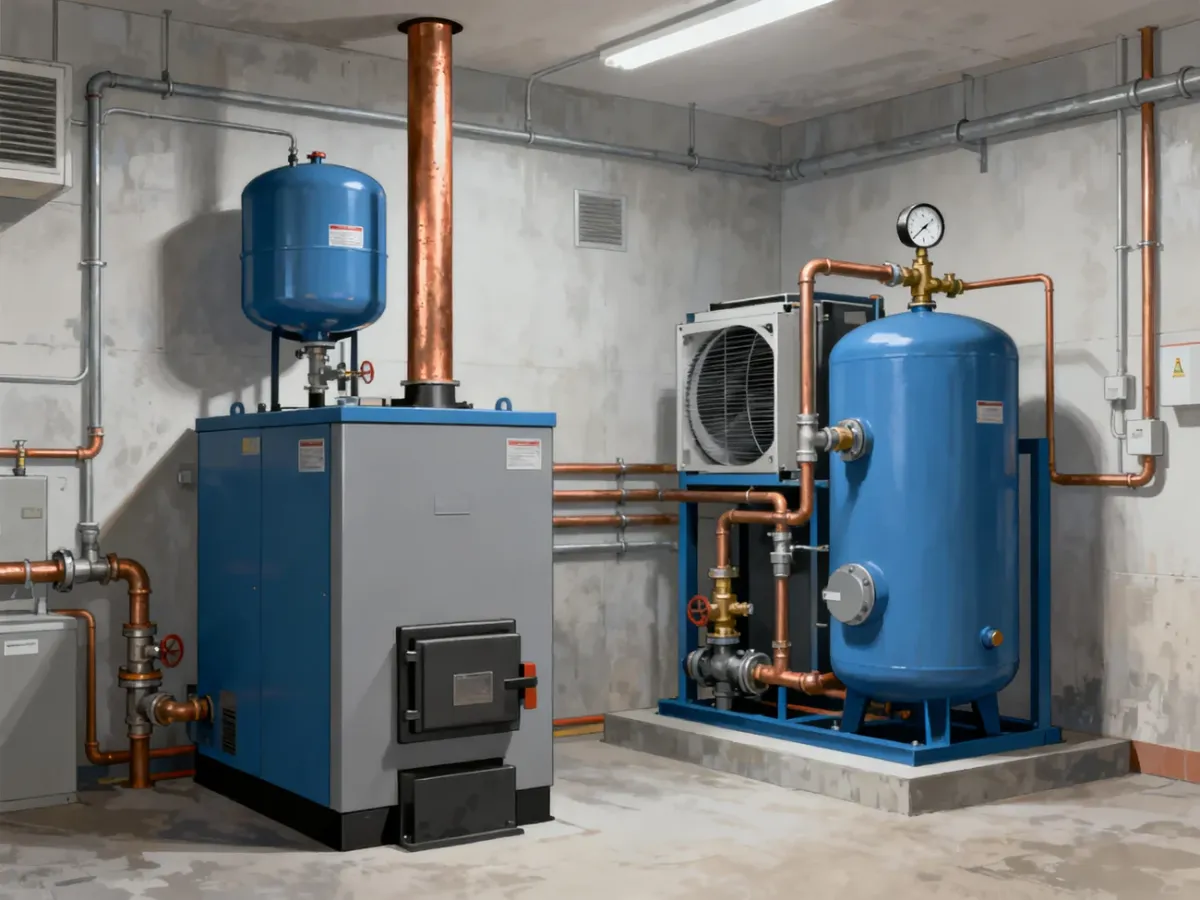

Kotłownia z kotłem na paliwo stałe i elementami zabezpieczeń układu otwartego oraz zamkniętego

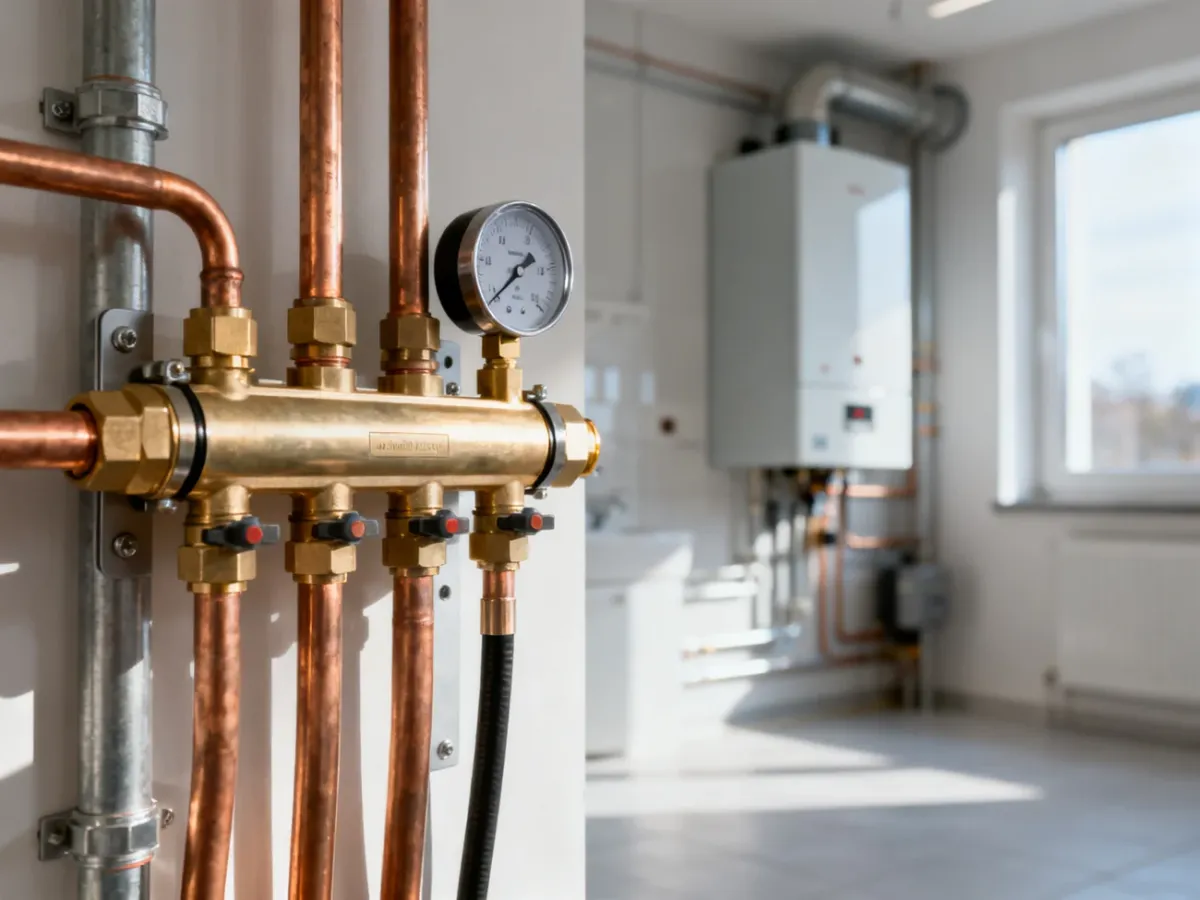

Jakie elementy armatury są potrzebne?

Dokładny zestaw zależy od typu kotła, sposobu prowadzenia przewodów i wybranego systemu zabezpieczeń. W typowej instalacji należy przewidzieć następujące elementy:

  • Zawory odcinające – montowane na przewodach serwisowych i przy odbiornikach, ale nigdy na rurze bezpieczeństwa, wzbiorczej ani cyrkulacyjnej.
  • Filtr siatkowy – zatrzymuje rdzę, opiłki i inne zanieczyszczenia mogące uszkodzić pompę lub zawory.
  • Odpowietrzniki – instalowane w miejscach, w których może gromadzić się powietrze, między innymi na pionach i przy odbiornikach.
  • Zawór czterodrogowy – miesza wodę zasilającą z powrotną i podnosi temperaturę powrotu do kotła.
  • Pompa obiegowa – dobierana na podstawie oporów przepływu rur, armatury i kotła, a nie samej wysokości budynku.

Zawór czterodrogowy ogranicza ryzyko korozji niskotemperaturowej. Jest szczególnie potrzebny wtedy, gdy temperatura powrotu może być zbyt niska, na przykład przy pracy kotła z małym obciążeniem. Jego nastawy oraz sposób sterowania powinny odpowiadać DTR urządzenia.

Podłączenie kotła C.O. krok po kroku

Poniższa kolejność opisuje logikę wykonania instalacji. Nie zastępuje projektu ani instrukcji konkretnego kotła.

  1. Sprawdź dokumentację kotła – ustal dopuszczalny typ instalacji, średnice przyłączy, maksymalne ciśnienie i temperaturę oraz wymagany sposób zabezpieczenia.
  2. Przygotuj przyłącza zasilania i powrotu – połączenie z kotłem powinno być wykonane za pomocą złączy gwintowanych lub kołnierzowych. Nie należy zmniejszać średnicy głównych przewodów poniżej średnicy króćców kotła.
  3. Podłącz zasilanie – przewód wychodzący z górnej części kotła prowadzi się do rozdziału obiegów, grzejników, zasobnika C.W.U. lub bufora, zależnie od projektu.
  4. Podłącz powrót – przewód powrotny należy połączyć z króćcem powrotu kotła przez armaturę przewidzianą w projekcie. Zawór czterodrogowy powinien zapewnić ochronę przed zbyt chłodną wodą powracającą.
  5. Zamontuj pompę obiegową – kierunek strzałki na korpusie pompy musi odpowiadać kierunkowi przepływu. Przed i za pompą warto przewidzieć armaturę serwisową, a za pompą zastosować zawór zwrotny, jeśli wymaga tego układ.
  6. Wykonaj zabezpieczenia kotła – w systemie otwartym poprowadź rurę bezpieczeństwa do naczynia wzbiorczego. W systemie zamkniętym zamontuj naczynie przeponowe, zawór bezpieczeństwa i zabezpieczenie termiczne zgodne z DTR.
  7. Podłącz odpowietrzenie i armaturę kontrolną – termometr, manometr, odpowietrzniki i punkty spustowe powinny być dostępne do kontroli oraz obsługi.
  8. Podłącz wymiennik C.W.U. – zasilanie i powrót zasobnika prowadzi się jako osobny obieg z pompą, zaworem zwrotnym i czujnikiem temperatury, jeżeli wymaga tego sterownik. Niewykorzystanych króćców nie należy pozostawiać bez rozwiązania wskazanego przez producenta.

W układzie otwartym z pompą trzeba uwzględnić zachowanie instalacji po zaniku zasilania. Jeżeli projekt przewiduje obieg grawitacyjny, zawór różnicowy musi być zamontowany i ustawiony zgodnie z kierunkiem przepływu. Samo zastosowanie pompy o wysokości podnoszenia „6 metrów” nie przesądza o poprawności doboru. Decydują opory hydrauliczne całego obiegu.

Ostrzeżenia i najczęstsze błędy

Najpoważniejszym błędem jest możliwość odcięcia kotła od zabezpieczenia. Na rurze bezpieczeństwa, rurze wzbiorczej i rurze cyrkulacyjnej układu otwartego nie wolno montować zaworów odcinających ani innych elementów, które mogą przerwać przepływ.

Typowe błędy montażowe obejmują:

  • prowadzenie rury bezpieczeństwa z syfonami, załamaniami lub zbyt małą średnicą,
  • brak ochrony powrotu i pracę kotła z temperaturą sprzyjającą korozji niskotemperaturowej,
  • odwrócenie kierunku przepływu przez pompę albo zawór zwrotny,
  • brak filtra przed pompą lub brak możliwości odcięcia pompy na czas serwisu,
  • zastosowanie zaworu schładzającego bez zapewnienia wymaganej ilości wody i prawidłowego odpływu.

Wężownica lub zawór schładzający nie są uniwersalnym zamiennikiem. Kocioł musi być fabrycznie przystosowany do konkretnego rozwiązania, a jego skuteczność zależy od parametrów podanych przez producenta. Nie należy też samodzielnie zmieniać nastaw sterownika ani zabezpieczeń termicznych.

Co sprawdzić przed pierwszym uruchomieniem?

Przed rozpaleniem instalator powinien potwierdzić następujące punkty:

  • Szczelność wszystkich połączeń wodnych została sprawdzona przy parametrach określonych dla instalacji.
  • Układ został napełniony i dokładnie odpowietrzony.
  • Rury bezpieczeństwa pozostają drożne i nie mają żadnych zaworów odcinających.
  • Pompa, zawory zwrotne oraz zawór czterodrogowy mają właściwy kierunek i nastawy.
  • Zawory bezpieczeństwa i zabezpieczenie termiczne są zgodne z DTR kotła.
  • Sterownik ma poprawnie podłączone czujniki i ustawione temperatury pracy.

Poprawny schemat podłączenia pieca C.O. zaczyna się od wyboru właściwego systemu zabezpieczeń, a nie od samego podłączenia pompy. Ostateczny układ musi wynikać z DTR konkretnego kotła, projektu instalacji i weryfikacji przez uprawnionego instalatora.


Artykuł ma charakter informacyjny. Instalacje kotłów na paliwa stałe powinny być projektowane, wykonywane i uruchamiane przez osoby posiadające odpowiednie kwalifikacje, zgodnie z aktualnymi przepisami, normami i dokumentacją producenta.
