Pompę obiegową obiegu grzewczego zwykle montuje się za zaworem czterodrogowym, czyli po stronie instalacji CO. Taki układ ułatwia stabilne mieszanie wody, pozwala lepiej kontrolować temperaturę zasilania grzejników i ogranicza problemy z przepływem. Nie oznacza to jednak, że samo ustawienie pompy rozwiązuje ochronę kotła. Najważniejsza pozostaje temperatura wody wracającej do kotła.
Gdzie zamontować pompę CO względem zaworu 4D?

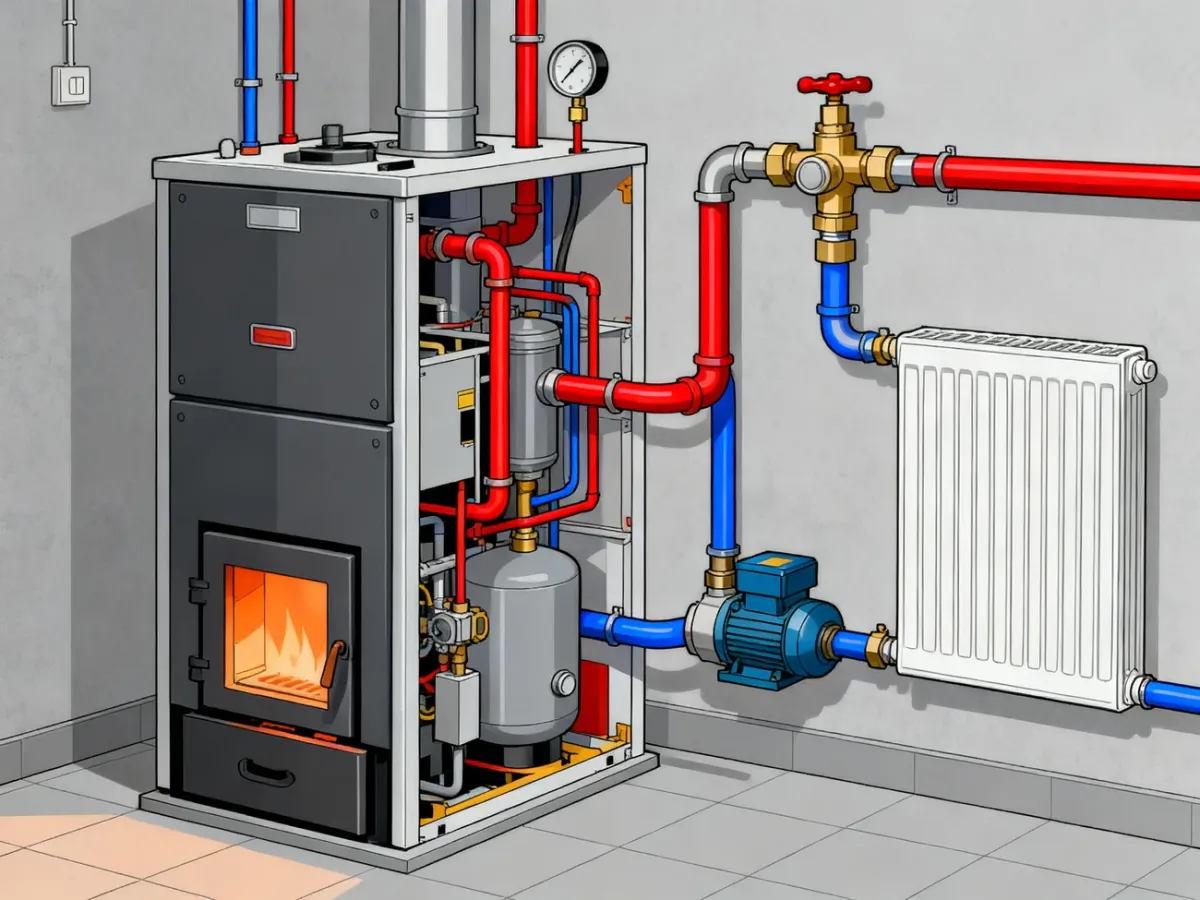

W typowym układzie z kotłem na paliwo stałe schemat wygląda następująco: kocioł, zawór czterodrogowy, pompa obiegu CO, grzejniki lub inne odbiorniki. Pompa znajdująca się za zaworem tłoczy wodę już po stronie obiegu grzewczego, a zawór może kierować część gorącej wody z kotła do powrotu i mieszać ją z chłodniejszą wodą wracającą z instalacji.

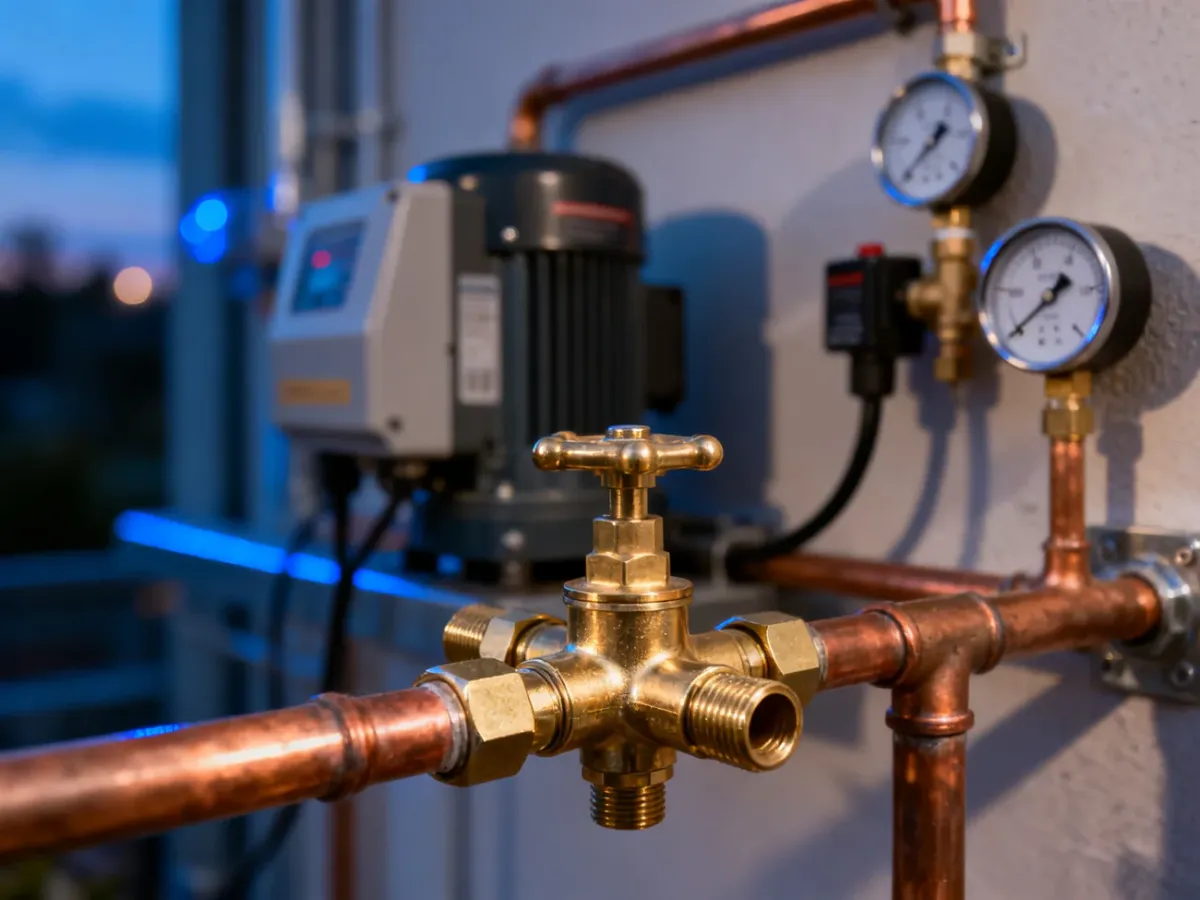

Zawór 4D ma cztery króćce i łączy dwa obiegi: kotłowy oraz grzewczy. Jego zadaniem jest jednoczesna regulacja temperatury zasilania instalacji i podnoszenie temperatury powrotu do kotła. Do prawidłowego działania potrzebuje właściwie wykonanych przyłączy, odpowiednich średnic rur oraz przepływu zgodnego z projektem.
Dlaczego pompa za zaworem jest najczęściej zalecana?
Pompa CO za zaworem pracuje po stronie instalacji, która wymaga wymuszonego przepływu przez grzejniki lub kolejne obiegi. Zawór może wtedy mieszać strumienie wody, a pompa odbiera przygotowaną wodę i rozprowadza ją do odbiorników. W wielu układach daje to bardziej przewidywalną regulację niż umieszczenie pompy na wspólnym odcinku przed mieszaczem.
Nie należy jednak upraszczać tego do zasady, że pompa „przepycha wodę przez zawór” i dlatego zawsze eliminuje kawitację. O tym, czy pompa ma właściwe warunki pracy, decydują także ciśnienie w instalacji, temperatura wody, odpowietrzenie, opory zaworu oraz położenie naczynia wzbiorczego. Błędnie dobrana pompa lub zbyt małe rury mogą powodować hałas i niedogrzanie części instalacji niezależnie od jej położenia.
| Cecha | Pompa przed zaworem 4D | Pompa za zaworem 4D |
|---|---|---|
| Opory hydrauliczne | Pompa pracuje przed zespołem mieszającym, a opory całego układu trzeba dokładnie uwzględnić. | Pompa zasila obieg CO za mieszaczem, co zwykle ułatwia jego hydrauliczne zbilansowanie. |
| Stabilność temperatury | Może być dobra, ale zależy silnie od schematu, średnic i nastawy zaworu. | Zwykle łatwiej uzyskać stabilną temperaturę zasilania obiegu grzewczego. |
| Ochrona kotła | Samo położenie pompy nie gwarantuje ochrony powrotu. | Także nie zastępuje kontroli temperatury powrotu ani właściwego obiegu kotłowego. |
| Regulacja instalacji | Wymaga dokładnego sprawdzenia kierunków przepływu i punktów podłączenia. | Najczęściej odpowiada typowemu układowi pompy na obiegu odbiorczym. |
Pompa CO a pompa kotłowa – to nie ten sam obieg
Pompa CO tłoczy wodę do grzejników, ogrzewania podłogowego albo innego obiegu odbiorczego. Pompa kotłowa pracuje natomiast w krótkim obiegu między kotłem a zaworem lub przewodem powrotnym. Jej zadaniem jest utrzymanie odpowiedniego przepływu przez kocioł i podniesienie temperatury powrotu.
Właśnie tu często pojawia się błąd interpretacyjny. Pompa zamontowana za zaworem może prawidłowo obsługiwać grzejniki, ale nie musi zapewnić kotłowi wymaganej ochrony. W rozbudowanej instalacji potrzebna jest osobna pompa kotłowa, zawór termostatyczny albo inne rozwiązanie wskazane w dokumentacji kotła.
Najczęstsze błędy przy takim układzie
Przed uruchomieniem instalacji trzeba sprawdzić nie tylko miejsce pompy, lecz także cały układ hydrauliczny. Szczególnie często występują następujące problemy:
- Zbyt małe średnice rur – powodują duże opory i ograniczają przepływ w obiegu kotłowym.
- Brak pompy kotłowej – w niektórych układach zawór 4D nie zapewni samodzielnie stabilnej ochrony powrotu.
- Nieprawidłowy kierunek przepływu – króćce zaworu muszą być połączone zgodnie ze schematem producenta.
- Zła nastawa zaworu – zbyt duże otwarcie może dopuścić zimną wodę do kotła, a zbyt małe ograniczyć ogrzewanie budynku.
- Brak równoważenia instalacji – ostatni grzejnik może nie grzać nie z powodu za słabej pompy, lecz przez zapowietrzenie, zamknięte zawory albo nierówny rozdział przepływu.
Niektórzy instalatorzy proponują pompę przed zaworem z powodu ograniczonego miejsca, przyzwyczajeń albo konkretnego schematu producenta. Taki wariant nie jest automatycznie niemożliwy, ale wymaga analizy całej instalacji. Nie powinien wynikać wyłącznie z tego, że łatwiej wstawić pompę na istniejącym odcinku rury.
Ochrona powrotu jest ważniejsza niż samo położenie pompy
W kotłach na paliwo stałe zbyt zimny powrót sprzyja skraplaniu wilgoci i agresywnych składników spalin na chłodnych powierzchniach wymiennika. Z czasem może to prowadzić do korozji niskotemperaturowej, osadzania zanieczyszczeń i skrócenia trwałości kotła. Dla wielu kotłów producenci wymagają utrzymywania powrotu na poziomie co najmniej 50–55°C, ale zawsze pierwszeństwo ma instrukcja konkretnego urządzenia.
Zawór czterodrogowy może podnosić temperaturę powrotu, lecz tylko wtedy, gdy został prawidłowo dobrany i podłączony. W określonych instalacjach potrzebna jest dodatkowa pompa kotłowa. W układach grawitacyjnych przepływ może być możliwy bez niej, jednak po dołożeniu pomp, zaworów zwrotnych lub redukcji średnic warunki pracy się zmieniają.
Nie traktuj zaworu 4D jako zamiennika całego układu ochrony kotła. Przed uruchomieniem sprawdź wymagania producenta dotyczące minimalnej temperatury powrotu, średnic przewodów, pompy kotłowej i automatyki. Jeśli zaworem steruje siłownik, jego podłączenie elektryczne powinien wykonać instalator z wymaganymi kwalifikacjami.
W typowej instalacji z kotłem na paliwo stałe odpowiedź brzmi więc: pompę CO montuje się za zaworem czterodrogowym. O poprawnej pracy całego systemu decyduje jednak nie sam kierunek montażu, lecz również ochrona powrotu, właściwy przepływ i zgodność schematu z dokumentacją kotła.
Prace przy instalacji grzewczej i podłączeniach elektrycznych powinny być wykonywane przez osoby z odpowiednimi kwalifikacjami. Nieprawidłowy montaż może prowadzić do uszkodzenia kotła, przegrzania instalacji lub zagrożenia dla użytkowników.
