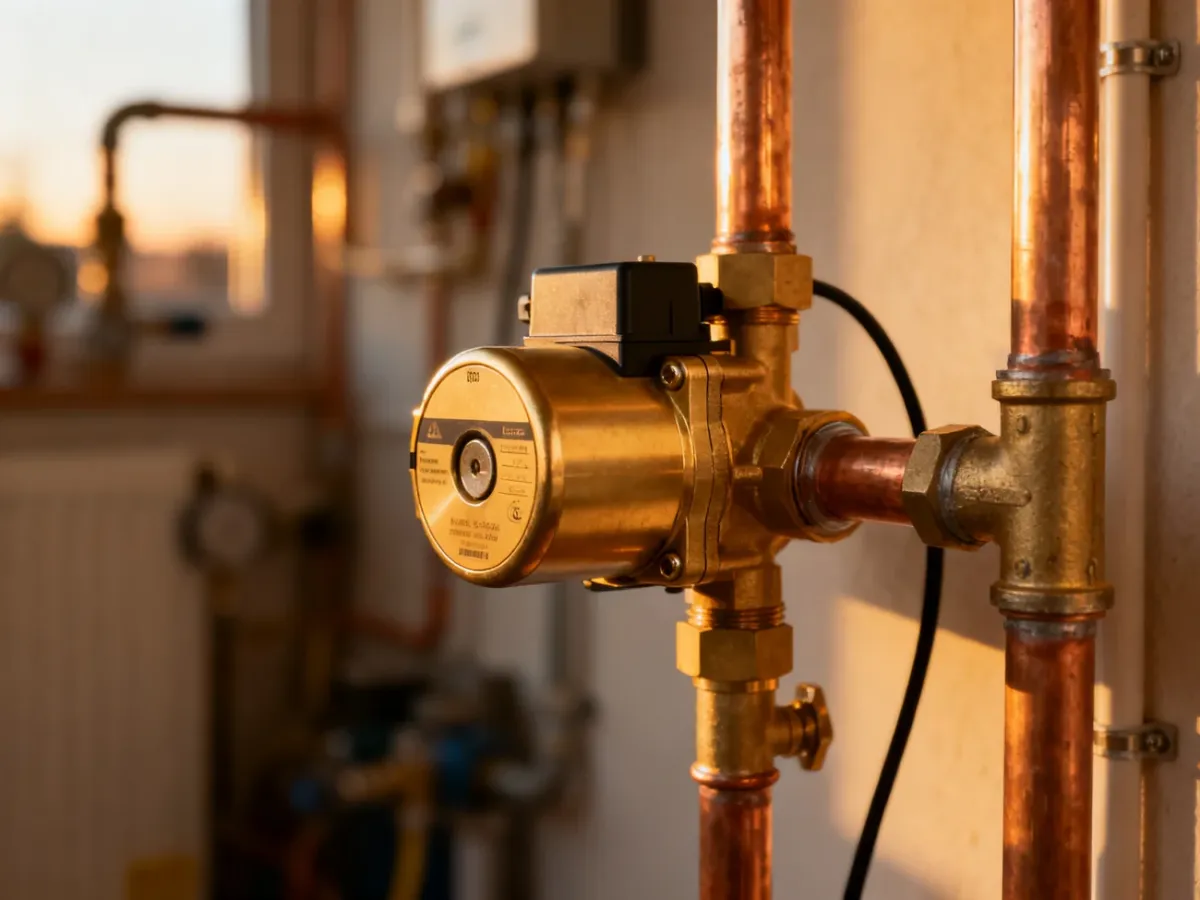

Pompa CO nie ma jednego, uniwersalnego miejsca montażu. O tym, czy lepiej umieścić ją na zasilaniu, czy na powrocie, decydują przede wszystkim położenie naczynia wzbiorczego, ciśnienie po stronie ssawnej oraz instrukcja źródła ciepła. Sama niższa temperatura powrotu nie wystarcza, aby uznać to rozwiązanie za bezpieczniejsze.

Dlaczego pompa CO nie zawsze powinna być na powrocie?

Wybór miejsca montażu pompy obiegowej wynika z fizyki płynów, a nie z utrwalonej opinii instalatorów. Pompa nie „wciąga” wody z najwyższej kondygnacji ani nie podnosi jej jak pompa studzienna. Wytwarza różnicę ciśnień, która pozwala pokonać opory rur, kolan, zaworów, wymiennika i odbiorników ciepła.

Jeżeli po stronie ssawnej ciśnienie spadnie zbyt mocno, mogą pojawić się hałas, zasysanie powietrza, spadek przepływu, a nawet kawitacja. To zjawisko polega na powstawaniu i zapadaniu się pęcherzyków pary przy wirniku. Ryzyko rośnie wraz z temperaturą wody i prędkością pracy pompy, ale może wystąpić także na powrocie, gdy instalacja ma nieprawidłowy rozkład ciśnień.

Dlatego reguła „pompę zawsze montuje się na powrocie” jest zbyt uproszczona. Powrót bywa chłodniejszy, lecz chłodniejsza woda nie naprawi złego położenia naczynia wzbiorczego, nieszczelności ani błędnie dobranej armatury.

Naczynie wzbiorcze jako punkt stałego ciśnienia

Najważniejszym punktem analizy jest miejsce podłączenia naczynia wzbiorczego. W instalacji zamkniętej naczynie przeponowe stabilizuje ciśnienie w punkcie swojego przyłączenia. Ten punkt nazywa się często punktem neutralnym albo punktem stałego ciśnienia.

Pompa zmienia rozkład ciśnień w pozostałej części obiegu. Po stronie tłocznej ciśnienie rośnie, a po stronie ssawnej spada. Jeżeli pompa tłoczy od miejsca podłączenia naczynia w stronę instalacji, większość obiegu pracuje przy ciśnieniu wyższym niż ciśnienie odniesienia. Zmniejsza to ryzyko wydzielania powietrza i zasysania go przez mikronieszczelności lub odpowietrzniki.

Jeżeli pompa tłoczy w stronę naczynia, jej strona ssawna może znaleźć się w obszarze obniżonego ciśnienia. W skrajnym przypadku odpowietrznik automatyczny zamiast usuwać powietrze zaczyna je zasysać. Pojawiają się wtedy szum, przelewanie, niestabilny przepływ i okresowe zapowietrzanie instalacji.

W praktyce przed oceną, czy pompa znajduje się na zasilaniu, czy na powrocie, trzeba zaznaczyć na schemacie króciec naczynia, kierunek przepływu oraz stronę ssawną i tłoczną pompy. Dopiero taki schemat pokazuje, czy urządzenie tłoczy wodę od punktu stałego ciśnienia, czy w jego stronę.

Wysokość budynku nadal ma znaczenie dla ciśnienia napełnienia instalacji, ale pompa w zamkniętym obiegu nie musi stale podnosić wody na wysokość najwyższego grzejnika. Jej zadaniem jest pokonanie strat przepływu. Ciśnienie statyczne i wysokość podnoszenia pompy to dwa różne zagadnienia.

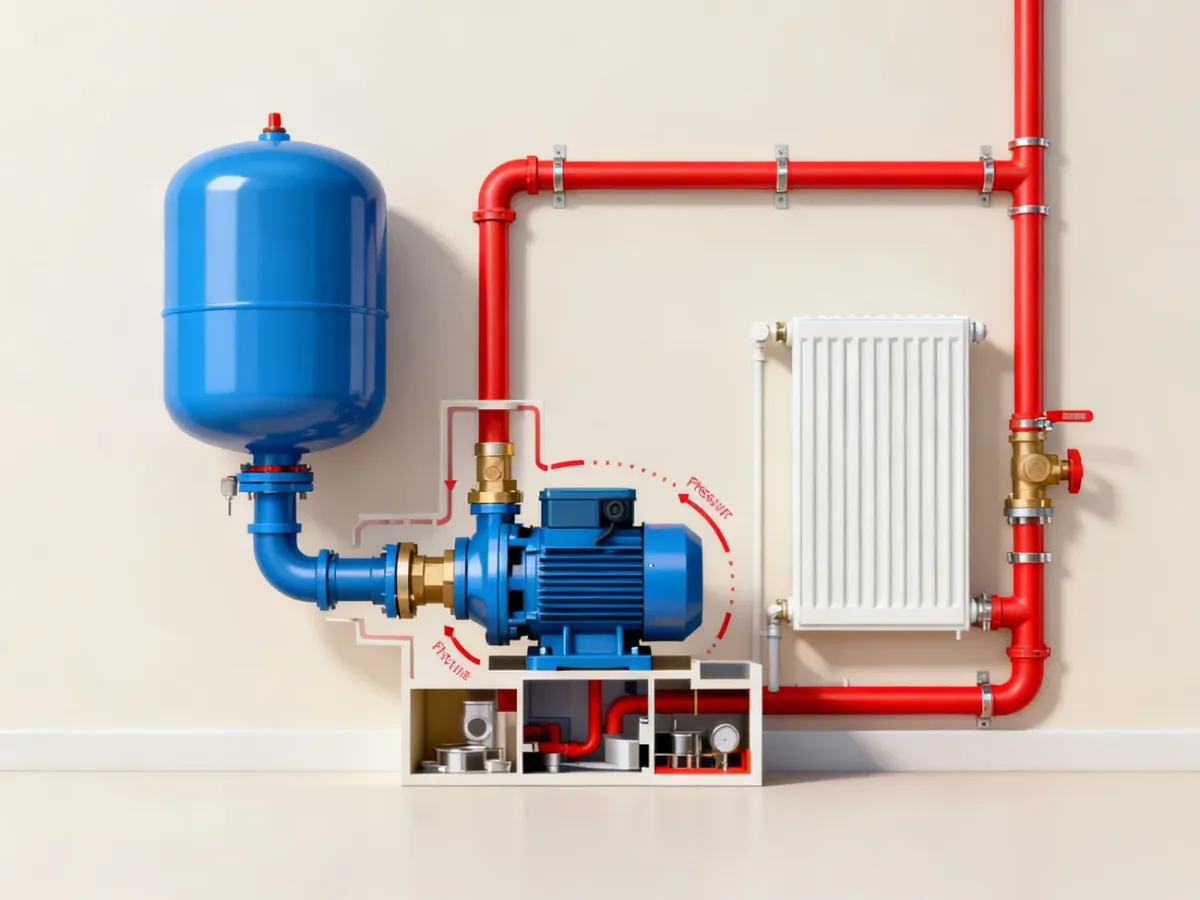

Schemat instalacji centralnego ogrzewania z pompą obiegową i naczyniem wzbiorczym

Najpierw trzeba znaleźć naczynie wzbiorcze, a dopiero później oceniać, czy pompa jest zamontowana na właściwej rurze.

Pompa na zasilaniu czy powrocie? Analiza typowych układów

W obu miejscach można zaprojektować poprawny układ, ale warunki nie są takie same. Ostateczna decyzja zależy od typu źródła ciepła, układu zabezpieczeń, temperatury medium i dokumentacji producenta.

Typ instalacji Typowe miejsce Kluczowy czynnik
Kocioł gazowy lub olejowy stojący Często zasilanie Naczynie po stronie ssawnej oraz wymagane ciśnienie przed pompą
Kocioł gazowy wiszący Często powrót Fabryczny schemat kotła, sposób przepływu przez wymiennik i odpowietrzanie
Kocioł na paliwo stałe Według projektu Ochrona powrotu, zabezpieczenie przed przegrzaniem i odbiór ciepła po zaniku prądu
Pompa ciepła Według instrukcji producenta Minimalny przepływ, temperatura, hydraulika jednostki i położenie fabrycznej pompy
Bufor lub sprzęgło hydrauliczne Osobno dla każdego obiegu Funkcja pompy, kierunek przepływu i współpraca z innymi pompami
Podłogówka z grupą mieszającą Zwykle za mieszaczem Obsługa obiegu rozdzielacza i schemat zestawu mieszającego

Kiedy zasilanie może być lepszym miejscem?

Pompa na zasilaniu jest często stosowana wtedy, gdy naczynie wzbiorcze znajduje się przed jej króćcem ssawnym. W takim układzie pompa podnosi ciśnienie w kierunku instalacji. Wyższa temperatura na zasilaniu może także ułatwiać wydzielanie mikropęcherzy, pod warunkiem że separator powietrza i odpowietrzanie umieszczono zgodnie ze schematem.

Niektóre kotły gazowe, pompy ciepła, bufory i grupy hydrauliczne mają określone przez producenta miejsce montażu pompy. Zmiana tego położenia może wpłynąć na minimalny przepływ, pracę automatyki, odpowietrzanie albo warunki gwarancji.

Kiedy powrót jest uzasadniony?

Powrót ma niższą temperaturę, dlatego w starszych instalacjach montaż pompy w tym miejscu ograniczał obciążenie cieplne urządzenia. Współczesne pompy są jednak projektowane do pracy w określonym zakresie temperatur, więc trzeba sprawdzić instrukcję konkretnego modelu, zamiast kierować się dawnym zwyczajem.

Pompa na powrocie może działać prawidłowo, jeśli ma odpowiednie ciśnienie na ssaniu, a naczynie wzbiorcze znajduje się po właściwej stronie. W kotle wiszącym takie położenie może wynikać z konstrukcji urządzenia i sposobu prowadzenia wody przez wymiennik. Przy kotle stałopalnym trzeba z kolei uwzględnić ochronę powrotu oraz działanie instalacji po zaniku zasilania.

Zawór zwrotny także wpływa na ocenę układu. Niewłaściwie dobrany lub zamontowany zawór może ograniczać przepływ, hałasować albo blokować obieg grawitacyjny po zatrzymaniu pompy. Zawór różnicowy, zwrotny kulowy i klapowy mogą mieć różne wymagania dotyczące kierunku oraz pozycji montażowej. W tym przypadku decyduje instrukcja producenta danego elementu, a nie sam wygląd zaworu.

Co wynika z PN-EN 12828?

Norma PN-EN 12828 nie wprowadza zasady „pompa zawsze na zasilaniu” ani „pompa zawsze na powrocie”. Wymaga uwzględnienia ciśnienia statycznego po stronie ssawnej pompy, zgodnie z instrukcją producenta, między innymi w celu ograniczenia ryzyka kawitacji.

Oznacza to, że projektant lub instalator powinien sprawdzić ciśnienie przed pompą przy różnych warunkach pracy, szczególnie po rozgrzaniu instalacji i przy wyższym biegu. Wskazanie manometru przy kotle nie zawsze dokładnie odpowiada ciśnieniu w króćcu ssawnym, ponieważ po drodze występują opory i różnice wysokości.

W układzie otwartym sytuacja jest jeszcze bardziej zależna od schematu. Punkt odniesienia tworzy lustro wody w naczyniu połączonym z atmosferą. Pompa nie może doprowadzać do podciśnienia, przelewania ani napowietrzania instalacji. Droga bezpieczeństwa między źródłem ciepła a naczyniem musi pozostać drożna i zgodna z projektem.

Przy kotle na paliwo stałe miejsce pompy trzeba analizować razem z zabezpieczeniem przed przegrzaniem. Sam montaż na powrocie nie zapewnia bezpiecznego odbioru ciepła po zaniku prądu. Zawór odcinający lub zwrotny nie może przypadkowo odseparować kotła od wymaganej drogi bezpieczeństwa ani uniemożliwić obiegu grawitacyjnego, jeśli taki obieg przewidziano.

Jak sprawdzić montaż pompy po wykonaniu instalacji?

Odbiór nie powinien ograniczać się do sprawdzenia, czy rury się nagrzewają. Trzeba ocenić kierunek przepływu, ciśnienie, odpowietrzanie i współpracę wszystkich obiegów. Przed uruchomieniem sprawdź następujące elementy:

  • Kierunek przepływu – strzałka na korpusie pompy musi odpowiadać kierunkowi przepływu wynikającemu ze schematu.
  • Położenie wirnika – w typowych pompach mokrobieżnych wał silnika powinien znajdować się w położeniu poziomym, zgodnie z instrukcją urządzenia.
  • Filtr siatkowy – powinien chronić pompę przed szlamem i osadami, a jego montaż musi umożliwiać późniejsze czyszczenie.
  • Odpowietrzenie – trzeba sprawdzić, czy odpowietrzniki są umieszczone w punktach, w których nie będą zasysały powietrza.
  • Serwis – przed i za pompą powinny znajdować się elementy odcinające, jeśli dopuszcza je projekt i nie naruszają drogi bezpieczeństwa.
  • Armatura zwrotna – zawór nie może ograniczać wymaganego przepływu ani blokować zaplanowanego obiegu grawitacyjnego.

Przed podjęciem decyzji o miejscu montażu przeprowadź analizę w następującej kolejności:

  1. Zaznacz na schemacie źródło ciepła, naczynie wzbiorcze, wszystkie pompy, zawory zwrotne i odbiorniki.
  2. Ustal stronę ssawną i tłoczną pompy oraz sprawdź, w którą stronę urządzenie tłoczy względem naczynia.
  3. Porównaj ciśnienie wymagane przez producenta z rzeczywistymi warunkami przy zimnej i rozgrzanej instalacji.
  4. Sprawdź instrukcję kotła, pompy, bufora, sprzęgła i grupy mieszającej.
  5. Oceń działanie układu przy wyłączonych pompach, pojedynczych obiegach i wszystkich pompach pracujących jednocześnie.

Jeżeli instalacja hałasuje po rozgrzaniu, nie przenoś od razu pompy na drugą rurę. Przyczyną może być zbyt niskie ciśnienie na ssaniu, powietrze, zabrudzony filtr, zbyt wysoki bieg, źle ustawiony wirnik albo nieprawidłowa praca zaworu zwrotnego.

Ostateczna decyzja zależy od całego schematu

Na pytanie „pompa CO na zasilaniu czy powrocie?” nie da się rzetelnie odpowiedzieć bez znajomości układu. W typowej instalacji zamkniętej poprawne mogą być oba warianty, jeśli zachowano wymagane ciśnienie na ssaniu, właściwe położenie naczynia i zgodność z instrukcją urządzeń.

Przy modernizacji lub rozbudowie kotłowni zacznij od analizy schematu, a nie od kopiowania tradycyjnego montażu na powrocie. Jeśli brakuje dokumentacji, występuje hałas, zapowietrzanie, problem z przepływem albo kocioł na paliwo stałe ma kilka obiegów, ocenę powinien wykonać instalator na podstawie rzeczywistego układu i pomiarów.
