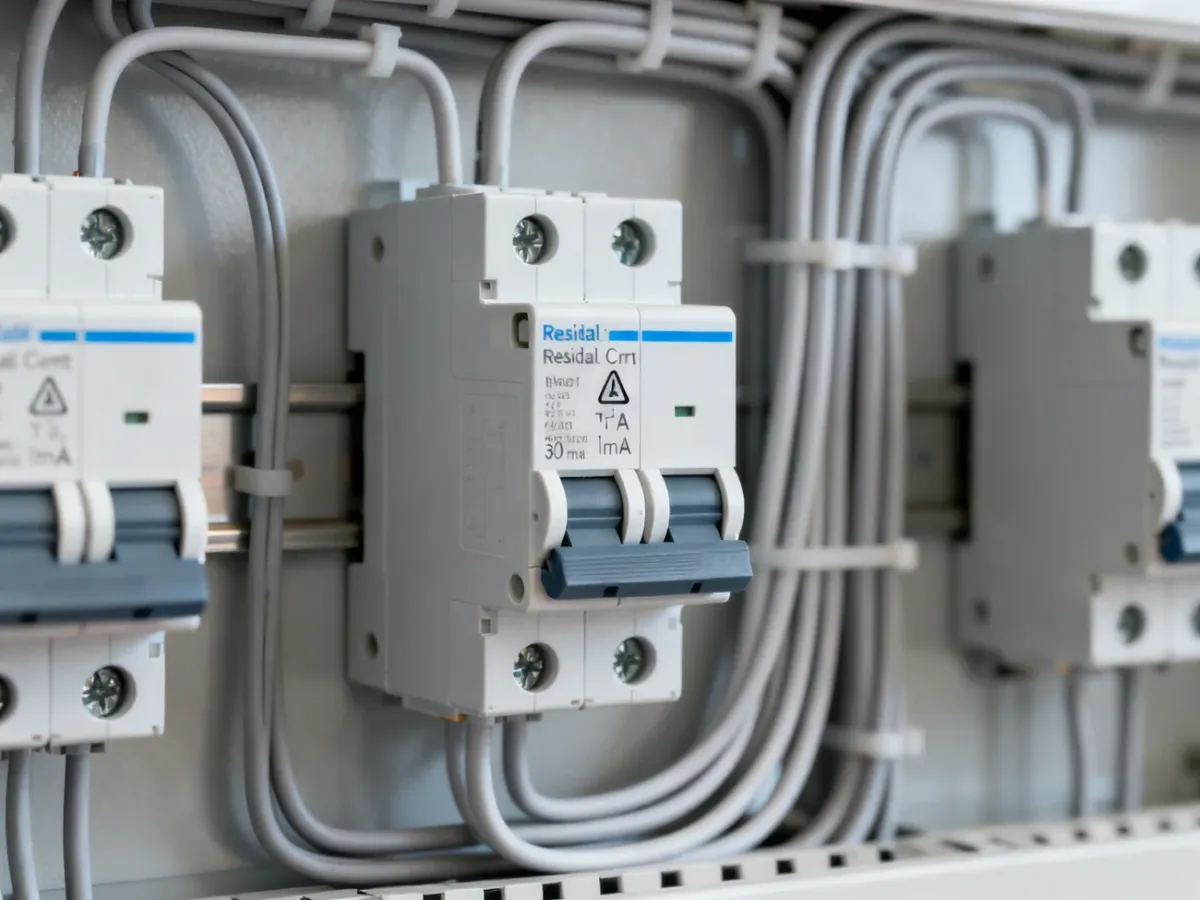

Do domu wybierz wyłącznik różnicowoprądowy typu A o prądzie różnicowym 30 mA. Typ A wykrywa zarówno zwykły prąd przemienny, jak i prądy pulsujące powstające w urządzeniach z elektroniką. Typ AC reaguje tylko na sinusoidalny prąd przemienny, dlatego w nowoczesnej instalacji domowej jest rozwiązaniem przestarzałym. Niewielka oszczędność przy zakupie AC nie uzasadnia ograniczenia poziomu ochrony.
Dlaczego typ AC nie wystarcza?
Wyłącznik różnicowoprądowy kontroluje różnicę między prądem płynącym przewodem fazowym i wracającym przewodem neutralnym. Gdy część prądu zaczyna płynąć inną drogą, na przykład przez uszkodzoną izolację lub ciało człowieka, aparat powinien odłączyć zasilanie.
Typ AC jest przystosowany wyłącznie do wykrywania sinusoidalnego prądu różnicowego. Tymczasem zasilacze impulsowe, sterowniki LED, ładowarki, płyty indukcyjne i elektroniczne układy sterowania zmieniają kształt prądu. W uszkodzonym urządzeniu może pojawić się także składowa stała DC. Taki prąd może nasycić rdzeń przekładnika wyłącznika typu AC i ograniczyć jego czułość. W efekcie aparat może nie zadziałać wtedy, gdy ochrona jest najbardziej potrzebna.
Typ A obejmuje funkcjonalność typu AC, a dodatkowo reaguje na prądy pulsujące i składową stałą do 6 mA. Nie oznacza to, że zabezpiecza przed każdym rodzajem prądu stałego. W obwodach z bardziej wymagającymi falownikami trzeba zastosować typ F albo B, zgodnie z dokumentacją urządzenia.
| Typ RCD | Charakterystyka | Zastosowanie w domu |
|---|---|---|
| AC | Reaguje na sinusoidalny prąd przemienny | Wyłącznie proste obwody bez elektroniki, obecnie rzadko uzasadniony |
| A | Reaguje na prąd przemienny i pulsujący, ze składową stałą do 6 mA | Podstawowy wybór do większości obwodów domowych |
| F | Rozszerza działanie typu A o określone prądy o zmiennej częstotliwości | Wybrane urządzenia jednofazowe z falownikiem, jeśli zaleca go producent |
| B | Wykrywa także gładki prąd stały i szerszy zakres przebiegów | Niektóre instalacje PV, ładowarki EV i odbiorniki z falownikami |
W praktyce domowej typ A zapewnia znacznie większy margines bezpieczeństwa. Jest też mniej podatny na problem, który potocznie określa się jako „oślepienie” różnicówki przez składową stałą. Symbol typu trzeba sprawdzić na obudowie, ponieważ aparaty AC i A mogą wyglądać niemal identycznie.
Gdzie stosować typ A, F lub B?
Typ A powinien być podstawowym wyborem dla obwodów, do których mogą trafić urządzenia z zasilaczem, prostownikiem albo układem elektronicznego sterowania. Dotyczy to także obwodów gniazd ogólnego przeznaczenia, których późniejszego sposobu użytkowania nie da się przewidzieć.
Do typowych odbiorników, przy których należy przewidzieć co najmniej typ A, należą:
- Pralki i zmywarki z elektronicznym sterowaniem.
- Zasilacze impulsowe komputerów, telewizorów i ładowarek.
- Oświetlenie LED ze sterownikami lub ściemniaczami.
- Płyty indukcyjne i inne urządzenia wykorzystujące układy energoelektroniczne.
- Pompy ciepła, klimatyzatory i urządzenia z napędem sterowanym elektronicznie.
Typ F lub B nie jest automatycznie „lepszą różnicówką” do każdego domu. Dobiera się go do konkretnego źródła prądów upływu. Przy fotowoltaice, magazynie energii, stacji ładowania samochodu elektrycznego albo falowniku sprawdź instrukcję producenta. Może ona wymagać typu B, dopuścić typ F albo przewidywać własne wykrywanie składowej stałej 6 mA, co pozwala zastosować typ A.
Jak dobrać prąd różnicowy i znamionowy?
Sam typ A nie wystarczy. Trzeba jeszcze dobrać czułość, prąd znamionowy i liczbę biegunów aparatu do układu instalacji. Podstawowe kroki wyglądają następująco:
- Wybierz 30 mA – taka wartość prądu różnicowego znamionowego IΔn jest standardem ochrony uzupełniającej ludzi w obwodach domowych.
- Dopasuj prąd znamionowy In – na przykład 25 A, 40 A lub 63 A. RCD nie może być przeciążany, a jego dobór musi uwzględniać zabezpieczenie nadprądowe, obciążenie i sposób podziału obwodów.
- Dobierz liczbę biegunów – w instalacji jednofazowej zwykle stosuje się aparat 2P, a w trójfazowej 4P. Ostateczny wybór zależy od układu sieci i schematu rozdzielnicy.
- Sprawdź selektywność – podział instalacji na kilka RCD ogranicza zakres wyłączenia, gdy pojawi się uszkodzenie w jednym obwodzie.
Przykładowy aparat 40 A, 30 mA, typ A może być właściwy dla części obwodów, ale wartość 40 A nie jest uniwersalną receptą. RCD bez wbudowanego zabezpieczenia nadprądowego, czyli RCCB, nie chroni samodzielnie przed przeciążeniem ani zwarciem. Jego dobezpieczenie i prąd znamionowy trzeba sprawdzić w dokumentacji producenta.
Na co uważać przy zakupie?
Nie montuj RCD w części instalacji pracującej w układzie TN-C, gdzie przewód PEN pełni jednocześnie funkcję neutralną i ochronną. Najpierw trzeba prawidłowo rozdzielić PEN na PE i N, a sposób wykonania powinien ocenić elektryk. Dobór aparatu zależy też od układu sieci, parametrów zwarciowych oraz schematu rozdzielnicy.
Sprawdź również, czy kupujesz wyłącznik różnicowoprądowy RCCB, czy wyłącznik różnicowo-nadprądowy RCBO. RCCB chroni przed prądem różnicowym, ale wymaga osobnego zabezpieczenia nadprądowego. RCBO łączy obie funkcje w jednym aparacie i zwykle chroni pojedynczy obwód.
Nie wybieraj aparatu wyłącznie na podstawie najniższej ceny. Zwróć uwagę na oznaczenie typu A, wartość 30 mA, prąd znamionowy, liczbę biegunów, zdolność zwarciową oraz zgodność z dokumentacją producenta. Montaż, pomiary i sprawdzenie działania przyciskiem TEST powinien wykonać wykwalifikowany elektryk.
Najprostsza rekomendacja dla typowego domu brzmi: RCD typu A, 30 mA, z prądem znamionowym dobranym do zabezpieczenia i obciążenia obwodu. Typ AC pozostaw co najwyżej dla wyjątkowych, dokładnie rozpoznanych obwodów bez elektroniki. W zwykłej instalacji mieszkalnej trudno zagwarantować, że taki obwód nie zostanie później obciążony urządzeniem generującym prąd pulsujący.
Prace przy rozdzielnicy elektrycznej i dobór zabezpieczeń powinien wykonać uprawniony elektryk, po sprawdzeniu układu sieci, projektu oraz wyników pomiarów instalacji.
