Podłączenie włącznika światła do puszki wymaga przerwania przewodu fazowego L, a nie neutralnego N. Przed rozpoczęciem pracy wyłącz właściwy wyłącznik nadprądowy i sprawdź próbnikiem napięcia, czy w przewodach rzeczywiście nie ma napięcia.
Bezpieczeństwo i potrzebne narzędzia
Wymiana lub montaż zwykłego włącznika może być prostym zadaniem, ale praca przy instalacji elektrycznej zawsze wiąże się z ryzykiem porażenia. Nie rozpoczynaj jej tylko dlatego, że wyłączyłeś światło na klawiszu. Zasilanie musi zostać odcięte w rozdzielnicy.
Przygotuj instrukcję producenta włącznika oraz podstawowe wyposażenie:
- Wkrętak do zacisków i śrub mocujących.
- Próbnik napięcia do sprawdzenia, czy przewody nie są pod napięciem.
- Kombinerki lub ściągacz izolacji do przygotowania końcówek żył.
- Poziomicę do ustawienia mechanizmu równo w puszce.
Wyłącz bezpiecznik obwodu, zabezpiecz miejsce pracy i sprawdź próbnikiem każdy przewód, który może być pod napięciem. Jeśli próbnik wskazuje napięcie, przerwij pracę. Nie ufaj samemu położeniu dźwigni w rozdzielnicy. Przy niejasnym układzie przewodów, uszkodzonej puszce albo starej instalacji aluminiowej zleć montaż elektrykowi.
Kolory przewodów i oznaczenia zacisków
Kolor izolacji pomaga rozpoznać funkcję przewodu, ale w starych lub przerabianych instalacjach nie zawsze odpowiada rzeczywistemu podłączeniu. Decydujące znaczenie mają pomiar i schemat dołączony do konkretnego włącznika.
| Kolor | Oznaczenie | Funkcja |
|---|---|---|
| Brązowy lub czarny | L | Przewód fazowy, który doprowadza zasilanie do włącznika |
| Niebieski | N | Przewód neutralny, zwykle prowadzony bezpośrednio do oprawy |
| Żółto-zielony | PE | Przewód ochronny, służący do ochrony przeciwporażeniowej |
W typowym pojedynczym włączniku przewód neutralny N i ochronny PE nie są podłączane do mechanizmu. Łączy się je z odpowiednimi przewodami w puszce, na przykład za pomocą złączki WAGO. Przewód fazowy trafia do zacisku L, a przewód wychodzący do lampy do zacisku oznaczonego strzałką, symbolem lampy, 1 albo L1.
Jak przygotować przewody i zdemontować stary włącznik?
Jeśli wymieniasz istniejący osprzęt, przed odłączeniem przewodów zrób zdjęcie połączeń. Nie traktuj go jednak jako jedynego schematu, zwłaszcza gdy instalacja była wcześniej modyfikowana.
- Wyłącz właściwy wyłącznik nadprądowy w rozdzielnicy.
- Sprawdź próbnikiem napięcia wszystkie przewody w puszce.
- Zdejmij klawisz i ramkę, delikatnie podważając je płaskim wkrętakiem.
- Odkręć śruby mocujące mechanizm i ostrożnie wyjmij go z puszki.
- Poluzuj zaciski, odłącz przewody i rozdziel je tak, aby nie stykały się ze sobą.
Końcówki żył powinny być czyste i nieuszkodzone. Jeśli trzeba usunąć fragment izolacji, odsłoń tylko tyle miedzi, ile wymaga zacisk, zwykle około 0,5–1 cm zgodnie z instrukcją producenta. Nie zostawiaj długiego, nieosłoniętego odcinka poza zaciskiem.

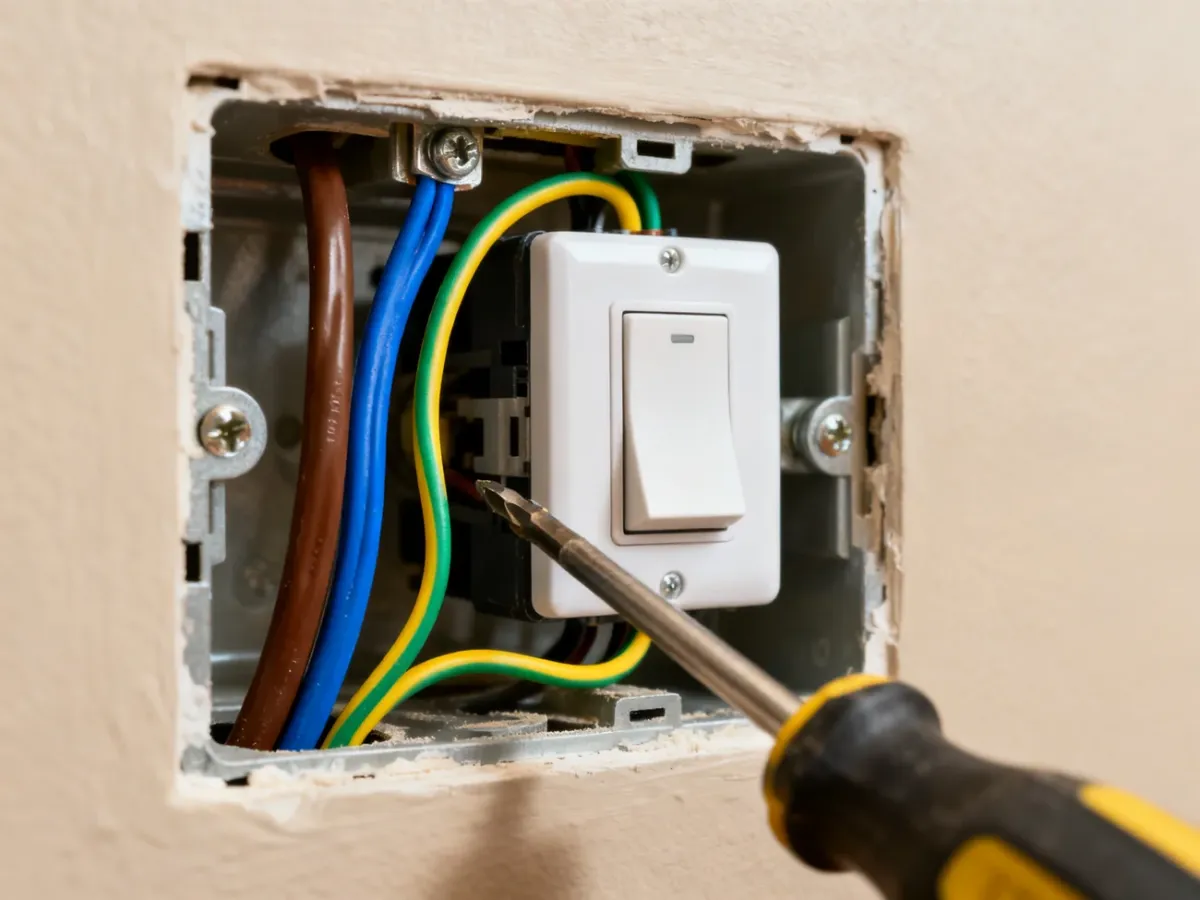

Jak podłączyć włącznik pojedynczy?
Włącznik pojedynczy steruje jednym obwodem, czyli jedną lampą albo grupą lamp uruchamianych razem. Schemat działania jest prosty: faza zasilająca trafia na zacisk L, a przewód powrotny do oprawy na zacisk wyjściowy.
- Wprowadź przewód fazowy zasilający do zacisku oznaczonego L.
- Wprowadź przewód prowadzący do lampy do zacisku wyjściowego, oznaczonego najczęściej strzałką, 1 lub L1.
- Przewody N i PE pozostaw połączone z odpowiednimi przewodami w puszce, jeśli mechanizm nie ma przeznaczonych dla nich zacisków.
- Jeżeli włącznik ma zacisk PE, podłącz do niego przewód żółto-zielony zgodnie ze schematem producenta, nawet gdy stary mechanizm nie miał takiego zacisku.
- Dokręć zaciski, sprawdź, czy żadna żyła nie wysuwa się pod lekkim pociągnięciem, i ułóż przewody w puszce.
- Przykręć mechanizm, ustaw go poziomicą, zamontuj ramkę oraz klawisz.
Przewód neutralny N nie powinien być przełączany zamiast fazowego. Lampa może wtedy działać, ale po wyłączeniu na jej elementach może nadal występować potencjał elektryczny.

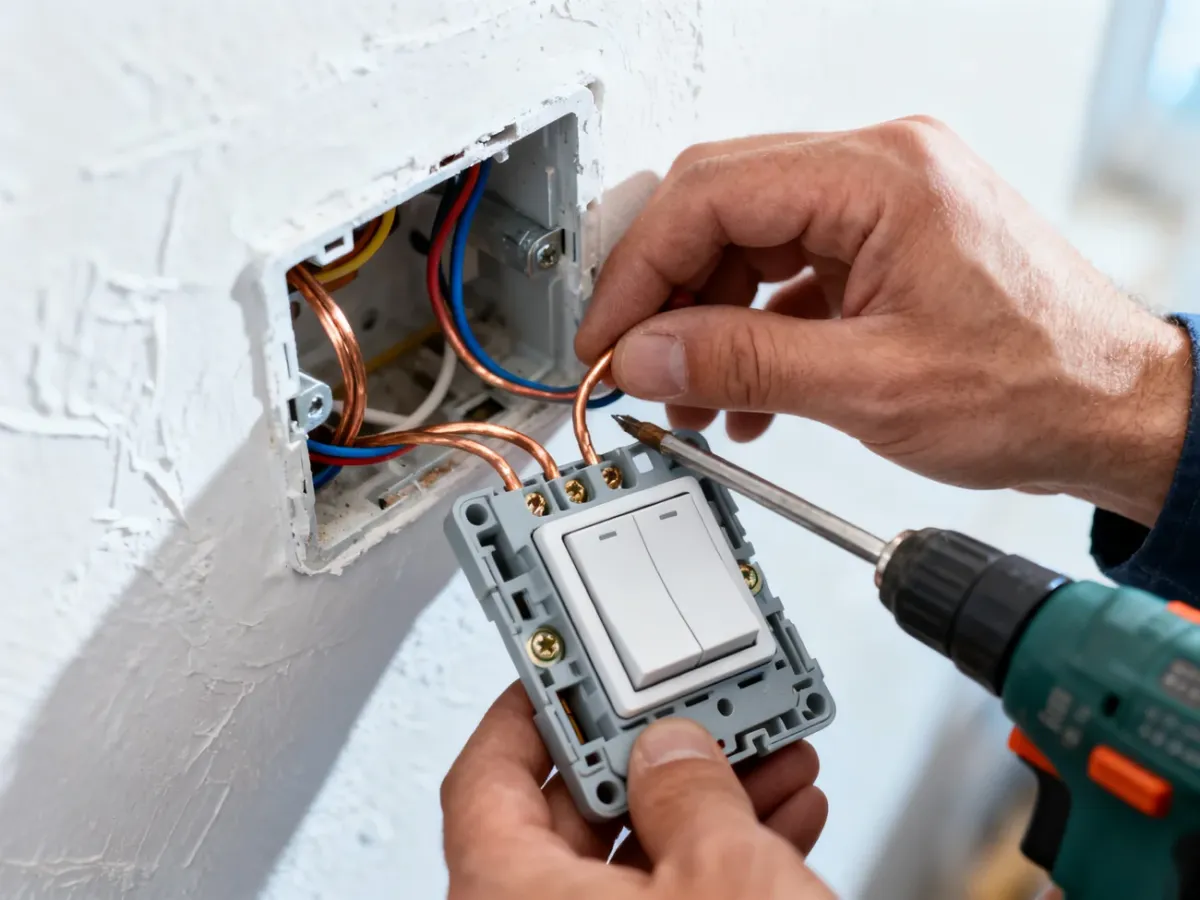

Jak podłączyć włącznik podwójny?
Włącznik podwójny, nazywany też świecznikowym, pozwala niezależnie sterować dwoma obwodami, na przykład dwiema grupami żarówek w żyrandolu. Ma wspólny zacisk fazowy oraz dwa wyjścia oznaczone zwykle L1 i L2 albo 1 i 2.
- Podłącz przewód fazowy zasilający do wspólnego zacisku L.
- Podłącz przewód prowadzący do pierwszej grupy lamp do zacisku L1 lub 1.
- Podłącz przewód prowadzący do drugiej grupy lamp do zacisku L2 lub 2.
- Przewody neutralne i ochronne połącz w puszce z ich odpowiednikami za pomocą właściwych złączek, jeśli nie przewidziano dla nich zacisków w mechanizmie.
- Dokręć wszystkie zaciski i sprawdź, czy przewody nie mają luzu.
- Umieść mechanizm w puszce, wypoziomuj go i zamontuj ramkę oraz oba klawisze.
Nie zakładaj, że układ zacisków jest identyczny w każdym modelu. Oznaczenia na obudowie i schemat producenta mają pierwszeństwo przed kolorem przewodu lub wyglądem starego włącznika.
Kontrola przed przywróceniem zasilania
Przed włączeniem bezpiecznika sprawdź cały montaż:
- zacisk L otrzymał przewód fazowy, a nie neutralny,
- każda żyła jest wsunięta wystarczająco głęboko i nie wystaje poza zacisk,
- śruby są dokręcone, a w puszce nie ma luźnych odcinków miedzi,
- mechanizm jest stabilny i ustawiony poziomo,
- ramka oraz klawisze są prawidłowo osadzone.
Po zamknięciu obudowy przywróć zasilanie i sprawdź działanie lampy. Jeśli włącznik nie działa, iskrzy, nagrzewa się albo zadziała zabezpieczenie, ponownie odłącz zasilanie i nie używaj obwodu do czasu ustalenia przyczyny.
Prace przy instalacji elektrycznej wykonujesz na własne ryzyko. Jeśli nie masz pewności co do identyfikacji przewodów, stanu instalacji lub właściwego schematu, skorzystaj z pomocy wykwalifikowanego elektryka.
