Podłączenie włącznika światła z gniazdka oznacza pobranie przewodu fazowego L z istniejącego obwodu i przeprowadzenie go przez włącznik do lampy. Przewody N i PE omijają włącznik oraz biegną bezpośrednio do oprawy. Praca dotyczy instalacji 230 V, dlatego przed rozpoczęciem bezwzględnie wyłącz zasilanie w rozdzielnicy i sprawdź brak napięcia. Jeśli nie masz doświadczenia lub wymaganych kwalifikacji, zleć montaż elektrykowi.
Jakie narzędzia przygotować?
Do pracy używaj narzędzi przeznaczonych do instalacji elektrycznych. Przydadzą się:
- Próbnik napięcia lub multimetr do sprawdzenia braku napięcia.
- Śrubokręty izolowane w standardzie VDE, płaski i krzyżakowy.
- Ściągacz izolacji oraz szczypce do przygotowania przewodów.
- Złączki instalacyjne WAGO dobrane do rodzaju i przekroju przewodów.
- Przewód YDYp 3 × 1,5 mm², jeśli trzeba doprowadzić nowy odcinek do lampy.
Przed rozpoczęciem zapoznaj się także z oznaczeniami zacisków na konkretnym modelu włącznika. Producenci mogą stosować różne symbole, choć pojedynczy włącznik zwykle ma zacisk wejściowy L oraz zacisk wyjściowy oznaczony symbolem strzałki.
Schemat podłączenia włącznika z gniazdka
Gniazdko dostarcza przewód fazowy, neutralny i ochronny. Włącznik powinien rozłączać wyłącznie fazę. Z przewodu L wykonuje się odgałęzienie, czyli mostek, do wejścia włącznika. Z jego wyjścia przewód fazowy biegnie do lampy. Przewody N i PE łączy się w puszce z odpowiednimi żyłami prowadzącymi do oprawy, najczęściej za pomocą złączek WAGO.
| Przewód | Kolor | Podłączenie |
|---|---|---|
| L – fazowy | Brązowy lub czarny | Od gniazdka wykonaj mostek do wejścia włącznika. Wyjście włącznika poprowadź do lampy. |
| N – neutralny | Niebieski | Połącz z przewodem neutralnym lampy. Nie podłączaj go do pojedynczego włącznika. |
| PE – ochronny | Żółto-zielony | Połącz z przewodem ochronnym oprawy i zaciskiem ochronnym gniazdka. Nie prowadź go przez włącznik. |
Kolor izolacji pomaga rozpoznać żyły, ale nie powinien być jedyną podstawą identyfikacji. W starszych lub zmodyfikowanych instalacjach kolory mogą być użyte niezgodnie z obecnymi zasadami. Każdą żyłę trzeba zweryfikować odpowiednim przyrządem i schematem istniejącego obwodu.
Nie łącz przewodu neutralnego N z zaciskiem włącznika. Takie połączenie może spowodować nieprawidłowe działanie instalacji i pozostawić napięcie w oprawie mimo wyłączenia światła.
Montaż krok po kroku
Prace wykonuj przy odłączonym zasilaniu. Kolejność montażu powinna wyglądać następująco:
- Wyłącz w rozdzielnicy wyłącznik nadprądowy zabezpieczający obwód gniazdka. Jeżeli nie masz pewności, który obwód odłączyć, wyłącz zasilanie szerszego zakresu.
- Sprawdź próbnikiem napięcia lub multimetrem, czy w gniazdku i puszce nie występuje napięcie. Samo wyłączenie światła albo opuszczenie klawisza włącznika nie zapewnia bezpieczeństwa.
- Rozłącz osprzęt i przygotuj przewody. Usuń tylko tyle izolacji, ile wymaga zacisk lub złączka, zwykle około 8–10 mm, zgodnie z instrukcją producenta.
- Rozdziel żyły w puszce. Przewód L zasilania połącz z krótkim mostkiem prowadzącym do wejścia włącznika. Użyj złączki przystosowanej do danego przewodu, zamiast wkładać kilka żył do nieprzeznaczonego do tego zacisku.
- Podłącz przewód wychodzący z drugiego zacisku włącznika do żyły fazowej prowadzącej do lampy. W ten sposób włącznik będzie przerywał fazę, a nie przewód neutralny.
- Połącz przewody N i PE z odpowiednimi żyłami prowadzącymi do oprawy. Przewód ochronny musi pozostać ciągły aż do zacisku ochronnego lampy, jeśli oprawa go wymaga.
- Sprawdź dokręcenie zacisków, ułóż przewody w puszce i zamontuj mechanizm oraz ramkę zgodnie z instrukcją producenta. Mostki i złączki powinny mieć wystarczająco dużo miejsca, dlatego przydatna może być puszka o większej głębokości.

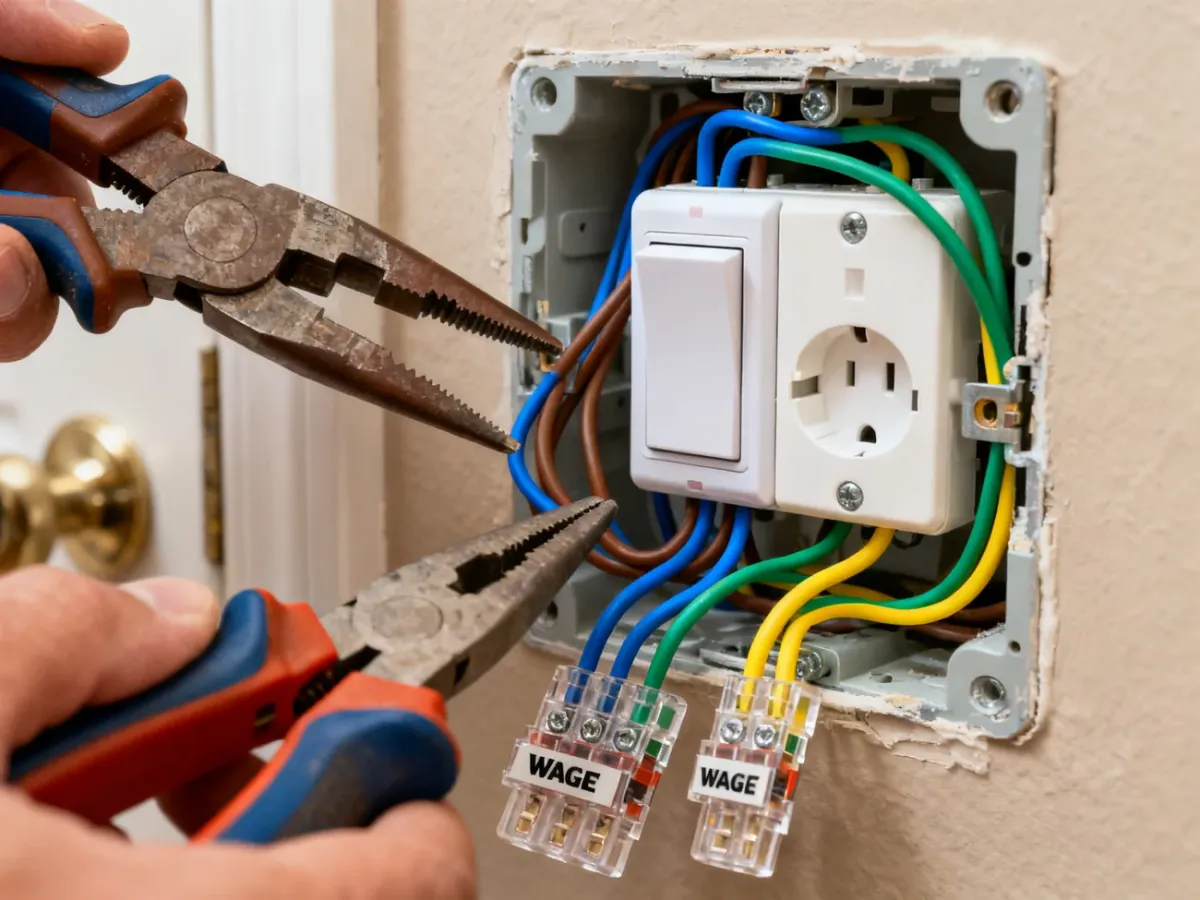

Włącznik zintegrowany z gniazdkiem może mieć fabryczny mostek między częścią gniazdową i włącznikową. Nie zakładaj jednak, że jest on obecny. Sprawdź oznaczenia na mechanizmie i instrukcję konkretnego producenta.
Co sprawdzić przed przywróceniem zasilania?
Przed podniesieniem zabezpieczenia wykonaj kontrolę połączeń. Sprawdź następujące punkty:
- Wszystkie zaciski są dokręcone, a żadna żyła miedziana nie wystaje poza zacisk.
- Przewód L przechodzi przez włącznik, a przewody N i PE są połączone bezpośrednio z lampą.
- Przewód żółto-zielony nie został użyty jako fazowy ani neutralny.
- Przewód ochronny PE został doprowadzony do zacisku ochronnego oprawy, jeśli oprawa jest wyposażona w taki zacisk.
- W puszce nie ma uszkodzonej izolacji, luźnych drutów ani naprężonych przewodów.
Jeśli masz odpowiednie kwalifikacje i przyrządy, sprawdź ciągłość oraz poprawność obwodu przed podaniem napięcia. Po załączeniu zasilania przetestuj gniazdko i działanie lampy. Iskrzenie, zapach przegrzanej izolacji, migotanie światła albo zadziałanie zabezpieczenia oznacza konieczność natychmiastowego wyłączenia obwodu.
Najczęstsze błędy to zamiana L z N, pominięcie przewodu PE oraz wykorzystanie zacisku włącznika do połączenia przewodu neutralnego. Przy niepewnym stanie instalacji, braku miejsca w puszce albo niejasnym układzie przewodów przerwij pracę i wezwij elektryka. Prawidłowo wykonany układ jest prosty: włącznik rozłącza tylko L, a N i PE pozostają ciągłe do lampy.
Prace przy instalacji elektrycznej 230 V powinny wykonywać osoby posiadające odpowiednią wiedzę i kwalifikacje. Artykuł ma charakter informacyjny i nie zastępuje oględzin instalacji ani instrukcji producenta osprzętu.
