Włącznik schodowy pojedynczy pozwala sterować jedną lampą z dwóch miejsc, na przykład z dołu i z góry schodów. Do wykonania układu potrzebujesz dwóch łączników schodowych, dwóch przewodów korespondencyjnych między nimi oraz poprawnego rozdzielenia przewodów L, N i PE. Przed rozpoczęciem prac bezwzględnie wyłącz zasilanie i sprawdź brak napięcia.
Co przygotować przed montażem?
Do prostego montażu potrzebne są dwa pojedyncze łączniki schodowe, puszki instalacyjne oraz przewody dobrane do istniejącej instalacji. Każdy łącznik powinien mieć trzy zaciski, w tym jeden wspólny oznaczony zwykle symbolem L albo COM.
Przygotuj także podstawowe narzędzia:
- próbnik napięcia lub dwubiegunowy tester napięcia,
- śrubokręty dopasowane do zacisków i elementów montażowych,
- ściągacz izolacji albo szczypce do przygotowania żył,
- złączki instalacyjne do uporządkowania przewodów N i PE.
Przed dotknięciem jakiegokolwiek przewodu wyłącz właściwy wyłącznik nadprądowy w rozdzielnicy. Samo wyłączenie światła przełącznikiem nie wystarcza. Brak napięcia sprawdź testerem na wszystkich żyłach, a nie tylko na przewodzie, który podejrzewasz o funkcję fazowego.
Jeśli instalacja jest stara, przewody mają nietypowe kolory albo nie potrafisz jednoznacznie ustalić, gdzie znajduje się faza, przerwij pracę i zleć pomiar elektrykowi.
Jak działa schemat włącznika schodowego?

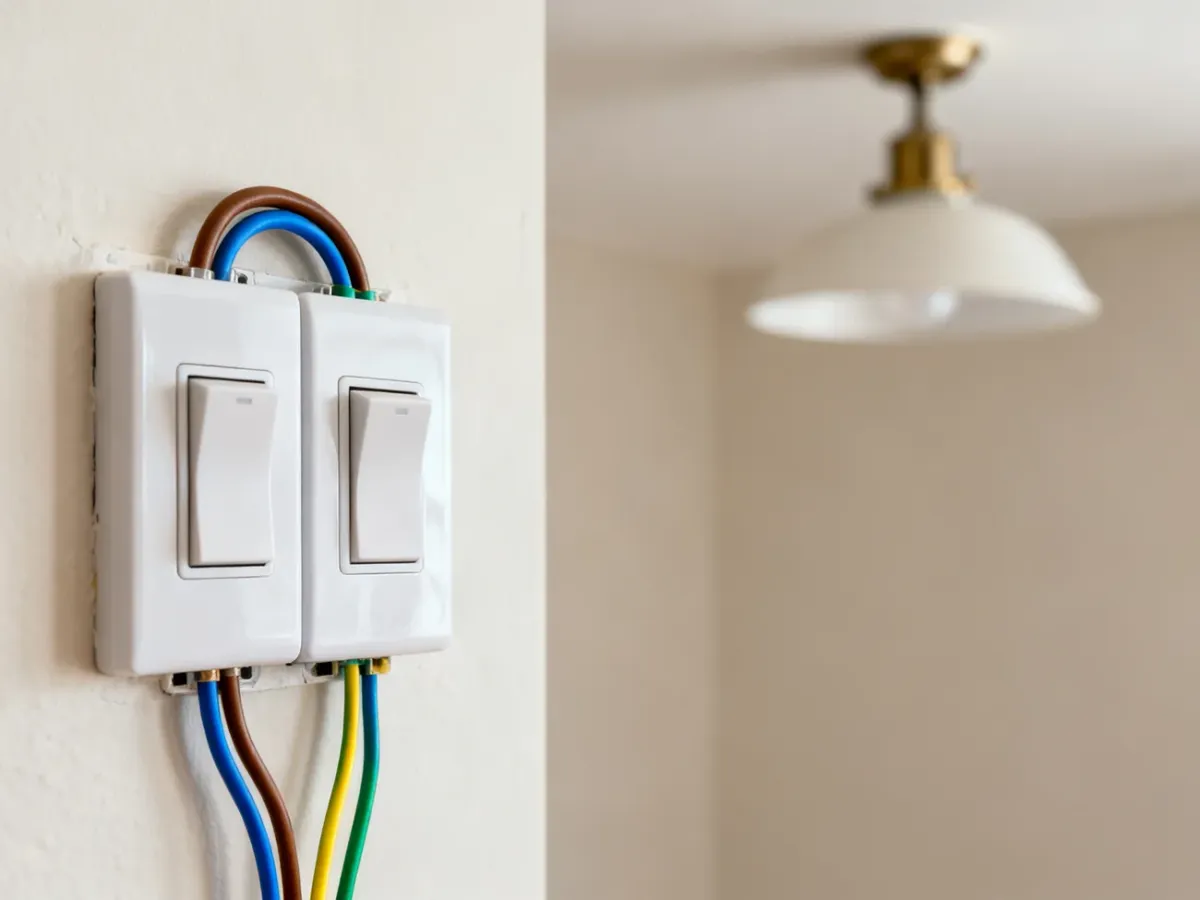

W układzie znajdują się dwa łączniki schodowe. Przewód fazowy doprowadza zasilanie do zacisku wspólnego pierwszego łącznika. Dwa pozostałe zaciski łączników łączy się ze sobą dwoma przewodami korespondencyjnymi. Z zacisku wspólnego drugiego łącznika wychodzi przewód fazowy załączany do lampy.
Przewód neutralny N oraz przewód ochronny PE nie przechodzą przez łączniki. Biegną do punktu świetlnego, przy czym PE musi zachować ciągłość i zostać podłączony do zacisku ochronnego oprawy, jeśli oprawa go wymaga.
| Oznaczenie | Typowy kolor izolacji | Rola w układzie |
|---|---|---|
| L | Brązowy lub czarny | Przewód fazowy doprowadzający zasilanie do pierwszego łącznika |
| N | Niebieski | Przewód neutralny prowadzony bezpośrednio do lampy |
| PE | Żółto-zielony | Przewód ochronny prowadzony do oprawy i jej metalowych części |
| Korespondencyjne | Kolor roboczy zgodny z instalacją | Dwa przewody łączące zaciski przełączające obu łączników |
Kolor nie zastępuje pomiaru, zwłaszcza w starej instalacji. Żyły korespondencyjne nie powinny być utożsamiane z przewodem neutralnym tylko dlatego, że znajdują się w tej samej puszce. O funkcji przewodu decyduje jego rzeczywiste podłączenie i wynik pomiaru.
Jak podłączyć włącznik schodowy pojedynczy krok po kroku?
- Wyłącz zasilanie – wyłącz obwód w rozdzielnicy, zabezpiecz go przed przypadkowym załączeniem i potwierdź brak napięcia testerem.
- Przygotuj puszki – sprawdź, czy w obu miejscach są dostępne odpowiednie żyły, a puszki podtynkowe lub natynkowe są stabilnie zamocowane.
- Podłącz fazę do pierwszego łącznika – przewód fazowy zasilający podłącz do zacisku wspólnego oznaczonego L lub COM. Nie wkładaj go do jednego z dwóch zacisków korespondencyjnych.
- Połącz oba łączniki – dwa przewody korespondencyjne poprowadź z dwóch zacisków przełączających pierwszego łącznika do odpowiadających im zacisków drugiego. W tym miejscu kolejność tych dwóch żył nie ma znaczenia dla samej zasady działania, ale oba przewody muszą tworzyć kompletne połączenie.
- Podłącz przewód do lampy – żyłę wychodzącą z zacisku wspólnego drugiego łącznika poprowadź do zacisku fazowego oprawy oświetleniowej. Jest to przewód fazowy załączany, a nie stałe zasilanie.
- Zabezpiecz N i PE – przewód neutralny połącz z przewodem neutralnym lampy, a przewód ochronny zachowaj jako ciągły i podłącz do zacisku PE oprawy, jeśli jest wymagany. Nie używaj żółto-zielonej żyły jako przewodu roboczego.
- Zamocuj mechanizmy – sprawdź ułożenie żył, dokręć zaciski zgodnie z instrukcją producenta i zamontuj mechanizmy w puszkach bez zgniatania przewodów.
W praktyce światło zmienia stan po przełączeniu dowolnego z dwóch łączników. Nie ma znaczenia, z którego miejsca rozpoczniesz obsługę, ponieważ oba mechanizmy zmieniają drogę przepływu fazy pomiędzy przewodami korespondencyjnymi.
Co sprawdzić przed ponownym włączeniem zasilania?
Przed zamknięciem puszek i załączeniem obwodu wykonaj kontrolę połączeń:
- sprawdź, czy przewód fazowy zasilający trafił do zacisku wspólnego pierwszego łącznika,
- sprawdź, czy dwa przewody korespondencyjne łączą właściwe zaciski obu mechanizmów,
- upewnij się, że wszystkie przewody są stabilnie zamocowane i żadna miedziana żyła nie wystaje poza zacisk,
- sprawdź, czy nie ma przypadkowego zwarcia między L, N i PE,
- potwierdź, że niebieski przewód nie został użyty jako fazowy bez właściwego oznaczenia,
- sprawdź ciągłość przewodu ochronnego i jego połączenie z oprawą.
Po kontroli zamknij puszki, załącz zasilanie i sprawdź działanie z obu punktów. Jeśli zabezpieczenie zadziała natychmiast, lampa nie reaguje albo na metalowej części oprawy pojawia się napięcie, wyłącz obwód i nie wykonuj kolejnych prób bez pomiarów.
Układ z trzecim miejscem sterowania wymaga zastosowania łącznika krzyżowego pomiędzy dwoma schodowymi. Nie jest to jednak zwykłe dołożenie kolejnego włącznika, dlatego taką modyfikację lepiej powierzyć osobie mającej doświadczenie w instalacjach elektrycznych.
Najważniejsza zasada jest prosta: faza przechodzi przez dwa łączniki, przewody korespondencyjne łączą ich zaciski przełączające, a N i PE biegną do lampy niezależnie od mechanizmów.
Prace przy instalacji elektrycznej mogą stwarzać ryzyko porażenia prądem i pożaru. Jeżeli nie masz odpowiednich kwalifikacji, miernika lub pewności co do przebiegu przewodów, skorzystaj z pomocy elektryka.
