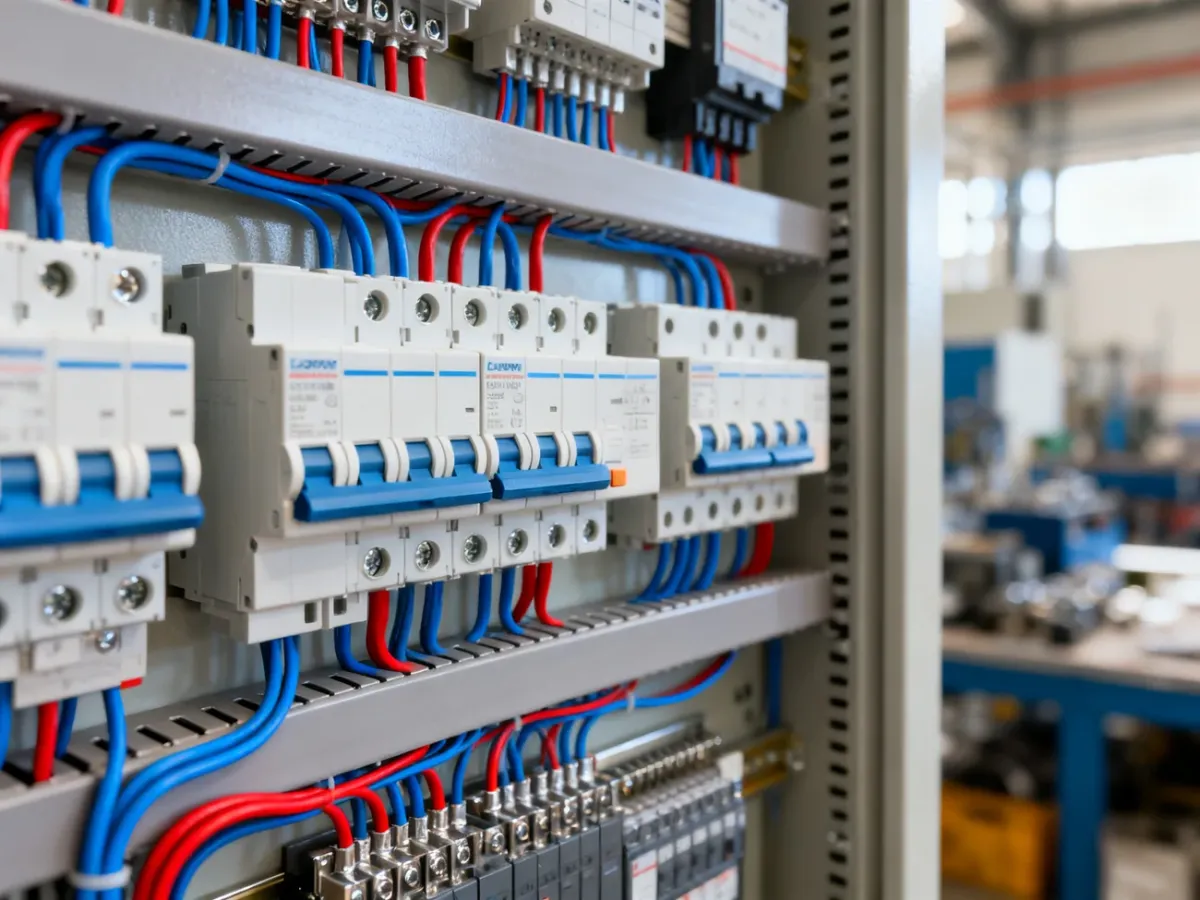

Rozdzielnica elektryczna to centralny punkt instalacji w domu lub innym budynku. Przyjmuje energię z sieci, dzieli ją na osobne obwody, takie jak oświetlenie i gniazdka, oraz pomaga chronić ludzi i urządzenia przed skutkami awarii. Potocznie nazywa się ją skrzynką bezpiecznikową. To właśnie w niej można odłączyć zasilanie wybranej części instalacji albo całego budynku.
Czym jest rozdzielnica elektryczna?
Rozdzielnica jest obudową, w której znajdują się zabezpieczenia i elementy służące do połączenia przewodów instalacji. Zbiegają się w niej przewody prowadzące do różnych pomieszczeń oraz obwodów. Dzięki temu energia nie płynie jednym wspólnym przewodem do wszystkich odbiorników, lecz zostaje rozdzielona na mniejsze, łatwiejsze do zabezpieczenia części.
W domu rozdzielnica pełni funkcję centrum instalacji elektrycznej. Zwykle znajduje się w miejscu zapewniającym dostęp, na przykład w korytarzu, garażu, piwnicy lub pomieszczeniu technicznym. Może być montowana na powierzchni ściany albo częściowo w niej zagłębiona. Jej wygląd i wielkość zależą od liczby obwodów oraz wyposażenia budynku.
Do czego służy rozdzielnica?
Podstawowym zadaniem rozdzielnicy jest podział zasilania na osobne obwody. Oddzielnie można prowadzić na przykład oświetlenie, gniazdka, kuchnię, łazienkę czy urządzenia o większym poborze energii. Taki podział ułatwia obsługę instalacji, ponieważ awaria jednego obwodu nie musi pozbawić prądu całego domu.
Drugą funkcją jest ochrona. Gdy pojawi się zwarcie, przeciążenie albo prąd upływowy, właściwe zabezpieczenie może odłączyć zasilanie. Chroni to przewody przed nadmiernym nagrzaniem, a w przypadku wyłącznika różnicowoprądowego może także ograniczyć ryzyko porażenia. Rozdzielnica nie usuwa przyczyny awarii, ale pozwala szybko przerwać przepływ energii w zagrożonym obwodzie.
W typowej rozdzielnicy można znaleźć następujące elementy:
- Wyłączniki nadprądowe – odłączają obwód przy przeciążeniu lub zwarciu.
- Wyłączniki różnicowoprądowe – reagują na nieprawidłowy upływ prądu i wspierają ochronę użytkowników.
- Szyny DIN – metalowe szyny montażowe, na których mocuje się aparaturę modułową.
- Listwy zaciskowe – służą do uporządkowanego łączenia przewodów, między innymi przewodów neutralnych i ochronnych.
W rozdzielnicy mogą znajdować się również główny wyłącznik, ogranicznik przepięć, licznik energii albo aparatura związana z instalacją fotowoltaiczną. Ich obecność zależy od projektu i wyposażenia konkretnego budynku.
Rozdzielnica a rozdzielnia – czym się różnią?
Terminy brzmią podobnie, ale zwykle opisują urządzenia o innej skali działania. Rozdzielnica jest kojarzona przede wszystkim z instalacją odbiorcy, na przykład domu, mieszkania lub niewielkiego obiektu. Rozdzielnia to najczęściej większy zespół urządzeń wykorzystywany w energetyce, przemyśle albo infrastrukturze sieciowej.
| Cecha | Rozdzielnica | Rozdzielnia |
|---|---|---|
| Skala działania | Dom, mieszkanie lub pojedynczy budynek | Zakład przemysłowy, stacja energetyczna lub sieć |
| Napięcie | Zwykle niskie napięcie po stronie instalacji odbiorczej | Średnie lub wysokie napięcie, zależnie od zastosowania |
| Główny cel | Podział zasilania i ochrona obwodów użytkownika | Dystrybucja energii na większą skalę, a niekiedy także jej transformacja |
W języku potocznym słowo „rozdzielnia” bywa używane na określenie domowej skrzynki z zabezpieczeniami. Technicznie w takim przypadku najczęściej chodzi jednak o rozdzielnicę. Oba określenia mogą pojawiać się przy większych instalacjach, na przykład fotowoltaicznych, gdzie funkcje związane z produkcją, pomiarem i dystrybucją energii są bardziej rozbudowane.
Najprościej zapamiętać, że rozdzielnica kontroluje i zabezpiecza obwody w budynku, natomiast rozdzielnia służy do zarządzania energią w większym systemie przemysłowym lub energetycznym. Dla mieszkańca domu rozdzielnica jest miejscem, w którym można bezpiecznie kontrolować zasilanie poszczególnych części instalacji.
