Wentylator łazienkowy podłącza się inaczej zależnie od tego, czy jest to model standardowy, czy urządzenie z timerem albo higrostatem. Zawsze najpierw wyłącz zasilanie w rozdzielnicy i sprawdź brak napięcia multimetrem. Jeśli nie masz doświadczenia z instalacją elektryczną, zleć pracę elektrykowi.
Czego potrzebujesz przed montażem?
Przygotuj narzędzia i elementy wskazane w instrukcji konkretnego wentylatora. Do podstawowego montażu przydadzą się:
- multimetr lub dwubiegunowy wskaźnik napięcia,
- wkrętak dopasowany do zacisków i obudowy,
- ściągacz izolacji,
- złączki typu Wago przeznaczone do danego rodzaju przewodów,
- kołki i wkręty montażowe, jeśli urządzenie wymaga przykręcenia do ściany lub sufitu.
Jednobiegunowy próbnik neonowy nie daje wystarczającej pewności, że obwód jest bez napięcia. Nie używaj go jako jedynego narzędzia kontrolnego. Wyłącz właściwy wyłącznik nadprądowy w rozdzielnicy, zabezpiecz go przed przypadkowym załączeniem i sprawdź miernikiem przewody, na których będziesz pracować.
Nie pracuj przy mokrych rękach ani przy wilgotnym podłożu. Nie wystarczy wyłączyć światła w łazience, ponieważ w puszce może nadal występować napięcie. Jeżeli kolory przewodów są niezgodne z typowym oznaczeniem, instalacja jest stara albo nie potrafisz jednoznacznie ustalić funkcji żył, przerwij montaż.
Jakie przewody są potrzebne?
Najpierw sprawdź schemat na obudowie lub w instrukcji producenta. Oznaczenia mogą się różnić, ale najczęściej spotkasz L, N, LT, T albo LS oraz PE.
| Typ wentylatora | Wymagane żyły | Opis podłączenia |
|---|---|---|
| Standardowy | L, N | L otrzymuje fazę załączaną włącznikiem, a N łączy się z przewodem neutralnym. Wentylator pracuje razem ze światłem lub osobnym włącznikiem. |
| Z timerem | L, N, LT | L to stała faza, N to przewód neutralny, a LT to faza sterująca pojawiająca się po włączeniu światła. |
| Z higrostatem | L, N lub L, N, LT | Podłączenie L i N pozwala na automatyczne sterowanie wilgotnością. Zacisk LT umożliwia także uruchamianie urządzenia po włączeniu światła, jeśli przewiduje to instrukcja. |
| Klasa ochronności I | Odpowiedni układ przewodów oraz PE | Przewód ochronny PE trzeba połączyć z zaciskiem ochronnym urządzenia i przewodem ochronnym instalacji. |
Przewód fazowy L jest zwykle brązowy lub czarny, neutralny N niebieski, a ochronny PE żółto-zielony. Kolor nie zastępuje pomiaru, szczególnie w starszej instalacji. Wentylator w II klasie ochronności nie ma zacisku PE i nie podłącza się do niego przewodu ochronnego. Nie dodawaj takiego połączenia na własną rękę.
Jak podłączyć wentylator łazienkowy krok po kroku?
Połączenie wykonuje się równolegle do obwodu oświetlenia, a nie szeregowo z lampą. Oznacza to, że wentylator otrzymuje zasilanie z tych samych odpowiednich punktów instalacji, lecz jego zaciski muszą zostać połączone zgodnie ze schematem urządzenia.
- Wyłącz zasilanie. Wyłącz bezpiecznik obwodu w rozdzielnicy. Sprawdź multimetrem brak napięcia między przewodem fazowym a neutralnym oraz między fazowym a ochronnym. Pomiar wykonuj zgodnie z instrukcją miernika.
- Otwórz punkt przyłączenia. Dostęp do przewodów uzyskasz w puszce instalacyjnej, przy oprawie oświetleniowej albo w innym punkcie wskazanym w projekcie instalacji. Nie wyciągaj przewodów na siłę i nie naruszaj ich izolacji.
- Rozpoznaj funkcję żył. Ustal, który przewód jest stałą fazą, który fazą sterowaną przez włącznik, który przewodem neutralnym, a który ochronnym. W modelu standardowym zwykle potrzebujesz L i N. W modelu z timerem lub pełną funkcją higrostatu potrzebne są także stała faza L i sterująca LT.

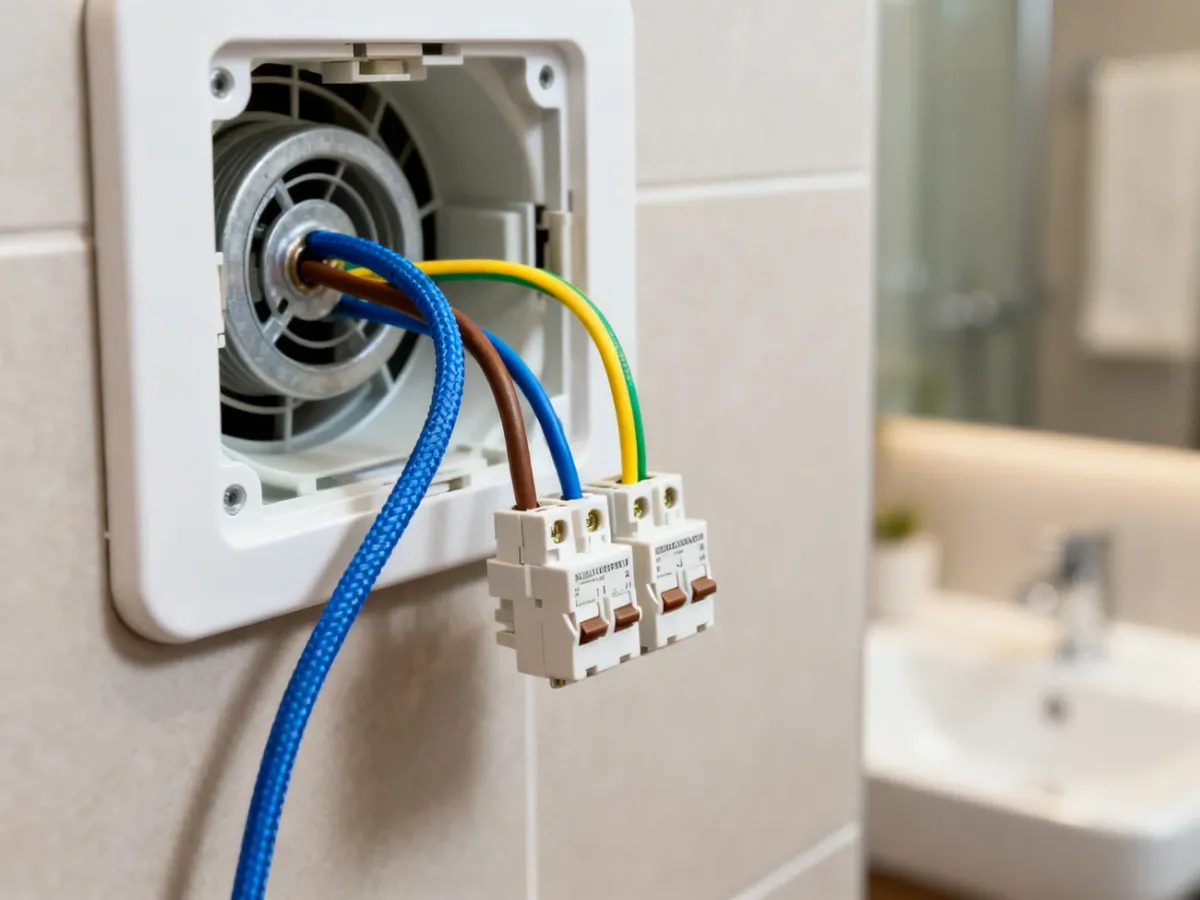

- Przygotuj końcówki przewodów. Zdejmij izolację tylko na długości wymaganej przez zacisk lub złączkę. Nie zostawiaj odsłoniętej miedzi poza miejscem połączenia. Nie skręcaj żył i nie zabezpieczaj połączeń samą taśmą izolacyjną.
- Podłącz wentylator standardowy. Żyłę fazową podłącz do zacisku L, a neutralną do N. Jeśli urządzenie ma zacisk PE, połącz go z przewodem ochronnym instalacji. Zastosuj złączki Wago lub inne certyfikowane złącza dopuszczone do danego przewodu.
- Podłącz model z timerem. Stałą fazę doprowadź do L, fazę pojawiającą się po włączeniu światła do LT, a przewód neutralny do N. Stała faza zasila elektronikę urządzenia także po zgaszeniu światła, natomiast LT przekazuje sygnał rozpoczęcia pracy. Dzięki temu wentylator może działać jeszcze przez ustawiony czas.
- Podłącz model z higrostatem. Wariant z pełną automatyką wymaga zwykle L, N i LT. Wentylator może wtedy reagować zarówno na wzrost wilgotności, jak i na włączenie oświetlenia. Niektóre modele mogą działać tylko z L i N, uruchamiając się wyłącznie po przekroczeniu ustawionego poziomu wilgotności. Decyzję podejmij na podstawie schematu producenta.
- Zabezpiecz połączenia. Sprawdź, czy każda żyła jest całkowicie osadzona w złączce, nie wysuwa się i nie ma widocznych fragmentów przewodnika poza zaciskiem. Ułóż przewody tak, aby nie były zgniecione przez obudowę.
- Zamocuj obudowę. Przykręć wentylator zgodnie z instrukcją, przeprowadź przewód przez przewidziany przepust i załóż maskownicę. Urządzenie powinno znajdować się w miejscu dopuszczonym przez producenta i mieć stopień ochrony odpowiedni do warunków w łazience, na przykład IPX4, jeśli wymaga tego lokalizacja.
- Włącz zasilanie i wykonaj próbę. Po zamknięciu wszystkich osłon załącz bezpiecznik. Sprawdź działanie przy włączaniu światła, po jego wyłączeniu oraz reakcję timera lub higrostatu, jeśli urządzenie je ma.
Co sprawdzić, gdy wentylator nie działa?
Przed ponownym otwarciem obudowy wyłącz zasilanie i ponownie potwierdź brak napięcia. Nie poprawiaj połączeń przy załączonym obwodzie. Najczęstsze przyczyny problemów to pomylenie stałej fazy ze sterującą, brak przewodu neutralnego, luźna złączka albo podłączenie urządzenia niezgodnie z jego schematem.
Po montażu kontroluj działanie i czystość urządzenia w następujący sposób:
- przyłóż kartkę papieru do kratki przy pracującym wentylatorze, aby sprawdzić, czy powietrze jest zasysane,
- sprawdź, czy wirnik obraca się bez ocierania o obudowę,
- wyczyść kratkę i łopatki miękkim pędzelkiem lub odkurzaczem co około 3–6 miesięcy,
- kontroluj drożność kanału wentylacyjnego i nie zasłaniaj otworów nawiewnych w pomieszczeniu.
Przed przywróceniem zasilania upewnij się, że:
- wszystkie złączki są prawidłowo zamknięte lub dokręcone,
- żadna odizolowana żyła nie wystaje poza złączkę,
- przewód PE jest podłączony tylko wtedy, gdy wymaga tego klasa ochronności urządzenia,
- obudowa i pokrywa punktu przyłączenia są zamknięte,
- podłączenie odpowiada schematowi konkretnego modelu.
Brak przewodu neutralnego, niejasne oznaczenia lub nietypowy układ starej instalacji to powód, aby zrezygnować z samodzielnego montażu. W takiej sytuacji elektryk może bezpiecznie ustalić układ obwodu i doprowadzić brakujące żyły.
Prace przy instalacji elektrycznej w łazience wiążą się z ryzykiem porażenia i powinny być wykonywane przez osobę posiadającą odpowiednie kwalifikacje. W razie jakichkolwiek wątpliwości skorzystaj z pomocy elektryka.
