Bezpieczna instalacja elektryczna w łazience musi uwzględniać podział na strefy ochronne, właściwy stopień ochrony IP, zabezpieczenie RCD o prądzie zadziałania nie większym niż 30 mA oraz miejscowe połączenia wyrównawcze. Zasady wynikają przede wszystkim z normy PN-HD 60364-7-701. Ze względu na ryzyko porażenia prace powinien wykonać i sprawdzić elektryk z odpowiednimi kwalifikacjami.
Dlaczego łazienka wymaga szczególnych zasad?
Woda, para wodna i możliwość kontaktu ciała z metalowymi elementami zwiększają ryzyko porażenia prądem. Z tego powodu rozmieszczenie gniazd, opraw oświetleniowych, przewodów i urządzeń nie może wynikać wyłącznie z wygody albo aranżacji wnętrza.
Podstawą projektowania jest norma PN-HD 60364-7-701, dotycząca pomieszczeń wyposażonych w wannę lub prysznic. Wymagania trzeba odczytywać razem z konkretnym układem łazienki, rodzajem urządzeń i zastosowanym systemem ochrony. Samo użycie osprzętu z klapką lub oznaczeniem IP44 nie zastępuje prawidłowego wyznaczenia stref.
Nie wykonuj samodzielnie modyfikacji obwodów 230 V w łazience. Błąd może pozostać niewidoczny do chwili kontaktu człowieka z wodą lub uszkodzonym urządzeniem.

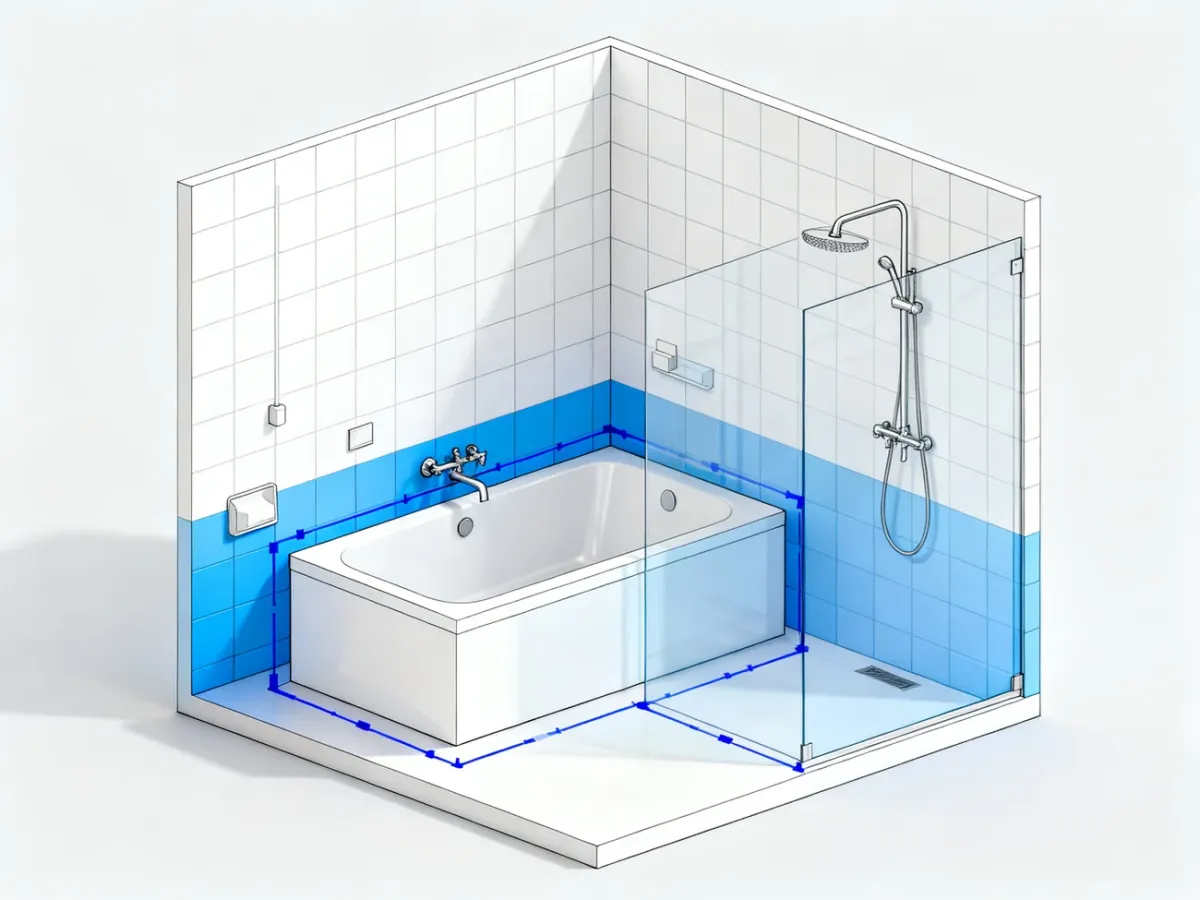

Jak wyznaczyć strefy ochronne w łazience?
Strefy określają, jaki sprzęt można zamontować w pobliżu wanny albo prysznica. Ich granice wyznacza się w odniesieniu do rzeczywistego wyposażenia, a nie do planowanego położenia mebli.
- Strefa 0 – wnętrze wanny lub brodzika. Urządzenia przeznaczone do tego miejsca muszą mieć co najmniej stopień ochrony IPX7, czyli ochronę przed skutkami krótkotrwałego zanurzenia.
- Strefa 1 – przestrzeń nad wanną lub brodzikiem, do wysokości 2,25 m od podłogi, ograniczona pionową płaszczyzną wyznaczoną przez zewnętrzną krawędź wanny albo brodzika. Wymagany jest co najmniej stopień IPX4, a w warunkach narażenia na silne strumienie wody może być potrzebny IPX5.
- Strefa 2 – obszar znajdujący się do 60 cm na zewnątrz od granicy strefy 1, również do wysokości 2,25 m. Osprzęt powinien mieć co najmniej IPX4.
- Strefa 3 – obszar poza strefą 2, w którym ryzyko bezpośredniego zachlapania jest mniejsze. W przywoływanych opracowaniach dla tej strefy wskazuje się minimum IPX1, ale dobór osprzętu nadal musi odpowiadać warunkom pomieszczenia.
Przy natrysku bez brodzika nie można mechanicznie przenieść wymiarów z łazienki wyposażonej w wannę lub brodzik. Obszar natrysku wyznacza się według konstrukcji kabiny, stałych ścianek i zasięgu wody. W takich pomieszczeniach norma przewiduje odmienny układ stref, dlatego granice powinien określić projektant lub elektryk na miejscu.
Strefy obejmują także przestrzeń pod wanną lub brodzikiem, jeśli nie ma trwałej przegrody ograniczającej dostęp. W praktyce oznacza to, że przewodu albo urządzenia nie można uznać za bezpieczne tylko dlatego, że znajduje się nisko i jest zasłonięte elementem wyposażenia.
Jakie wymogi techniczne musi spełniać instalacja?
Stopień ochrony IP opisuje odporność obudowy na dostęp ciał obcych oraz wodę. W oznaczeniu IPX7 cyfra „X” oznacza brak podanej klasy ochrony przed ciałami stałymi, a cyfra „7” ochronę przed skutkami zanurzenia. Nie należy utożsamiać IPX4 z pełną odpornością na wodę. Jest to ochrona przed bryzgami, nie przed dowolnym strumieniem.
| Strefa | Minimalne IP | Uwagi |
|---|---|---|
| 0 | IPX7 | Wnętrze wanny lub brodzika. Standardowe gniazda są niedopuszczalne. |
| 1 | IPX4, a przy silnych strumieniach IPX5 | Możliwe są tylko urządzenia przewidziane dla tej strefy, między innymi wybrane podgrzewacze wody. |
| 2 | IPX4 | Dopuszcza się wybrane urządzenia stałe, na przykład oprawy o odpowiedniej klasie ochronności. |
| 3 | IPX1 jako minimum wskazywane w zestawieniach normowych | Tu planuje się gniazda i część osprzętu, ale nadal trzeba uwzględnić zachlapania i dobór obudowy. |
Obwody łazienkowe powinny być chronione przez wyłącznik różnicowoprądowy RCD o znamionowym prądzie różnicowym nie większym niż 30 mA. RCD wykrywa prąd odpływający poza prawidłową drogę i może odłączyć zasilanie szybciej, ograniczając ryzyko porażenia. Nie zastępuje jednak przewodu ochronnego, prawidłowego uziemienia ani sprawnej izolacji.
W niektórych układach ochronę można oprzeć na obwodach SELV lub PELV, lecz wymaga to zastosowania właściwego źródła zasilania, separacji i osprzętu. W strefie 0 źródło zasilania obwodu SELV musi znajdować się poza tą strefą. Dobór takiego rozwiązania nie powinien być improwizowany podczas remontu.
Istotne są także miejscowe połączenia wyrównawcze. Łączy się nimi przewodzące części obce oraz przewody ochronne, między innymi metalowe rury, baterie, krany, grzejniki, metalowe wanny, podgrzewacze i inne elementy, które mogą znaleźć się pod napięciem w razie uszkodzenia izolacji. Zakres połączeń zależy od konstrukcji budynku i zastosowanych instalacji, dlatego ocenia go elektryk.
Jak bezpiecznie prowadzić przewody w łazience?
Przebieg przewodów powinien być przewidywalny i ograniczony do urządzeń znajdujących się w łazience. Nie prowadzi się przez to pomieszczenie przypadkowych obwodów zasilających inne części budynku, szczególnie w sposób utrudniający późniejszą identyfikację lub naprawę.
Najważniejsze zasady prowadzenia instalacji są następujące:
- Przewody prowadzi się w pionowych i poziomych strefach instalacyjnych, a nie po skosie.
- Trasy powinny być dokumentowane przed zakryciem tynkiem, płytkami albo zabudową.
- W ścianach ograniczających strefy 0, 1 i 2 przewody prowadzi się zgodnie z wymaganiami normy, z uwzględnieniem głębokości, rodzaju obwodu i zastosowanego RCD.
- Puszki, rozgałęźniki, rozdzielnice i typowy osprzęt łączeniowy umieszcza się poza strefami 0, 1 i 2.
- Przy obróbce przewodów nie wolno uszkodzić żyły ochronnej ani izolacji, ponieważ takie uszkodzenie może pozostać niewidoczne po wykończeniu ściany.
W praktyce przewody układa się podtynkowo, w rurach albo kanałach instalacyjnych. Przekrój, liczba żył i sposób zabezpieczenia wynikają z obciążenia obwodu, długości trasy i projektu. Nie należy dobierać przewodu wyłącznie na podstawie tego, że zmieści się w istniejącej bruździe.

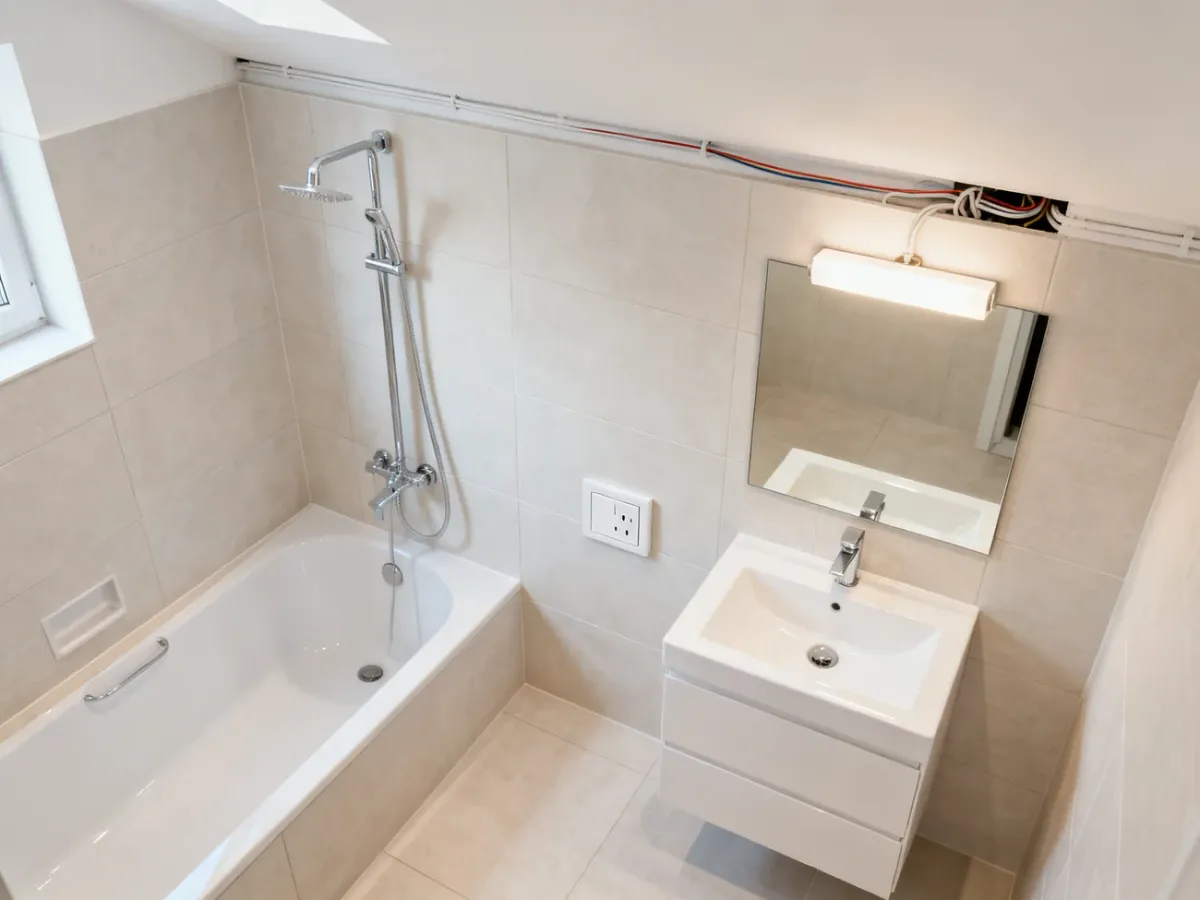

Gdzie montować gniazda i włączniki?
Gniazda wtyczkowe planuje się w obszarze poza strefami mokrymi, zwyczajowo określanym jako strefa 3. Nie należy montować ich w strefie 0 ani 1. W strefie 2 również nie powinno się umieszczać standardowych gniazd, nawet jeśli obudowa ma klapkę. Decydujące znaczenie ma położenie względem wanny, brodzika, natrysku i umywalki.
Gniazdo przy umywalce powinno znajdować się poza miejscem narażonym na bezpośrednie zachlapanie. Wysokość około 110–140 cm od podłogi bywa wygodna, ale nie jest uniwersalnym wymogiem dla każdego układu. Trzeba uwzględnić wysokość blatu, misy, lustra, szafki i urządzenia. Gniazdo pralki lokalizuje się poza strefami mokrymi, zgodnie z instrukcją urządzenia i możliwością bezpiecznego odłączenia zasilania.
Włącznik światła najczęściej montuje się przy wejściu, poza łazienką. W rozwiązaniach dopuszczonych do stosowania wewnątrz pomieszczenia musi on znajdować się poza strefami, w których jego użycie byłoby narażone na wodę. Konkretna wysokość wynika z projektu, ergonomii i wymagań danego osprzętu, dlatego popularne wartości 115 albo 140 cm należy traktować jako wytyczne projektowe, a nie automatyczną regułę dla każdej łazienki.
W strefie 3 warto zastosować gniazda z klapką i stopniem ochrony dobranym do przewidywanych zachlapań. IP44 jest częstym wyborem dla gniazd łazienkowych, ale samo oznaczenie IP44 nie legalizuje montażu w niewłaściwej strefie.
Najczęstsze błędy wynikają z pośpiechu i zmian wprowadzanych po ułożeniu płytek:
- montaż gniazda zbyt blisko wanny, brodzika lub natrysku,
- brak wyłącznika RCD albo podłączenie obwodu do niewłaściwego zabezpieczenia,
- pominięcie połączeń wyrównawczych dla metalowych elementów,
- zakrycie tras przewodów bez dokumentacji i pomiarów,
- dobór osprzętu wyłącznie według wyglądu, bez sprawdzenia jego IP i przeznaczenia.
Elementy automatyki lub systemu Smart Home mogą poprawić wygodę, lecz nie zmieniają zasad ochrony. Sterownik oświetlenia, czujnik wilgotności czy czujnik zalania musi mieć zasilanie, obudowę i lokalizację dobrane do konkretnej strefy. Automatyka nie zastępuje RCD ani połączeń wyrównawczych.
O czym pamiętać przed zakończeniem prac?
Przed zamknięciem remontu elektryk powinien sprawdzić nie tylko działanie lamp i gniazd. Instalacja wymaga pomiarów odbiorczych, a wyniki należy zachować wraz z dokumentacją obwodów.
Końcowa kontrola powinna obejmować:
- potwierdzenie, że strefy ochronne wyznaczono zgodnie z układem wanny, brodzika lub natrysku bez brodzika,
- sprawdzenie stopnia ochrony IP zastosowanego osprzętu,
- test działania RCD 30 mA oraz weryfikację ciągłości przewodów ochronnych,
- pomiar rezystancji izolacji i pozostałe pomiary wymagane dla danego układu instalacji,
- sprawdzenie połączeń wyrównawczych miejscowych,
- przekazanie protokołów pomiarowych i dokumentacji powykonawczej.
Instalacja elektryczna w łazience nie powinna być oceniana wyłącznie po tym, czy gniazdo działa i czy oprawa świeci. O bezpieczeństwie decydują odległości od wody, właściwe strefy, zabezpieczenia, stan przewodów oraz potwierdzone pomiarami wykonanie.
Artykuł ma charakter informacyjny i nie zastępuje projektu, aktualnego tekstu norm ani oceny instalacji przez elektryka z odpowiednimi kwalifikacjami. Wymagania techniczne mogą zależeć od układu pomieszczenia, rodzaju instalacji i aktualnych przepisów.
