Wentylacja grawitacyjna to naturalna wymiana powietrza w budynku, wykorzystująca różnicę temperatur, gęstości i ciśnienia powietrza. Ciepłe, zużyte powietrze unosi się kanałami wentylacyjnymi i uchodzi na zewnątrz, a świeże napływa do pomieszczeń przez nawiewniki, otwarte okna lub kontrolowane nieszczelności. System działa bez wentylatorów i zasilania elektrycznego, ale jego wydajność zależy od pogody, drożności kanałów oraz dopływu powietrza.
Jak działa wentylacja grawitacyjna?

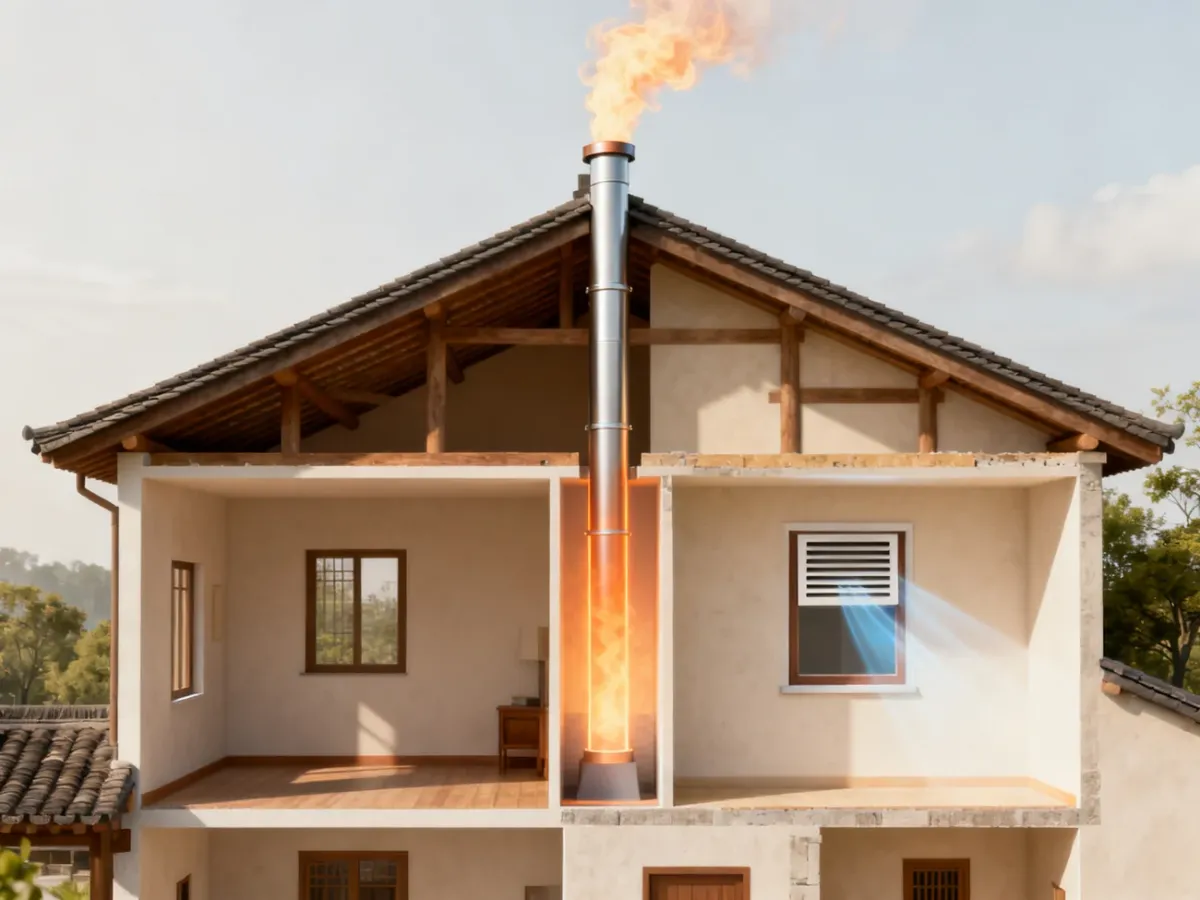

Podstawą działania jest konwekcja, czyli ruch powietrza wywołany różnicą temperatur. Powietrze ogrzane wewnątrz domu ma mniejszą gęstość niż chłodniejsze powietrze zewnętrzne, dlatego unosi się ku górze. Trafia do kratek wentylacyjnych, a następnie pionowym kanałem kominowym wydostaje się ponad dach.
Ten ruch nazywa się ciągiem kominowym. W kanale powstaje różnica ciśnień, która umożliwia wywiew powietrza. Na jego miejsce musi jednak napłynąć świeże powietrze. W starszych budynkach dostawało się ono przez nieszczelności okien i drzwi. W nowoczesnych, szczelnych domach potrzebne są nawiewniki okienne lub ścienne.
Skuteczność systemu zmienia się wraz z warunkami atmosferycznymi. Zimą, gdy różnica temperatur między wnętrzem a otoczeniem jest duża, ciąg zwykle działa intensywniej. Latem, podczas ciepłych i bezwietrznych dni, może wyraźnie osłabnąć. Przy niekorzystnym układzie ciśnień pojawia się też ciąg wsteczny, czyli napływ powietrza kanałem do pomieszczenia.
Co jest potrzebne, aby wentylacja działała poprawnie?
Sama kratka w ścianie nie tworzy sprawnego systemu. Wentylacja grawitacyjna wymaga współpracy kanałów wywiewnych, nawiewników i przepływu powietrza między pomieszczeniami. Najważniejsze warunki to:
- Drożne kanały wentylacyjne – przewody i kratki nie mogą być zasłonięte, zabrudzone ani przypadkowo zaklejone.
- Dopływ powietrza zewnętrznego – zapewniają go nawiewniki w oknach lub ścianach, szczególnie w budynkach z nowoczesną, szczelną stolarką.
- Przepływ między pomieszczeniami – drzwi do łazienki, toalety i innych pomieszczeń z wywiewem powinny mieć podcięcia lub otwory wentylacyjne.
- Pionowe kanały o właściwych parametrach – ich długość, przekrój i wyprowadzenie ponad dach wpływają na siłę ciągu. W przepisach technicznych wskazuje się między innymi minimalny przekrój 0,016 m² i najmniejszy wymiar 0,1 m.
- Regularne kontrole – przewody wentylacyjne wymagają okresowego sprawdzania i czyszczenia przez uprawnionego kominiarza.
Problemy z wymianą powietrza mogą objawiać się zaparowanymi szybami, utrzymującą się wilgocią, nieprzyjemnym zapachem, pleśnią albo nawiewem przez kratkę. W takiej sytuacji trzeba sprawdzić zarówno drożność kanałów, jak i dopływ powietrza. Nie należy zasłaniać kratek, aby ograniczyć chłód, ponieważ może to pogorszyć jakość powietrza i zwiększyć ryzyko ciągu wstecznego.
Wentylacja grawitacyjna a mechaniczna
Wentylacja mechaniczna wykorzystuje wentylatory do wymuszania przepływu. W wersji nawiewno-wywiewnej z rekuperacją może także odzyskiwać część ciepła z powietrza usuwanego. Najważniejsze różnice przedstawia tabela:
| Cecha | Wentylacja grawitacyjna | Wentylacja mechaniczna |
|---|---|---|
| Koszt inwestycji | Zwykle niższy, szczególnie w tradycyjnym budynku | Wyższy, ponieważ wymaga central wentylacyjnych, kanałów i automatyki |
| Koszty eksploatacji | Nie wymaga prądu do pracy, ale powoduje straty ciepła | Wymaga energii elektrycznej i okresowej konserwacji |
| Kontrola wydajności | Ograniczona, zależna od temperatury i wiatru | Możliwość regulowania intensywności wymiany powietrza |
| Wpływ na ogrzewanie | Brak odzysku ciepła, więc ogrzane powietrze uchodzi na zewnątrz | Rekuperacja ogranicza straty przez odzysk ciepła z wywiewu |
Zalety i wady wentylacji grawitacyjnej
Naturalny system nadal sprawdza się w wielu starszych i tradycyjnych budynkach. Jego mocne strony to:
- brak wentylatorów i zasilania elektrycznego,
- prosta konstrukcja z niewielką liczbą elementów,
- cicha praca,
- zwykle niższy koszt wykonania niż w przypadku rekuperacji,
- niewielkie wymagania serwisowe poza kontrolą i czyszczeniem kanałów.
Nie oznacza to jednak, że system jest całkowicie bezkosztowy. Zimą przez kanały może uchodzić ogrzane powietrze, które trzeba zastąpić nowym i ponownie ogrzać. W efekcie pojawiają się straty energii, szczególnie gdy ciąg jest zbyt intensywny.
Do ograniczeń tego rozwiązania należą:
- zależność od temperatury, wiatru i innych warunków pogodowych,
- mniejsza wydajność w ciepłe, bezwietrzne dni,
- brak odzysku ciepła i filtracji powietrza nawiewanego,
- ryzyko niedostatecznej wymiany powietrza w szczelnych budynkach,
- straty ciepła zwiększające zapotrzebowanie na ogrzewanie.
Kiedy wentylacja grawitacyjna ma sens?
Wentylacja grawitacyjna może być dobrym rozwiązaniem w tradycyjnym domu, szczególnie gdy projekt przewiduje sprawne kanały, właściwy nawiew i regularne kontrole. W nowym, bardzo szczelnym budynku energooszczędnym trudniej zapewnić jej stabilną pracę bez strat ciepła. W takich warunkach warto rozważyć wentylację mechaniczną z rekuperacją, która pozwala lepiej kontrolować ilość wymienianego powietrza i ograniczyć ucieczkę energii.
