Instalacja elektryczna to uporządkowany system przewodów, urządzeń, obwodów i zabezpieczeń, który doprowadza energię z sieci do oświetlenia, gniazd oraz urządzeń w budynku. Nie służy wyłącznie do zasilania odbiorników. Jej równie ważnym zadaniem jest ograniczanie ryzyka porażenia, zwarcia, przeciążenia i pożaru.
Czym jest instalacja elektryczna?
W domu instalacja elektryczna tworzy drogę przepływu energii od źródła zasilania, przez rozdzielnicę i przewody, aż do odbiorników. Obejmuje także elementy sterujące i ochronne, dlatego określenie „kable w ścianie” opisuje tylko jej fragment.
W typowym budynku mieszkalnym energia pochodzi z publicznej sieci elektroenergetycznej. Instalacja może być zasilana jednofazowo przy napięciu znamionowym 230 V albo korzystać z układu trójfazowego, w którym napięcie między przewodami fazowymi wynosi 400 V. Instalacje przemysłowe mają zwykle większą moc, bardziej rozbudowane zabezpieczenia i są projektowane pod konkretne maszyny, systemy sterowania oraz warunki pracy.
Z jakich elementów składa się instalacja?
Poszczególne części systemu pełnią różne funkcje, ale działają razem. Energia trafia do budynku, jest rozdzielana na obwody, przesyłana przewodami i wykorzystywana przez urządzenia końcowe.
| Element | Funkcja | Opis |
|---|---|---|
| Źródło zasilania | Dostarcza energię | Najczęściej jest nim sieć elektroenergetyczna. |
| Rozdzielnica | Rozdziela i chroni obwody | Zawiera aparaturę zabezpieczającą oraz punkty przyłączenia poszczególnych linii. |
| Przewody i kable | Przesyłają energię | Łączą rozdzielnicę z gniazdami, oprawami i urządzeniami. |
| Odbiorniki | Wykorzystują energię | Należą do nich między innymi lampy, sprzęt AGD, elektronarzędzia i urządzenia grzewcze. |

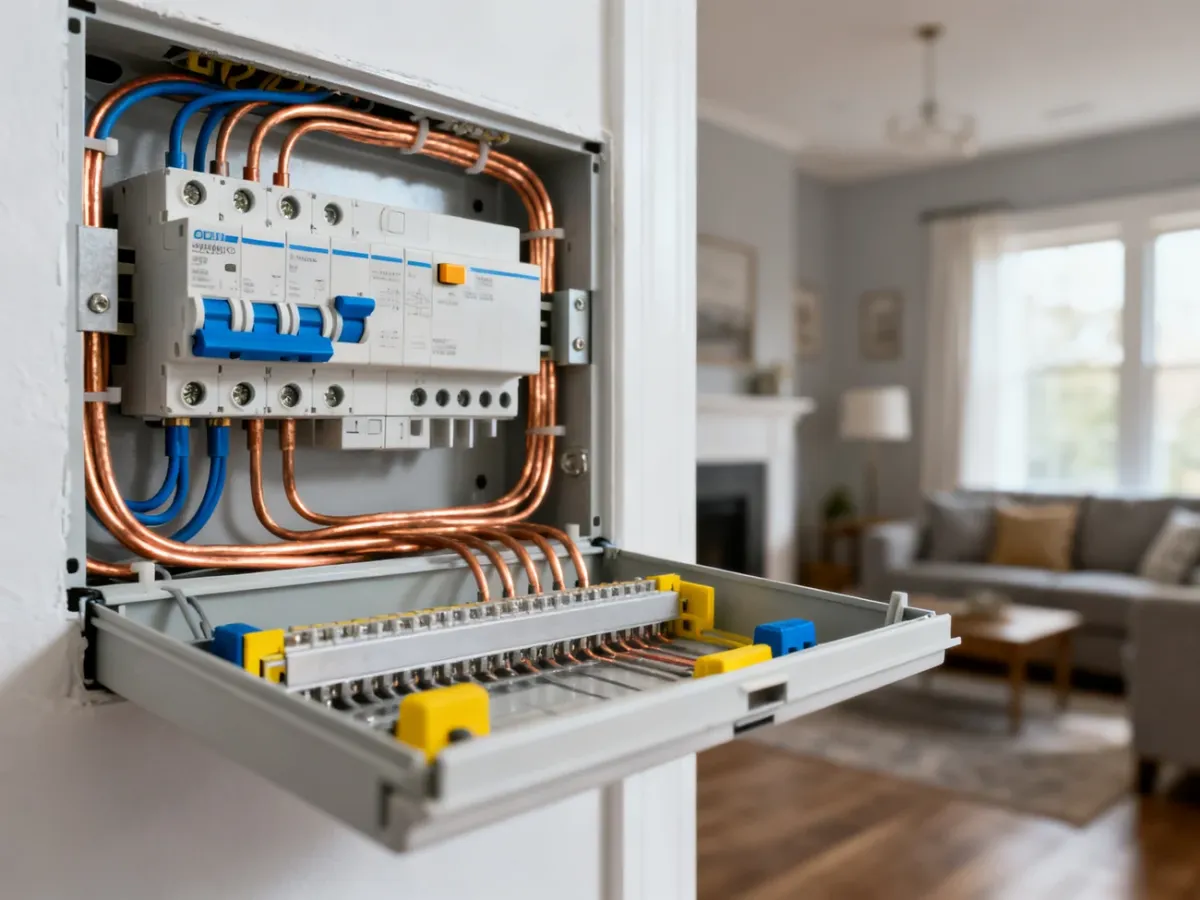

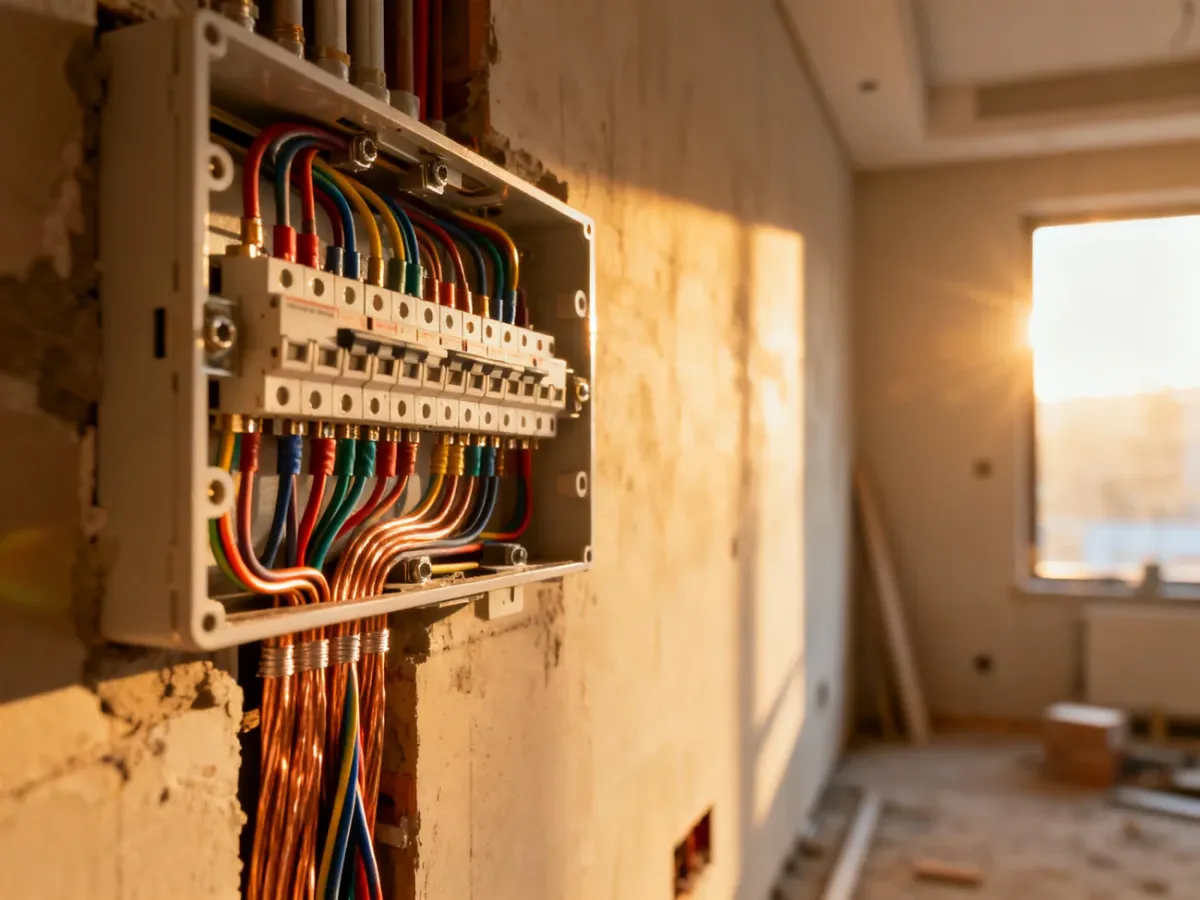

Rozdzielnica elektryczna jest centrum dystrybucji instalacji. Z niej energia trafia do osobnych obwodów, na przykład oświetleniowych, gniazdowych lub przeznaczonych dla konkretnego urządzenia. W rozdzielnicy znajdują się także wyłączniki i inne elementy ochronne.
Przewody wykonuje się najczęściej z miedzi, a ich przekrój dobiera do obciążenia, sposobu ułożenia i długości obwodu. Zbyt mały przekrój może powodować nadmierne nagrzewanie. Odbiornikami są wszystkie urządzenia pobierające energię i przekształcające ją w światło, ciepło, ruch albo pracę układów elektronicznych.
Jak instalacja chroni użytkownika i budynek?
Ochrona nie opiera się na jednym urządzeniu. W rozdzielnicy stosuje się kilka rodzajów zabezpieczeń, z których każde reaguje na inny rodzaj zagrożenia:
- Wyłącznik nadprądowy odłącza obwód przy przeciążeniu lub zwarciu, chroniąc przewody przed nadmiernym prądem.
- Wyłącznik różnicowoprądowy RCD wykrywa nierównowagę prądu, która może wskazywać na jego upływ do ziemi, i odłącza zasilanie w sytuacji zagrożenia porażeniem.
- Ogranicznik przepięć ogranicza skutki krótkotrwałego wzrostu napięcia, na przykład związanego z wyładowaniem atmosferycznym lub zakłóceniem w sieci.
- Uziemienie i przewód ochronny tworzą drogę odprowadzenia prądu uszkodzeniowego oraz wspierają działanie zabezpieczeń.
Wyłącznik nadprądowy bywa potocznie nazywany „korkiem”, ale poprawna nazwa techniczna opisuje jego rzeczywistą funkcję. Z kolei wyłącznik różnicowoprądowy nie zastępuje zabezpieczenia nadprądowego, ponieważ reaguje na inne zjawisko. Dobór aparatury, jej połączenie i sprawdzenie działania wymagają wiedzy oraz pomiarów.
Dlaczego instalację dzieli się na obwody?
Podział na obwody pozwala dopasować przewody i zabezpieczenia do rodzaju odbiorników. Awaria jednej linii nie musi wtedy pozbawić zasilania całego mieszkania, a elektryk może łatwiej zlokalizować problem.
Najczęściej wydziela się obwody oświetleniowe, gniazdowe, siłowe oraz dedykowane dla urządzeń o większej mocy. Płyta indukcyjna, piekarnik, podgrzewacz wody czy ładowarka samochodu elektrycznego mogą wymagać osobnego obwodu. O tym, czy urządzenie pracuje przy 230 V, czy korzysta z kilku faz, decyduje jego schemat przyłączenia i dokumentacja producenta. Określenie „płyta 400 V” nie zawsze oznacza odbiornik zasilany napięciem międzyfazowym 400 V, dlatego nie należy na tej podstawie samodzielnie dobierać przewodów ani zabezpieczeń.
Instalację projektuje się pod przewidywane obciążenia całego budynku, a nie tylko pojedynczego urządzenia. Znaczenie ma także moc przyłączeniowa, liczba faz, stan istniejących przewodów i sposób ich ułożenia. Samo zwiększenie wartości zabezpieczenia nie rozwiązuje problemu, jeśli przewody lub pozostałe elementy instalacji nie są do tego przystosowane.
O czym pamiętać przy użytkowaniu?
Nie należy samodzielnie przerabiać rozdzielnicy, dodawać gniazd ani podłączać urządzeń dużej mocy bez oceny istniejącego obwodu. Każda modyfikacja powinna zostać wykonana i sprawdzona przez elektryka posiadającego wymagane kwalifikacje, w tym uprawnienia SEP. Instalacja wymaga także okresowych kontroli i pomiarów zgodnie z wymaganiami dla danego budynku.
Dobrze zaprojektowany system łączy zasilanie, przewody, rozdzielnicę, obwody, odbiorniki i zabezpieczenia w jedną logiczną całość. Dzięki temu energia dociera do urządzeń, a skutki przeciążeń, zwarć i uszkodzeń są ograniczane.
Prace przy instalacji elektrycznej mogą stwarzać zagrożenie dla zdrowia, życia i mienia. Wszelkie modyfikacje, podłączenia oraz pomiary należy powierzyć osobie posiadającej wymagane kwalifikacje elektryczne.
