Więźba dachowa to szkielet konstrukcyjny dachu. Przenosi obciążenia od pokrycia, śniegu i wiatru na ściany nośne budynku, wpływając na stabilność całej konstrukcji, kształt dachu oraz możliwość wykorzystania poddasza.
Czym jest więźba dachowa?
Więźba dachowa jest nośną częścią dachu, najczęściej wykonaną z drewna konstrukcyjnego. Tworzy układ belek i podpór, na którym opierają się kolejne warstwy dachu. Jej zadaniem jest bezpieczne przejęcie ciężaru własnego konstrukcji, pokrycia dachowego, śniegu, wiatru oraz innych obciążeń przewidzianych w projekcie.
Obciążenia są przekazywane przez elementy więźby na murłaty, ściany nośne i pozostałą konstrukcję budynku. Układ więźby dobiera się do rozpiętości ścian, kształtu oraz kąta nachylenia dachu. Ma on także znaczenie dla wysokości pomieszczeń pod skosami i możliwości adaptacji poddasza na cele użytkowe.

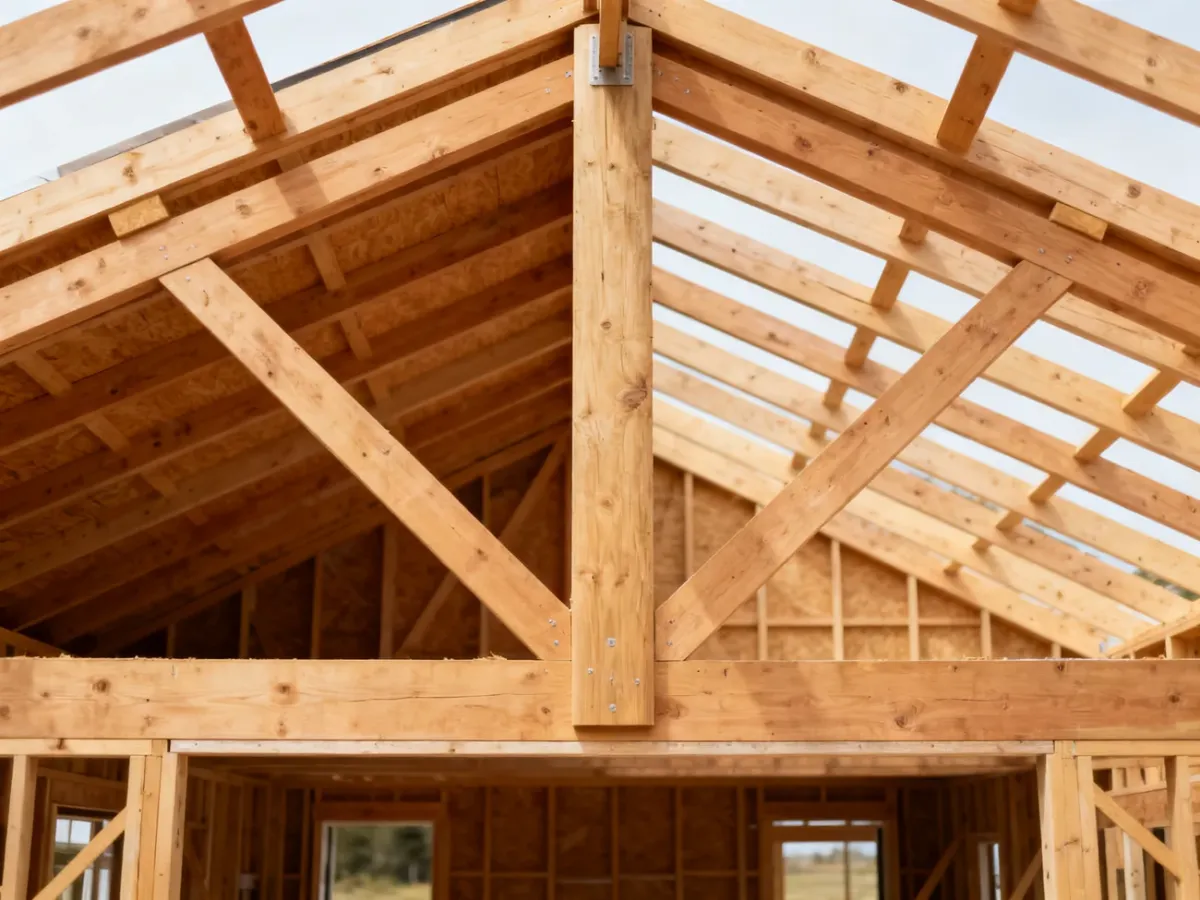

Z czego składa się więźba dachowa?
Poszczególne elementy więźby pełnią różne funkcje. Ich liczba, przekroje i sposób połączenia wynikają z projektu konstrukcyjnego, dlatego nie powinno się dobierać ich wyłącznie na podstawie wyglądu dachu. Najczęściej spotyka się:
- Krokwie – nachylone belki tworzące podstawowy układ połaci. Podtrzymują warstwy dachu i przekazują obciążenia na podpory.
- Murłaty – belki ułożone na ścianach, na których opierają się dolne końce krokwi. Oddziela się je od muru warstwą izolującą przed wilgocią.
- Płatwie – poziome belki podpierające krokwie w wybranych punktach. Mogą opierać się na słupach lub innych elementach konstrukcyjnych.
- Jętki – belki łączące parę krokwi i zwiększające sztywność układu, szczególnie przy większej rozpiętości dachu.
- Słupy – pionowe podpory przenoszące obciążenia z płatwi na strop lub inne elementy nośne.
- Miecze – ukośne elementy usztywniające, które ograniczają przesuwanie i odkształcanie się konstrukcji.
Jakie są rodzaje więźby dachowej?
Typ więźby zależy przede wszystkim od rozpiętości budynku, geometrii dachu i planowanego sposobu wykorzystania poddasza. W budownictwie jednorodzinnym często stosuje się trzy układy tradycyjne.
| Typ więźby | Maksymalna rozpiętość | Główne zastosowanie |
|---|---|---|
| Więźba krokwiowa | około 6–7 m | Proste, niewielkie budynki, najczęściej z dachem dwuspadowym |
| Więźba jętkowa | około 9 m | Budynki o średniej rozpiętości, gdy potrzebne jest dodatkowe usztywnienie krokwi |
| Więźba płatwiowo-kleszczowa | około 11 m | Większe lub bardziej złożone dachy, wymagające dodatkowych podpór |
Więźba krokwiowa jest najprostszym rozwiązaniem. Para krokwi opiera się na murłatach i łączy w kalenicy. Więźba jętkowa wykorzystuje dodatkową belkę, czyli jętkę, która stabilizuje krokwie przy większych rozpiętościach.
Więźba płatwiowo-kleszczowa ma bardziej rozbudowany układ. Płatwie podpierają krokwie, a słupy i kleszcze pomagają przenieść obciążenia na niższe elementy budynku. Taki system daje większą swobodę przy projektowaniu większych dachów, ale może wpływać na układ poddasza przez obecność słupów.
Dlaczego jakość drewna ma znaczenie?
Więźba pracuje pod stałym obciążeniem, dlatego drewno powinno mieć parametry zgodne z projektem i dokumentacją konstrukcyjną. W praktyce często stosuje się drewno klasy wytrzymałości C24, którego właściwości określa norma PN-EN 338. Oznaczenie klasy informuje o parametrach wytrzymałościowych i sztywności materiału, a nie o samym gatunku drewna.
Najczęściej wykorzystuje się drewno sosnowe lub świerkowe. Istotne jest jego wysuszenie, ponieważ zbyt wilgotne elementy mogą podczas wysychania kurczyć się, skręcać i pękać. W materiałach konstrukcyjnych często przyjmuje się wilgotność na poziomie około 16–18%. Suszenie komorowe ogranicza także ryzyko rozwoju grzybów i obecności szkodników.
Powierzchnia drewna może być strugana, co ułatwia kontrolę jakości i ogranicza liczbę miejsc, w których zatrzymuje się wilgoć. Impregnacja zabezpiecza materiał przed czynnikami biologicznymi, a w określonych systemach także przed ogniem. Sposób ochrony powinien odpowiadać warunkom użytkowania oraz wymaganiom projektu.
Więźba tradycyjna czy prefabrykowana?

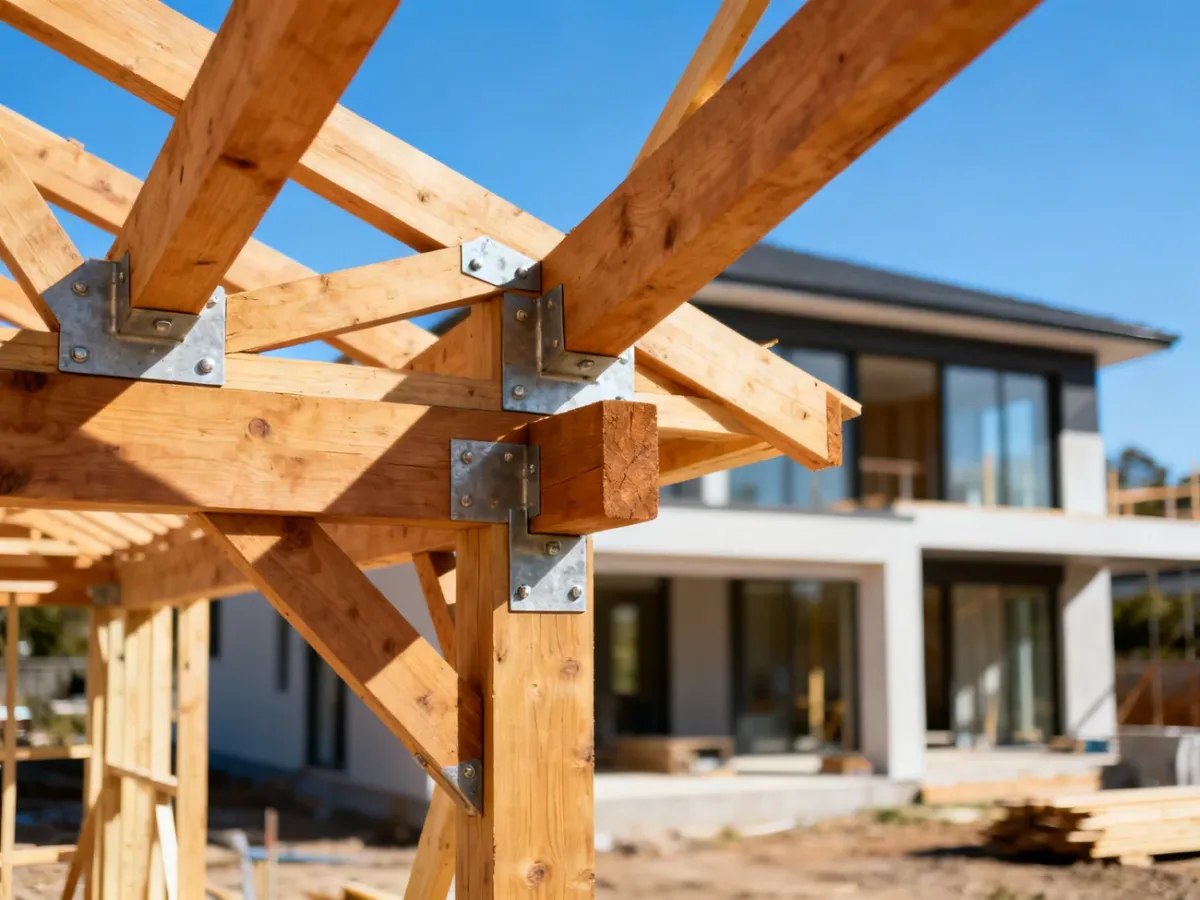

W przypadku więźby tradycyjnej cieśle docinają i łączą elementy bezpośrednio na placu budowy. Rozwiązanie to pozwala dopasować konstrukcję do nietypowej geometrii dachu i ułatwia wprowadzanie zmian w trakcie prac. Wymaga jednak doświadczonej ekipy, dokładności oraz dłuższego czasu wykonania.
Więźba prefabrykowana, nazywana także kratownicową, powstaje w zakładzie na podstawie projektu. Gotowe wiązary są dostarczane na budowę i ustawiane przy użyciu dźwigu. Produkcja w kontrolowanych warunkach zapewnia powtarzalność wymiarów, a montaż przebiega zwykle szybciej niż przy tradycyjnej ciesielce.
Prefabrykowane wiązary mogą ograniczać przestrzeń poddasza przez obecność słupków i krzyżulców. Tradycyjna więźba daje pod tym względem większą swobodę, szczególnie przy planowaniu otwartego poddasza użytkowego. O wyborze rozwiązania powinny decydować projekt, rozpiętość ścian, kształt dachu i wymagania konstruktora.
Najważniejsze jest to, aby więźba została wykonana zgodnie z projektem, z materiału o potwierdzonych parametrach. To właśnie ten układ przenosi obciążenia na budynek i tworzy podstawę trwałego, stabilnego dachu.
