Nie ma jednej uniwersalnej głębokości odwiertu pod gruntową pompę ciepła. W typowych domach jednorodzinnych pionowe sondy mają zwykle 70–150 m, ale ostateczny wynik powinien wynikać z obliczeń zapotrzebowania budynku na ciepło, przewodności gruntu i lokalnych warunków geologicznych. Liczy się nie tylko głębokość pojedynczego odwiertu, lecz także łączna długość wymiennika, liczba sond oraz ich rozmieszczenie.
Dlaczego głębokość odwiertu ma znaczenie?

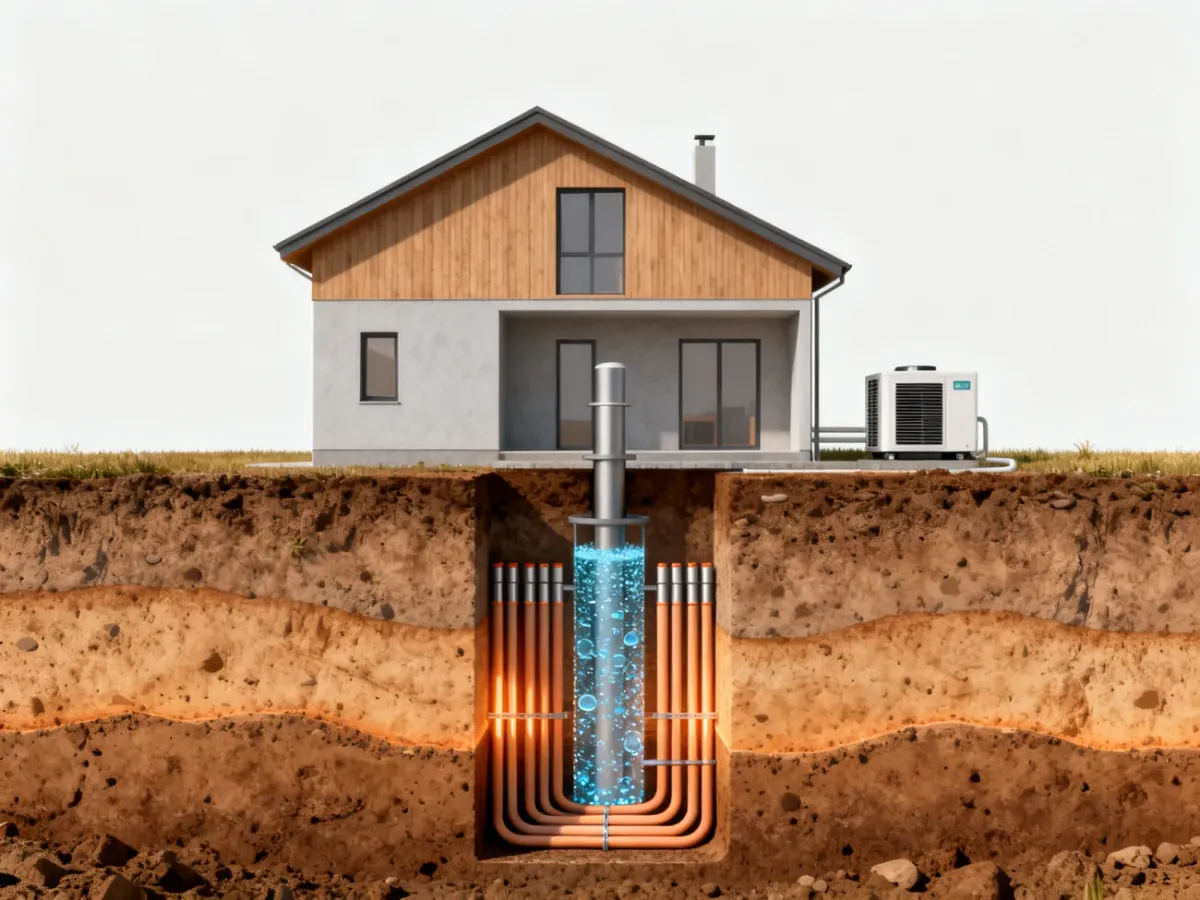

Odwiert jest częścią dolnego źródła ciepła, czyli układu, który odbiera energię z gruntu i przekazuje ją do pompy ciepła. W pionowej sondzie krąży roztwór niezamarzający, najczęściej na bazie glikolu. Płyn ogrzewa się od gruntu, a następnie oddaje energię w parowniku urządzenia.
Wierzchnia warstwa ziemi reaguje na zmiany temperatury powietrza. W Polsce strefa przemarzania sięga zwykle około 0,8–1,4 m, zależnie od regionu i warunków. Głębiej wpływ sezonowych wahań stopniowo maleje, a temperatura gruntu staje się bardziej stabilna. Dzięki temu sonda może pracować w przewidywalnych warunkach także zimą.
Nie oznacza to jednak, że każdy głębszy odwiert automatycznie poprawi działanie instalacji. Zbyt małe dolne źródło może prowadzić do wychładzania gruntu, spadku temperatury glikolu i obniżenia współczynnika COP. Z kolei przewymiarowanie odwiertów zwiększa koszt inwestycji bez proporcjonalnej korzyści. Dlatego głębokość dobiera się razem z całkowitą długością wymiennika.
Co decyduje o głębokości i liczbie odwiertów?
Projektant powinien najpierw określić obciążenie cieplne budynku, a nie dobierać odwierty wyłącznie na podstawie jego powierzchni. Znaczenie mają także izolacja przegród, temperatura zasilania instalacji grzewczej, przygotowanie ciepłej wody i przewidywany czas pracy pompy.
Najważniejsze czynniki wpływające na projekt to:
- Zapotrzebowanie cieplne budynku – większa moc pompy zwykle wymaga większej łącznej długości sond.
- Przewodność cieplna gruntu – wilgotne i zwarte warstwy często przekazują ciepło lepiej niż suche piaski, ale dokładna ocena wymaga danych geologicznych.
- Warunki hydrogeologiczne – obecność wód gruntowych i układ warstw może zmienić możliwą moc odbioru ciepła.
- Powierzchnia działki – ograniczone miejsce sprzyja głębszym sondom, które trzeba jednak rozmieścić z zachowaniem wymaganych odstępów.
- Technologia wykonania i budżet – głębszy odwiert nie zawsze jest korzystniejszy od kilku krótszych, ponieważ znaczenie mają warunki wiercenia i formalności.
Poniższe wartości są wyłącznie orientacyjne. Nie zastępują projektu dolnego źródła, ponieważ ta sama moc pompy może wymagać innej długości sond w dwóch różnych lokalizacjach:
| Moc pompy | Przykładowa liczba odwiertów | Orientacyjna głębokość |
|---|---|---|
| około 6 kW | 2 | około 70–80 m każdy |
| około 10 kW | 2–3 | około 70–100 m każdy |
| około 15 kW | 3–4 lub więcej | około 100–150 m każdy |
Podane scenariusze nie oznaczają, że pompa o konkretnej mocy zawsze wymaga wskazanej liczby odwiertów. O wyniku decyduje projektant na podstawie obliczonej mocy chłodniczej pompy, parametrów gruntu i wymaganej rocznej ilości energii.
Jakie głębokości stosuje się w praktyce?
W instalacjach z kolektorem pionowym często spotyka się odwierty o głębokości 70–100 m. W większych budynkach albo przy mniej korzystnych warunkach gruntowych stosuje się sondy sięgające 150 m, a czasem 200 m. Nie należy jednak traktować tych wartości jako standardu obowiązującego na każdej działce.
Alternatywą jest kolektor poziomy. Rury układa się wtedy na dużej powierzchni działki, zwykle na głębokości około 1–1,5 m. Takie rozwiązanie nie wymaga głębokich odwiertów, ale potrzebuje wolnego terenu i nie może być później zabudowane ani intensywnie zadrzewione. Na małej działce kolektor pionowy bywa łatwiejszy do zastosowania.
Jakie formalności zależą od głębokości?
Przy planowaniu odwiertów trzeba uwzględnić Prawo geologiczne i górnicze. Poniższy podział opisuje podstawową ścieżkę wskazywaną dla pionowych sond, ale przed rozpoczęciem prac należy potwierdzić wymagania właściwego organu, ponieważ znaczenie mogą mieć także lokalizacja, sposób prowadzenia robót i aktualne przepisy.
| Głębokość odwiertu | Dokumentacja | Organ lub procedura |
|---|---|---|
| Do 30 m | Zwykle brak projektu robót geologicznych wynikającego z Prawa geologicznego i górniczego | Należy sprawdzić inne wymagania dotyczące konkretnej inwestycji |
| Powyżej 30 m do 100 m | Projekt robót geologicznych | Zgłoszenie do starosty, z uwzględnieniem procedury sprzeciwu |
| Powyżej 100 m | Projekt robót geologicznych oraz dodatkowa dokumentacja, w tym plan ruchu zakładu górniczego, jeśli jest wymagana | Właściwy organ administracji geologicznej i Okręgowy Urząd Górniczy w zakresie zatwierdzenia planu ruchu |
Dla odwiertów o głębokości większej niż 30 m projekt robót geologicznych zgłasza się właściwemu staroście. W opisywanej procedurze brak sprzeciwu w ciągu 30 dni pozwala na rozpoczęcie prac, jednak termin należy liczyć od prawidłowego i kompletnego zgłoszenia. Przy odwiertach przekraczających 100 m dochodzą bardziej wymagające zasady dotyczące bezpieczeństwa robót i planu ruchu.
Samo zamontowanie pompy ciepła nie jest tym samym co wykonanie odwiertu. Formalności dotyczące dolnego źródła trzeba sprawdzić osobno, najlepiej przed zamówieniem wiertnicy. Odpowiedzialność za przygotowanie dokumentacji może przejąć wykonawca, ale inwestor powinien otrzymać potwierdzenie, jakie zgłoszenia i uzgodnienia wykonano.
Jak rozmieścić sondy na działce?
Odwiertów nie należy lokować zbyt blisko siebie. Każda sonda odbiera ciepło z określonego obszaru gruntu, a niewystarczający odstęp może utrudniać jego sezonową regenerację. Przyjmuje się następujące wartości orientacyjne:
- Sondy o długości do 70 m powinny być rozmieszczone w odstępie co najmniej 6 m.
- Sondy o długości od 70 do 100 m wymagają zwykle odstępu co najmniej 8 m.
- Przy sondach dłuższych niż 100 m odstęp powinien wynikać z projektu, często przyjmuje się wartość nie mniejszą niż około 8% głębokości odwiertu.
- Położenie odwiertów trzeba skoordynować z budynkiem, przyłączami, granicami działki, studniami i istniejącym uzbrojeniem terenu.
Przed wierceniem potrzebna jest analiza geologiczna, a w trudniejszych lokalizacjach także rozpoznanie hydrogeologiczne lub wiercenie próbne. Po wprowadzeniu sondy przestrzeń wokół rur wypełnia się materiałem zapewniającym dobry kontakt cieplny i izolację poszczególnych warstw, często termocementem. Niedokładne wypełnienie może pogorszyć transfer ciepła i zwiększyć ryzyko problemów eksploatacyjnych.
Jak zaplanować odwierty krok po kroku?
Bezpieczna kolejność prac formalnych i projektowych wygląda następująco:
- Oblicz obciążenie cieplne budynku i określ wymaganą moc pompy.
- Rozpoznaj warunki geologiczne działki oraz możliwą przewodność cieplną gruntu.
- Dobierz całkowitą długość wymiennika, liczbę sond i ich rozmieszczenie.
- Sprawdź próg formalny, przygotuj projekt robót geologicznych i dokonaj wymaganych zgłoszeń.
- Zleć wiercenie firmie dysponującej odpowiednim sprzętem oraz dokumentacją wykonawczą.
Dlaczego projekt odwiertów ma znaczenie?
Odpowiedź na pytanie „pompa ciepła gruntowa – jak głęboko?” powinna zawsze wynikać z projektu, a nie z jednej przyjętej wartości. W typowym domu jednorodzinnym często stosuje się sondy o długości 70–150 m, lecz równie ważne są ich liczba, odstępy i właściwości gruntu. Oszczędność na rozpoznaniu geologicznym lub zbyt małe dolne źródło może obniżyć temperaturę pracy instalacji, zmniejszyć COP i podnieść rachunki za energię.
Przepisy dotyczące robót geologicznych mogą się zmieniać. Przed rozpoczęciem odwiertów należy potwierdzić aktualne wymagania w starostwie, u projektanta robót geologicznych lub w odpowiednim organie nadzoru górniczego.
