Nie ma jednego uniwersalnego rozstawu rur ogrzewania podłogowego. Najczęściej porównuje się 10 i 15 cm, ale wybór powinien wynikać z bilansu cieplnego pomieszczenia, powierzchni czynnej, oporu warstw podłogi oraz parametrów wody. Pompa ciepła nie oznacza automatycznie rozstawu 10 cm, a dobrze zaprojektowane pomieszczenie może pracować poprawnie przy 15 cm.

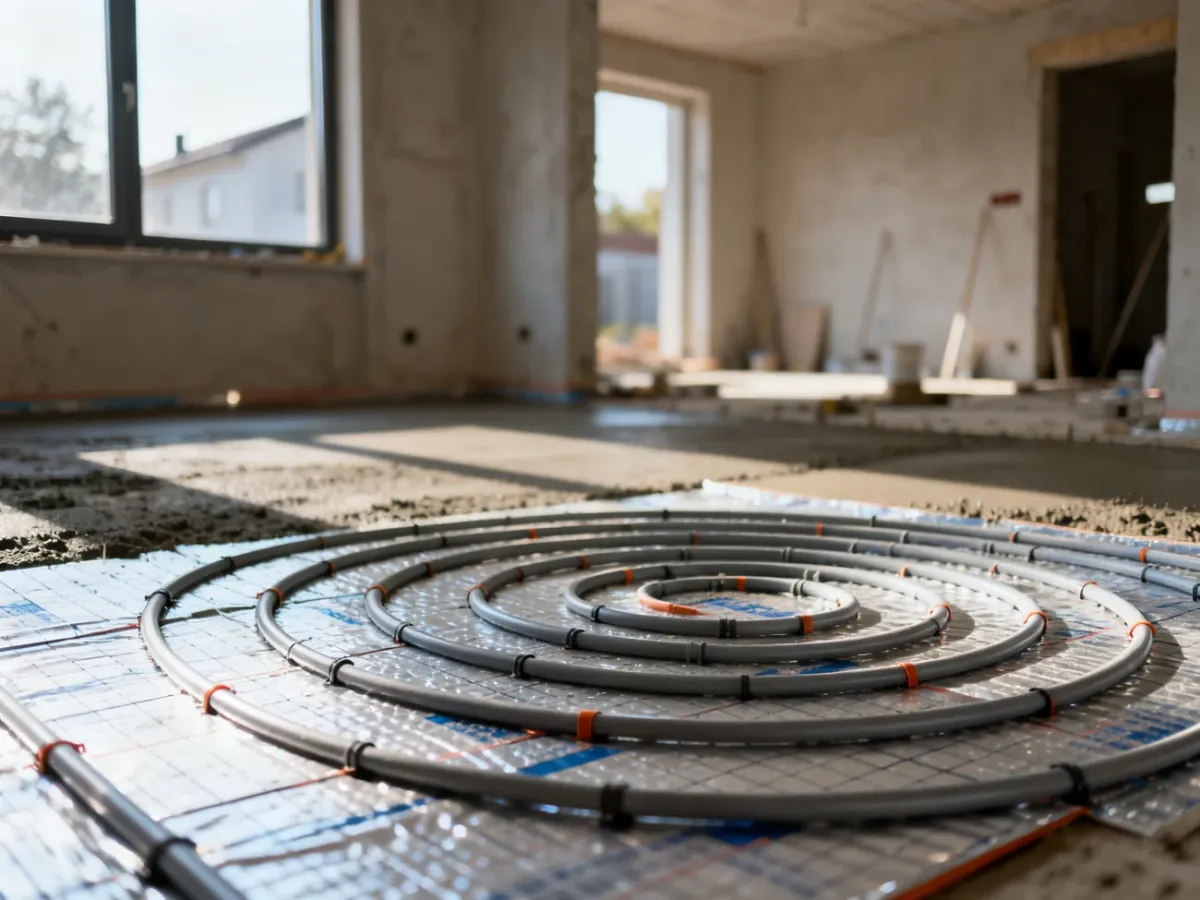

Dlaczego rozstaw rur ma znaczenie?
Rury przekazują ciepło wodzie, jastrychowi i okładzinie, a następnie powierzchni podłogi. Im mniejsza odległość między rurami, tym bardziej równomiernie rozkłada się temperatura w jastrychu. Zwykle można też uzyskać większą moc przy tej samej temperaturze zasilania albo osiągnąć wymaganą moc przy niższej temperaturze wody.
Rozstaw wpływa więc na zależność między temperaturą zasilania, temperaturą powrotu i temperaturą powierzchni podłogi. Sama temperatura zasilania nie wystarcza do oceny instalacji. Znaczenie ma również temperatura pomieszczenia oraz opór cieplny całej konstrukcji, obejmującej rurę, jastrych, klej, podkład i okładzinę.
Im większy opór cieplny okładziny i podkładu, tym mniej ciepła przechodzi do pomieszczenia przy tych samych parametrach wody. Płytki i kamień zwykle stawiają mniejszy opór niż drewno, grube panele czy wykładziny, ale także w ich przypadku trzeba sprawdzić charakterystykę konkretnego systemu oraz dopuszczalną temperaturę powierzchni.
Zasady projektowania wodnych systemów ogrzewania i chłodzenia płaszczyznowego opisuje między innymi ISO 11855-2:2021. W praktyce wynik należy odczytać z obliczeń lub dokumentacji zastosowanego systemu, ponieważ grubość jastrychu, średnica rury, jej położenie oraz przewodność materiałów zmieniają wydajność podłogi.
10 cm czy 15 cm – co się zmienia?
Poniższa tabela pokazuje typowe różnice między wariantami przy tej samej temperaturze wody, tej samej konstrukcji podłogi i tej samej powierzchni czynnej. Podane ilości rury mają charakter orientacyjny i nie obejmują przewodów doprowadzających od rozdzielacza.
| Kryterium | Rozstaw 10 cm | Rozstaw 15 cm |
|---|---|---|
| Moc przy tych samych temperaturach | Zwykle wyższa | Zwykle niższa |
| Równomierność temperatury powierzchni | Mniejsze różnice między pasami nad rurami i między nimi | Większe różnice między osiami rur |
| Ilość rury w polu grzewczym | Około 10,5 m/m² | Około 7,0 m/m² |
| Powierzchnia jednej pętli przy tym samym limicie długości | Mniejsza | Większa |
| Trudność hydrauliczna | Częściej wymaga większej liczby obwodów i dokładnego równoważenia | Zwykle prostszy podział, ale trzeba sprawdzić rezerwę mocy |
| Temperatura zasilania dla tej samej mocy | Może być niższa | Może wymagać wyższej |
Rozstaw 10 cm ma sens tam, gdzie wymagana moc na metr kwadratowy jest wysoka, powierzchnia czynna mała albo ważna jest możliwie równomierna temperatura posadzki. Nie oznacza to jednak, że zawsze zapewni wystarczającą moc. Jeżeli pomieszczenie ma duże straty ciepła lub zbyt małe pole grzewcze, samo zagęszczenie rur nie rozwiąże problemu.
Rozstaw 15 cm często wystarcza w dobrze izolowanych pomieszczeniach o umiarkowanym obciążeniu. Może współpracować zarówno z pompą ciepła, jak i kotłem, pod warunkiem że przyjęte parametry wody zapewniają wymaganą moc bez przekraczania dopuszczalnej temperatury powierzchni.
Jakie czynniki decydują o rozstawie?
Nie należy zaczynać od pytania, czy budynek ma pompę ciepła, czy kocioł. Źródło ciepła wpływa na ekonomiczny poziom temperatury zasilania, ale ciepło do pomieszczenia oddaje konstrukcja podłogi. Ta sama podłoga osiągnie podobny efekt przy identycznej temperaturze zasilania i powrotu, niezależnie od tego, jakie urządzenie przygotowało wodę.
Przed wyborem rozstawu trzeba sprawdzić następujące czynniki:
- Straty ciepła pomieszczenia – potrzebna jest projektowa wartość w watach dla konkretnego pokoju, a nie uśredniony wskaźnik dla całego domu.
- Powierzchnia czynna – moc dzieli się przez pole, z którego ciepło rzeczywiście trafia do pomieszczenia, a nie automatycznie przez cały metraż pokoju.
- Opór okładziny i podkładu – płytki, kamień, panele, drewno i wykładziny ograniczają przepływ ciepła w różnym stopniu.
- Parametry wody i temperatura wnętrza – trzeba uwzględnić temperaturę zasilania, powrotu oraz wymaganą temperaturę pomieszczenia.
- Konstrukcja podłogi – znaczenie mają średnica rury, grubość i przewodność jastrychu, a także system mokry lub suchy.
Powierzchnia czynna zamiast całej powierzchni pokoju
Powierzchnia czynna to część podłogi, na której można ułożyć rury i która faktycznie oddaje ciepło. Od powierzchni całkowitej trzeba odjąć między innymi wannę, brodzik, wyspę kuchenną, szafy montowane na stałe, kominek oraz inne pola wyłączone z ogrzewania.
Przykładowo, jeżeli pomieszczenie ma stratę ciepła 1500 W, a jego powierzchnia całkowita wynosi 30 m², obciążenie wynosi 50 W/m². Jeżeli po uwzględnieniu zabudowy pozostają 24 m² powierzchni czynnej, podłoga musi oddać już około 62,5 W/m². Taka różnica może przesądzić o wyborze rozstawu 10 cm zamiast 15 cm albo wskazać, że potrzebny jest dodatkowy emiter.
Jest to szczególnie ważne w łazienkach. Wyższa temperatura projektowa i małe wolne pole podłogi często powodują wysokie obciążenie jednostkowe. W takim przypadku nawet rozstaw 10 cm może nie wystarczyć bez przekroczenia dopuszczalnej temperatury posadzki.
Jak dobrać rozstaw rur krok po kroku?
Projektowanie warto przeprowadzić w kolejności, która łączy bilans cieplny z obliczeniami samej podłogi:
- Oblicz straty ciepła pomieszczenia – ustal projektową moc w watach dla każdego pokoju, uwzględniając przegrody, okna, temperaturę wewnętrzną i warunki obliczeniowe.
- Wyznacz powierzchnię czynną – nanieś na rzut stałą zabudowę, dylatacje, pola techniczne i miejsca, w których rur nie należy układać.
- Określ warstwy podłogi – sprawdź rurę, jastrych, klej, podkład i okładzinę oraz ich łączny opór cieplny.
- Przyjmij parametry pracy – porównuj warianty przy określonej temperaturze zasilania, powrotu i pomieszczenia, a nie przy przypadkowych wartościach.
- Porównaj moc i temperaturę powierzchni – wybierz wariant, który pokrywa obciążenie pomieszczenia i mieści się w dopuszczalnych limitach.
- Podziel instalację na pętle – uwzględnij długość rur, dobiegi od rozdzielacza, geometrię pomieszczeń, dylatacje i opory hydrauliczne.
- Oblicz przepływy i straty ciśnienia – każda pętla może mieć inną wymaganą moc i przepływ, dlatego rotametry nie muszą być ustawione identycznie.
- Zapisz rozstawy i nastawy – dokumentacja powinna zawierać rzut rur, długości obwodów, przypisane pomieszczenia, przepływy oraz parametry rozdzielacza.
Przed zaakceptowaniem projektu sprawdź, czy:
- znasz obliczeniową stratę ciepła każdego pomieszczenia,
- wyznaczyłeś powierzchnię czynną po odjęciu stałej zabudowy,
- sprawdziłeś opór okładziny, podkładu i pozostałych warstw,
- porównałeś moc podłogi, temperaturę powierzchni i hydraulikę dla wybranego rozstawu.
Jakich błędów nie popełniać?
Najczęstsze problemy wynikają z traktowania rozstawu jako gotowej recepty zamiast jednego z parametrów projektu. Szczególnie ryzykowne są następujące decyzje:
- Przyjęcie zasady „pompa ciepła oznacza 10 cm, a kocioł 15 cm” bez obliczeń.
- Liczenie wymaganej mocy z całej powierzchni pokoju mimo stałej zabudowy i pól bez rur.
- Pomijanie temperatury powrotu, która wpływa na średnią temperaturę wody w pętli.
- Założenie, że każda okładzina ma taki sam opór cieplny.
- Zagęszczanie rur jako sposób na naprawę dużych strat ciepła lub zbyt małej powierzchni czynnej.
- Zmiana rozstawu na budowie bez przeliczenia długości pętli, przepływów i nastaw rozdzielacza.
Jeżeli obliczenia pokazują, że nawet rozstaw 10 cm nie pokrywa zapotrzebowania bez przekroczenia temperatury powierzchni, potrzebne może być inne rozwiązanie: korekta izolacji lub bilansu cieplnego, zmiana okładziny albo dodatkowy emiter. Dalsze zagęszczanie rur nie stworzy dodatkowej powierzchni oddającej ciepło.
Najbezpieczniejsza zasada brzmi: wybierz najmniejszy rozstaw, który jest potrzebny do pokrycia strat ciepła przy założonych warstwach podłogi, temperaturach wody i dopuszczalnej temperaturze powierzchni. W jednym pomieszczeniu będzie to 15 cm, w innym 10 cm, a w wyjątkowo wymagającym układzie żaden z tych wariantów nie zastąpi dodatkowego źródła emisji.
