Podłączenie różnicówki – schemat i zasady montażu

Podłączenie wyłącznika różnicowoprądowego RCD wymaga znajomości układu sieci, dokumentacji aparatu i zasad rozdziału przewodów. Najważniejsza reguła brzmi: przewód neutralny N za konkretną różnicówką nie może łączyć się z przewodem N innego obwodu ani z przewodem ochronnym PE. Błąd w tym miejscu może powodować samoczynne wyzwalanie RCD albo pozbawić instalację zakładanej ochrony.

Dlaczego montaż różnicówki wymaga uprawnień?

Wyłącznik różnicowoprądowy reaguje na różnicę między prądem wpływającym do obwodu a prądem z niego wypływającym. Jeżeli część prądu popłynie inną drogą, na przykład przez uszkodzoną izolację, obudowę urządzenia lub ciało człowieka, aparat może odłączyć zasilanie.

RCD nie zastępuje jednak wyłącznika nadprądowego MCB. Nie zabezpiecza samodzielnie przed przeciążeniem ani zwarciem. Oba aparaty muszą być dobrane do instalacji, przewodów i obciążenia, a cały układ powinien uwzględniać system sieciowy TN-S, TN-C-S albo TT. Tego nie da się wiarygodnie ustalić wyłącznie na podstawie koloru przewodów lub informacji znalezionych w internecie.

Prace przy rozdzielnicy i przewodach elektrycznych powinien wykonywać elektryk posiadający wymagane kwalifikacje, zwyczajowo określane jako uprawnienia SEP. Schemat zamieszczony poniżej ma charakter edukacyjny. Nie zastępuje projektu, pomiarów ani instrukcji montażu konkretnego producenta. Praca pod napięciem jest niedopuszczalna i stwarza zagrożenie porażeniem, pożarem oraz uszkodzeniem instalacji.

Jak działa RCD i jaki typ wybrać?

Wewnątrz RCD znajduje się przekładnik prądowy obejmujący przewody przechodzące przez aparat. W normalnych warunkach suma prądów wpływających i wypływających jest równa. Gdy pojawi się prąd różnicowy, mechanizm wyzwalający odłącza obwód.

Dobór typu zależy od odbiorników. W typowej instalacji mieszkaniowej najczęściej stosuje się typ A, ponieważ współpracuje zarówno z prądem przemiennym, jak i z prądami pulsującymi występującymi w urządzeniach z elektroniką, takich jak pralki, zmywarki, komputery czy płyty indukcyjne.

Typ AC nie jest uniwersalnym zamiennikiem typu A. Przy nowoczesnych odbiornikach jego zastosowanie może być niewłaściwe, dlatego oznaczenie na aparacie trzeba zestawić z wymaganiami urządzeń i dokumentacją producenta. W instalacjach domowych często spotyka się RCD o czułości 30 mA, ale wartość ta nie może być dobierana automatycznie bez analizy całego układu.

Podłączenie różnicówki – schemat i zasady

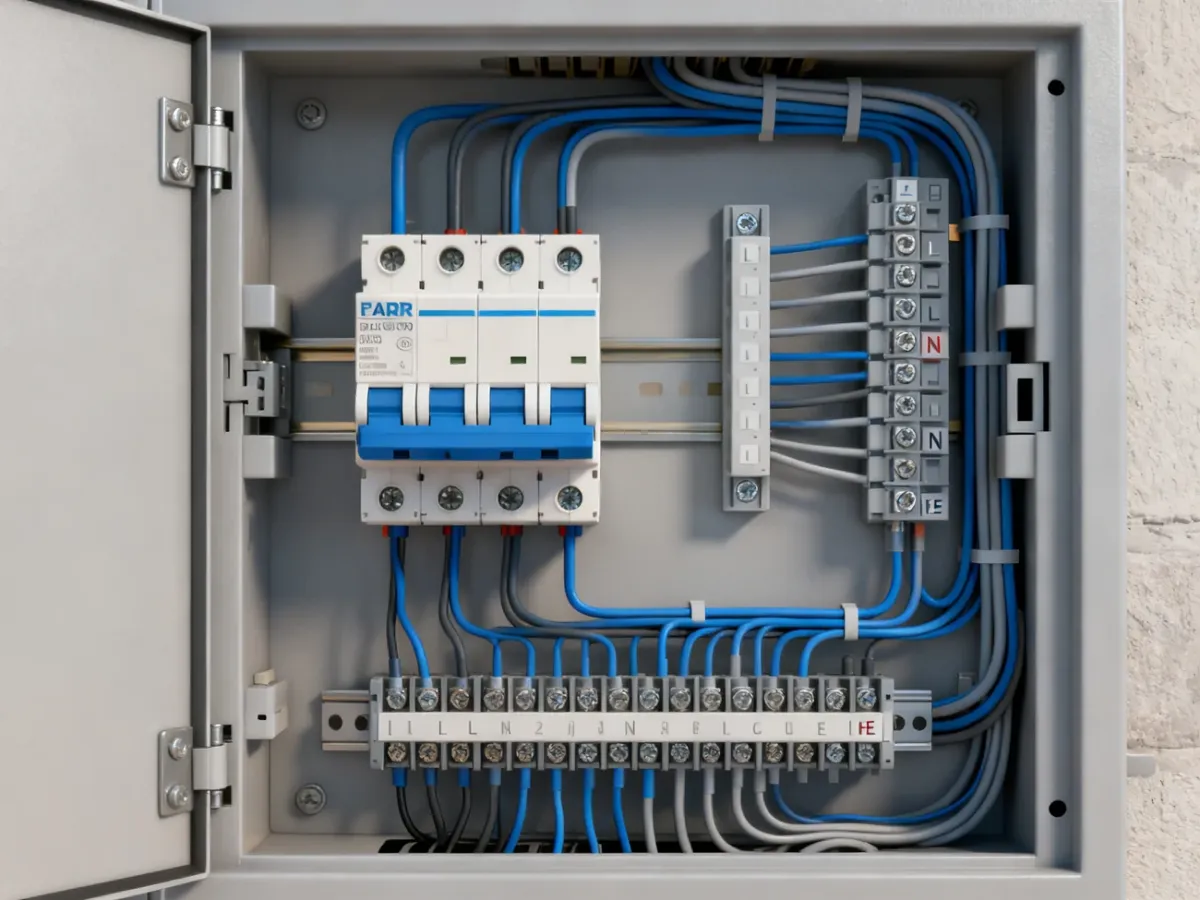

Gdzie prowadzić przewody L, N i PE?

W uproszczonym obwodzie jednofazowym przewód fazowy L i neutralny N przechodzą przez odpowiednie tory RCD. Przewód ochronny PE nie przechodzi przez różnicówkę. Po stronie odpływowej przewód N trafia na osobną listwę neutralną przypisaną do tego aparatu, natomiast PE prowadzi się na listwę ochronną.

Przewód N za RCD nie może być połączony z przewodem N znajdującym się przed aparatem, z neutralnym przewodem innego RCD ani z PE. Takie połączenie tworzy drogę dla części prądu poza przekładnikiem RCD. Skutkiem może być natychmiastowe lub losowe wyzwalanie aparatu.

Zasilanie od góry czy od dołu?

Nie ma jednej reguły właściwej dla każdego modelu. Część aparatów dopuszcza zasilanie od góry i od dołu, a część wymaga określonego kierunku ze względu na konstrukcję toru testowego lub elektronikę. Zawsze pierwszeństwo ma schemat nadrukowany na obudowie i instrukcja DTR.

Jeżeli producent nie wskazuje inaczej, w rozdzielnicach często przyjmuje się zasilanie od strony górnych zacisków, a odpływ do odbiorników od strony dolnej. Nie wolno jednak traktować tej praktyki jako ważniejszej od dokumentacji konkretnego RCD. Niewłaściwy kierunek może sprawić, że przycisk TEST nie zadziała albo aparat nie będzie pracował zgodnie z założeniami.

Współpraca z MCB i rozdział przewodu N

Za RCD można zasilać jeden lub kilka obwodów zabezpieczonych wyłącznikami nadprądowymi, o ile układ został zaprojektowany z zachowaniem selektywności i dopuszczalnych obciążeń. Każdy przewód neutralny tych obwodów musi pozostać przypisany do właściwego RCD.

Przy kilku różnicówkach stosuje się oddzielne listwy N. Nie wolno połączyć ich wspólnym mostkiem. Przewody fazowe można rozdzielać za pomocą odpowiednio dobranych szyn grzebieniowych, ale trzeba sprawdzić ich zgodność z aparaturą i wykluczyć przypadkowe połączenie toru fazowego z neutralnym.

W układzie TN-C nie wolno instalować RCD przed rozdzieleniem przewodu PEN na PE i N. Miejsce oraz sposób tego rozdziału zależą od instalacji i projektu. W układzie TN-S przewody PE i N są rozdzielone, natomiast układ TT wymaga szczególnej oceny uziemienia, impedancji oraz warunków samoczynnego wyłączenia. Samodzielne wykonanie dodatkowego „uziemienia” nie zastępuje prawidłowej oceny systemu przez elektryka i pomiarów.

Na co zwrócić uwagę przy przewodach?

Przekrój, rodzaj żyły, długość odizolowania i sposób dokręcenia zacisku muszą odpowiadać DTR aparatu. Przy przewodach linkowych stosuje się odpowiednie tulejki, jeśli wymaga tego sposób wykonania połączenia. Tulejka musi być właściwie dobrana i zaciśnięta. Nie należy łączyć pod jednym zaciskiem przewodów o różnej budowie lub przekroju, jeżeli producent tego wyraźnie nie dopuszcza.

Najczęstsze błędy przy montażu

Nieprawidłowości często wynikają z połączeń wykonanych poza rozdzielnicą, a nie z uszkodzenia samego RCD. Szczególnie niebezpieczne są następujące sytuacje:

• Połączenie N z PE za RCD – powoduje przepływ części prądu poza przekładnikiem i może wyzwalać aparat.
• Połączenie przewodów N różnych różnicówek – sprawia, że prądy wracają niewłaściwą drogą.
• Traktowanie RCD jako zabezpieczenia nadprądowego – różnicówka nie zastępuje MCB chroniącego przed zwarciem i przeciążeniem.
• Dobór prądu znamionowego bez analizy zabezpieczenia poprzedzającego – sama wartość na obudowie nie potwierdza poprawności całego układu.
• Podłączenie aparatu niezgodnie z DTR – może wyłączyć funkcję TEST albo zmienić warunki działania RCD.
• Brak tulejek lub luźne zaciski przewodów linkowych – zwiększa ryzyko grzania połączenia i uszkodzenia aparatury.

Jeśli RCD wyzwala po załączeniu konkretnego obwodu, nie należy blokować aparatu ani wielokrotnie podnosić dźwigni bez diagnozy. Przyczyną może być uszkodzony odbiornik, zawilgocenie, błąd w przewodzie N albo połączenie neutralnego z ochronnym.

Jak przetestować RCD?

Przycisk TEST uruchamia obwód kontrolny, który symuluje prąd różnicowy. Test wykonuje się przy załączonej instalacji, zgodnie z instrukcją producenta. Zalecana częstotliwość zależy od dokumentacji aparatu i warunków eksploatacji. Jeżeli producent nie określił inaczej, przyjmuje się wykonywanie testu co najmniej raz na 6 miesięcy, a w niektórych zaleceniach spotyka się częstsze, comiesięczne sprawdzanie.

1. Upewnij się, że wyłączenie zasilania odbiorników nie spowoduje zagrożenia ani utraty danych.
2. Naciśnij przycisk TEST na RCD i sprawdź, czy aparat odłączy obwód.
3. Po wyzwoleniu ustal przyczynę przerwy i załącz aparat zgodnie z instrukcją.
4. Jeżeli RCD nie zadziała, pozostaw go wyłączonego i zleć sprawdzenie instalacji oraz wymianę lub diagnostykę aparatu osobie z odpowiednimi kwalifikacjami.

Co sprawdzić przed uruchomieniem instalacji?

Przed przekazaniem rozdzielnicy do użytkowania elektryk powinien wykonać pomiary i sprawdzić zgodność połączeń z projektem oraz DTR. Sama próba przyciskiem TEST nie potwierdza poprawności całej instalacji.

Do podstawowej weryfikacji należą:

• zgodność układu sieci z przyjętym sposobem ochrony,
• rozdzielenie przewodów N i PE za RCD,
• brak połączeń między listwami N należącymi do różnych różnicówek,
• dobór RCD, MCB, przewodów i szyn zgodny z projektem oraz dokumentacją producenta,
• sprawdzenie dokręcenia zacisków, oznaczeń i ciągłości przewodów ochronnych.

Różnicówka zwiększa bezpieczeństwo tylko wtedy, gdy stanowi część poprawnie zaprojektowanej i zmierzonej instalacji. Podłączenie powinno zostać wykonane zgodnie z projektem, normami PN-HD 60364, instrukcją producenta i przez osobę posiadającą wymagane kwalifikacje.

---

Artykuł nie stanowi porady elektrycznej ani projektu instalacji. Prace przy instalacji elektrycznej powinny być wykonywane przez osobę posiadającą wymagane kwalifikacje, po odłączeniu i sprawdzeniu braku napięcia.
