W większości domowych obwodów stosuje się wyłączniki nadprądowe o charakterystyce B. Typ C wybiera się wtedy, gdy odbiornik podczas uruchamiania pobiera znacznie większy prąd niż w czasie normalnej pracy, na przykład silnik, pompa lub niektóre urządzenia dużej mocy. Litera B albo C określa charakterystykę wyzwalania, a nie wartość prądu znamionowego wyrażoną w amperach.
B czy C – czym różnią się te charakterystyki?
Potocznie mówi się o „bezpiecznikach”, ale w nowoczesnej instalacji chodzi zwykle o wyłączniki nadprądowe, czyli aparaty chroniące przewody przed przeciążeniem i zwarciem. Charakterystyka czasowo-prądowa określa, przy jakim krótkotrwałym wzroście prądu zadziała człon zwarciowy wyłącznika.
| Typ | Krotność prądu wyzwalania | Główne przeznaczenie | Przykładowe urządzenia |
|---|---|---|---|
| B | 3–5 × In | Obwody o małym prądzie rozruchowym | Oświetlenie, gniazda ogólne, telewizor, komputer, ładowarki |
| C | 5–10 × In | Obwody z większym chwilowym prądem przy uruchomieniu | Silniki, pompy, sprężarki, wybrane urządzenia kuchenne |
Symbol „In” oznacza prąd znamionowy wyłącznika, na przykład 10 A, 16 A albo 20 A. Wyłącznik B16 i C16 mają tę samą wartość znamionową, lecz inną reakcję na krótki skok prądu. Typ C nie jest więc „mocniejszą wersją” zabezpieczenia, którą można bez zastanowienia zamienić za typ B.
Kiedy wybrać wyłącznik typu B?
Charakterystyka B jest najczęstszym wyborem dla standardowych obwodów domowych. Wyłącznik reaguje przy niższej krotności prądu znamionowego, dlatego dobrze pasuje do odbiorników, które nie powodują dużych skoków poboru podczas włączania.
Typ B zwykle stosuje się w obwodach zasilających:
- oświetlenie LED, tradycyjne i halogenowe
- gniazda ogólnego przeznaczenia w pokojach
- telewizory, komputery, routery i ładowarki
- urządzenia o niewielkim prądzie rozruchowym
To zazwyczaj właściwy punkt wyjścia dla obwodu oświetleniowego oraz gniazd, do których podłącza się typowy sprzęt RTV i elektronikę. Sam fakt, że urządzenie zawiera elektronikę, nie oznacza jednak automatycznie konieczności zastosowania typu B. Decyzję należy odnieść do parametrów całego obwodu i charakterystyki podłączonych odbiorników.
Kiedy stosuje się wyłącznik typu C?
Charakterystyka C toleruje większy, krótkotrwały wzrost prądu. Dzięki temu ogranicza ryzyko zadziałania wyłącznika w chwili rozruchu urządzenia, gdy jego pobór jest przez moment znacznie wyższy niż podczas normalnej pracy.
Typ C może być potrzebny w obwodach zasilających:
- silniki, pompy i sprężarki
- lodówki, pralki lub zmywarki, jeśli ich parametry rozruchowe powodują zadziałanie typu B
- większe narzędzia elektryczne i urządzenia garażowe
- wybrane płyty indukcyjne oraz inne odbiorniki o dużej mocy
Zastosowanie typu C nie wynika wyłącznie z wysokiej mocy urządzenia. Najważniejszy jest prąd rozruchowy, czyli chwilowy pobór pojawiający się przy uruchomieniu. Urządzenie może mieć dużą moc, ale nie wymagać charakterystyki C, podobnie jak mniejszy silnik może powodować chwilowe skoki wystarczające do niepożądanego zadziałania typu B.
Jak dobrać zabezpieczenie do instalacji?
Przy wyborze nie wystarczy wskazać litery B lub C. Trzeba również dobrać prąd znamionowy wyłącznika do obciążalności przewodów, sposobu ich ułożenia, długości obwodu oraz przewidywanego obciążenia. Zabezpieczenie powinno odłączyć obwód, zanim prąd przekroczy długotrwałą dopuszczalną obciążalność przewodów.
Decyzję dotyczącą konkretnego obwodu można uporządkować w kilku krokach:
- Określ rodzaj odbiorników podłączonych do obwodu.
- Sprawdź, czy urządzenia mają istotny prąd rozruchowy.
- Dobierz prąd znamionowy wyłącznika do przewodów, a nie tylko do mocy urządzenia.
- Zweryfikuj, czy parametry obwodu i zabezpieczenia zapewniają prawidłowe działanie ochrony zwarciowej.
Typu C nie stosuje się „na zapas”. Większa tolerancja na chwilowy wzrost prądu może być potrzebna przy konkretnym odbiorniku, ale nie zastępuje prawidłowego doboru zabezpieczenia do przewodów i warunków instalacji.
Oba typy w jednej rozdzielnicy

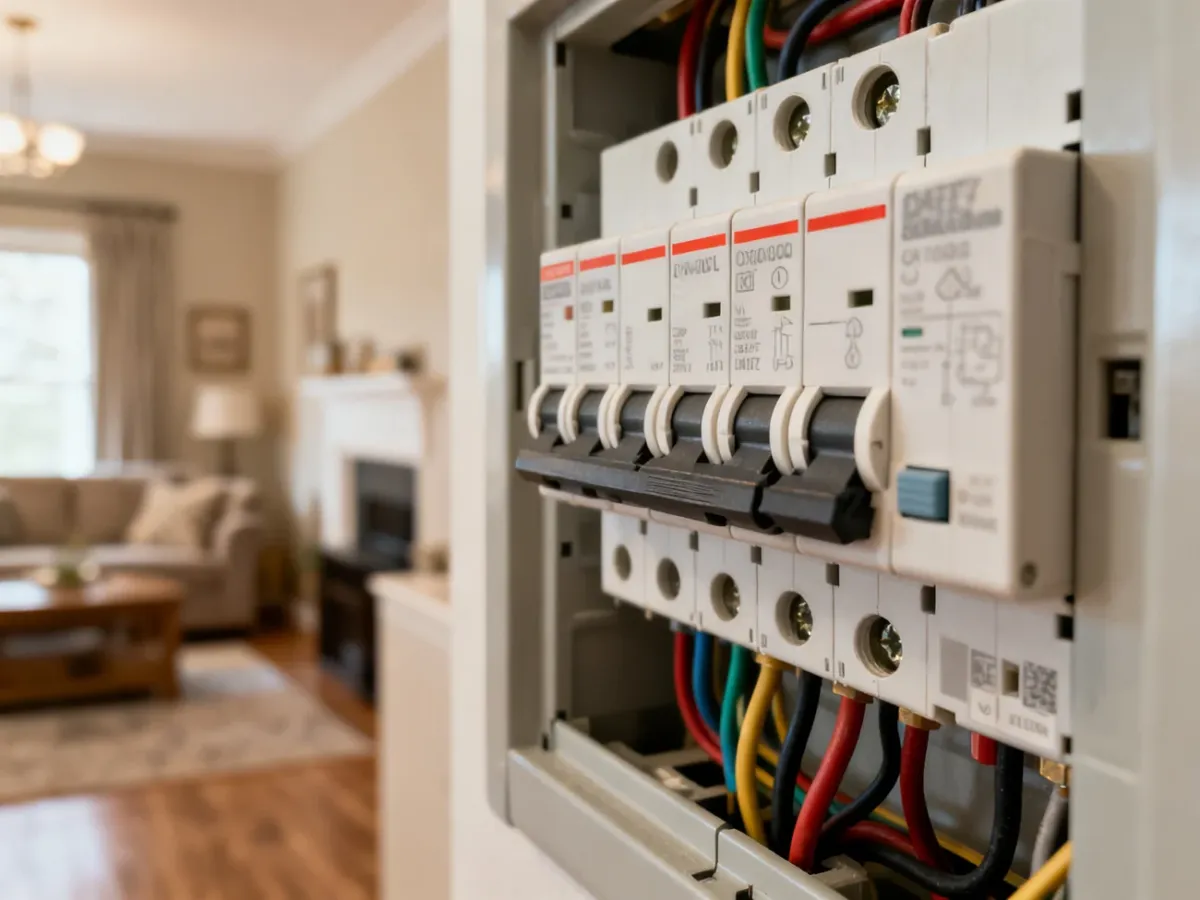

W jednym domu lub mieszkaniu często stosuje się równocześnie typ B i C. Przykładowo, obwody oświetlenia i zwykłych gniazd mogą mieć charakterystykę B, a osobny obwód pompy, sprężarki lub urządzenia z silnikiem – charakterystykę C. Takie rozwiązanie pozwala dopasować reakcję zabezpieczenia do konkretnego odbiornika zamiast stosować jeden typ w całej instalacji.
Nie należy jednak samodzielnie wymieniać wyłącznika B na C tylko dlatego, że poprzedni aparat często zadziałał. Powodem może być przeciążenie, uszkodzenie urządzenia, zbyt mały przekrój przewodów albo błąd w projekcie obwodu. Zwiększenie wartości w amperach lub zmiana charakterystyki bez sprawdzenia instalacji może pogorszyć ochronę przewodów.
Przy modernizacji rozdzielnicy trzeba sprawdzić zarówno charakterystykę B lub C, jak i prąd znamionowy, przekrój przewodów, moc przyłączeniową oraz rzeczywiste obciążenie obwodu. Jeżeli zabezpieczenie wyłącza się często albo nie ma pewności co do przewodów, potrzebne są pomiary i ocena instalacji przez osobę z odpowiednimi kwalifikacjami.
Dla typowych obwodów domowych najczęściej wybiera się typ B. Typ C ma sens wtedy, gdy konkretny odbiornik generuje wysoki prąd rozruchowy i wyłącznik B zadziałałby mimo braku zwarcia lub trwałego przeciążenia.
Prace przy instalacji elektrycznej mogą wiązać się z ryzykiem porażenia i pożaru. Dobór oraz wymianę aparatury należy powierzyć osobie posiadającej odpowiednie kwalifikacje, szczególnie gdy nie są znane przekroje przewodów, układ sieci i wyniki pomiarów ochronnych.
