Instalacja CO ze stali węglowej jest rozwiązaniem ekonomicznym i trwałym, ale tylko wtedy, gdy pracuje w układzie zamkniętym, bez stałego dostępu tlenu. O trwałości decydują nie tylko rury, lecz także ochrona przed wilgocią, prawidłowe zaciskanie i właściwe połączenie z innymi metalami.
Czym jest stal węglowa w instalacji CO?
Stal węglowa, nazywana także C-stalą, to stop żelaza z węglem i niewielką ilością dodatków stopowych. W systemach grzewczych stosuje się ją w postaci cienkościennych rur oraz kształtek przeznaczonych do łączenia techniką zaprasowywania. Niski udział drogich dodatków, takich jak nikiel i chrom, obniża koszt materiału w porównaniu ze stalą nierdzewną.
Popularność tego rozwiązania wynika także z odejścia od spawania. Połączenie press wykonuje się za pomocą zaciskarki i właściwych szczęk, bez otwartego ognia. Skraca to montaż i ułatwia pracę w budynkach, w których prowadzenie robót spawalniczych byłoby kłopotliwe. Jednocześnie system wymaga przeszkolonego instalatora, ponieważ błędne przygotowanie rury albo użycie niepasującego profilu może doprowadzić do nieszczelności.
Zalety i wady instalacji ze stali węglowej
Przed wyborem materiału trzeba zestawić niższy koszt i szybki montaż z ograniczeniami korozyjnymi. Najważniejsze zalety tego rozwiązania to:
- Niski koszt – stal węglowa jest zwykle tańsza od stali nierdzewnej i konkurencyjna cenowo wobec innych systemów.
- Szybkie łączenie – technologia press nie wymaga spawania ani użycia otwartego ognia.
- Estetyka – rury i złączki mają uporządkowany wygląd, szczególnie w kotłowniach i pomieszczeniach technicznych.
- Trwałość – przy prawidłowym montażu i warunkach pracy żywotność systemu może sięgać nawet 25–50 lat.
Ograniczenia, które trzeba uwzględnić w projekcie i podczas robót, obejmują:
- konieczność pracy w układzie zamkniętym bez stałego dopływu tlenu,
- wrażliwość na wilgoć zewnętrzną, kondensację i agresywne substancje w posadzce,
- brak możliwości dowolnego ręcznego gięcia rur,
- ryzyko korozji elektrochemicznej przy nieprawidłowym połączeniu z miedzią lub innym metalem,
- konieczność użycia oryginalnych elementów systemowych i właściwych szczęk zaciskowych.
Dlaczego układ zamknięty jest konieczny?

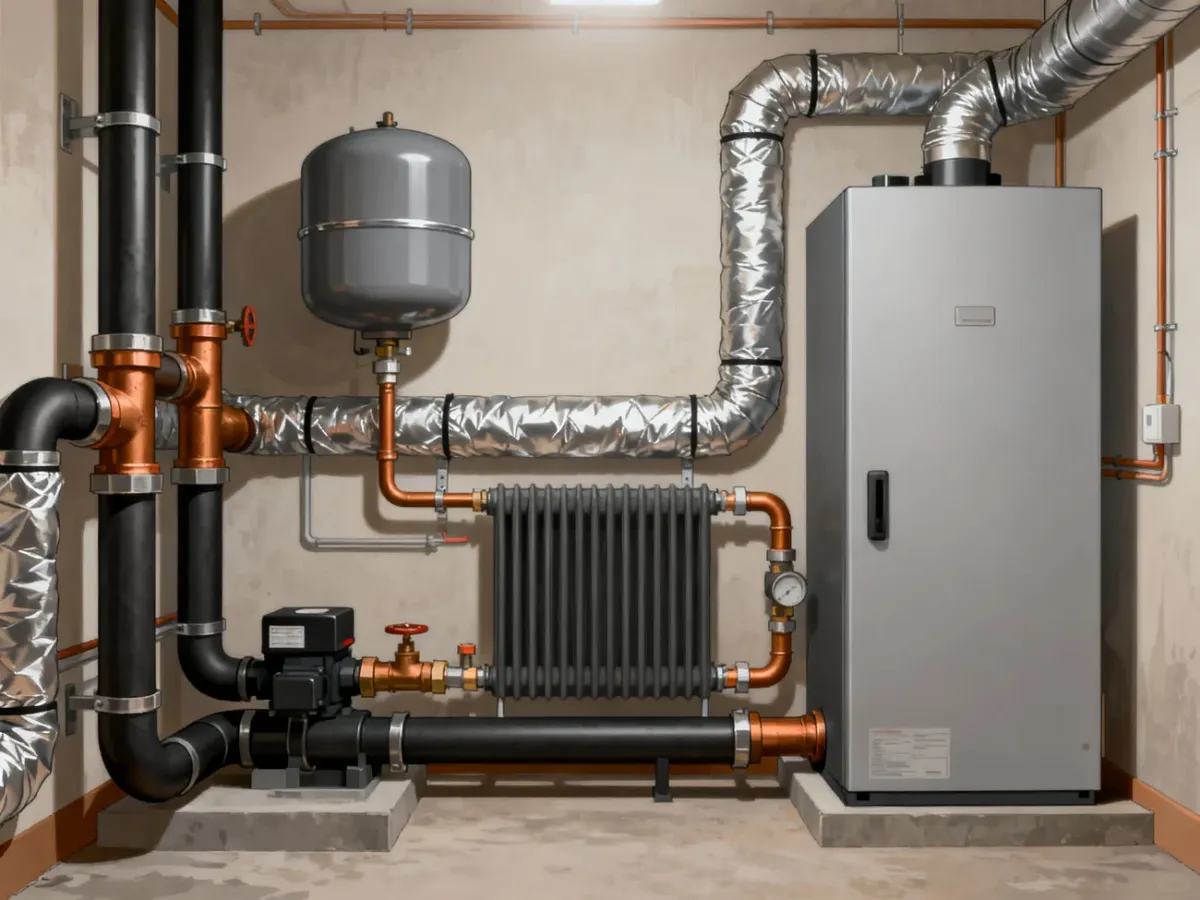

To najważniejszy warunek trwałości instalacji CO ze stali węglowej. Układ zamknięty ma ograniczony kontakt z atmosferą, a jego obieg jest wyposażony w zamknięte naczynie wzbiorcze. W prawidłowo wykonanej instalacji utrzymuje się nadciśnienie, a powietrze usuwa się przez odpowietrzniki podczas uruchomienia.
Korozja wewnętrzna rozwija się, gdy jednocześnie występują metal, woda i tlen. Woda napełniająca instalację również zawiera rozpuszczony tlen, lecz po prawidłowym odpowietrzeniu i zamknięciu obiegu jego ilość powinna szybko się zmniejszyć. Stałe dopuszczanie świeżej wody albo praca w układzie otwartym dostarczają kolejnych porcji tlenu, co przyspiesza niszczenie powierzchni rury.
Szczególnie niebezpieczna jest korozja wżerowa. Nie musi prowadzić do równomiernego ścieńczenia całej rury. Niewielkie ogniska korozji mogą z czasem przebić ściankę, zwłaszcza w miejscach, gdzie pozostaje wilgoć, osad lub zanieczyszczenia. Z tego powodu stal węglowa nie jest właściwym wyborem do napowietrzonych instalacji otwartych.
Przy ocenie jakości wody warto odwołać się do zaleceń VDI 2035 oraz instrukcji producenta konkretnego systemu i źródła ciepła. W dostarczonych wytycznych dla instalacji stalowych wskazuje się stężenie tlenu nie większe niż 0,1 mg/l. Sama norma nie zastępuje projektu ani analizy parametrów wody, ale pokazuje kierunek postępowania: ograniczyć dopływ tlenu, kontrolować napełnianie i nie dopuszczać do częstych ubytków wody.
Układ zamknięty nie chroni jednak przed korozją zewnętrzną. Rura może być zabezpieczona od środka, a mimo to niszczeć od strony powłoki, jeśli leży w mokrym miejscu, ma kontakt z kondensatem albo zostanie zamknięta w agresywnej chemicznie wylewce. W strefach wilgotnych potrzebna jest izolacja oraz dodatkowa ochrona antykorozyjna zgodna z dokumentacją systemu.
Montaż i łączenie różnych materiałów
W systemie press rurę przycina się prostopadle, usuwa zadziory, kalibruje jej koniec i zaznacza głębokość wsunięcia. Następnie rurę wprowadza się do złączki z odpowiednim uszczelnieniem, a zaciskarkę ustawia na profilu wskazanym przez producenta. Przykładowo system Sanha-Therm wykorzystuje czarny oring EPDM i szczęki typu V. Nie można zakładać, że szczęki oznaczone innym profilem będą kompatybilne.
Połączenia zaciskowe są nierozłączne. Jeżeli złączka została zaprasowana nieprawidłowo, zwykle trzeba wyciąć cały element i zamontować nową złączkę. Próba naprawy przez ponowne zaciskanie bez kontroli stanu rury i uszczelki może ukryć błąd, ale nie zapewni pewnej szczelności.
Przy instalacji mieszanej trzeba uwzględnić korozję elektrochemiczną. Miedź jest metalem szlachetniejszym od stali węglowej. Jeżeli jony miedzi osadzą się na powierzchni stali, mogą powstać lokalne ogniwa korozyjne i korozja wżerowa. W praktyce znaczenie ma także reguła przepływu. Gdy woda przepływa najpierw przez elementy stalowe, a dopiero później przez miedziane, ryzyko jest mniejsze niż w układzie odwrotnym.
| Materiał | Odporność na korozję | Zastosowanie | Główne ryzyko |
|---|---|---|---|
| Stal węglowa | Ograniczona, zależna od braku tlenu i wilgoci | Zamknięte instalacje CO i chłodnicze | Korozja tlenowa i wilgoć zewnętrzna |
| Miedź | Dobra w wielu instalacjach grzewczych | Instalacje grzewcze i wybrane obiegi techniczne | Korozja stali przy nieprawidłowej kolejności materiałów |
| Stal nierdzewna | Wyższa w środowisku wilgotnym i agresywnym | Instalacje wymagające większej odporności materiałowej | Wyższy koszt oraz konieczność prawidłowego doboru systemu |
Jeżeli połączenie różnych metali jest konieczne, należy zastosować przejście przewidziane przez producenta, właściwą kolejność materiałów i elementy izolujące, gdy wymaga tego system. Nie należy umieszczać stalowych rur bez zabezpieczenia w mokrej ścianie lub posadzce. W przewodach chłodniczych, gdzie może występować kondensacja, izolacja musi ograniczać przenikanie pary wodnej.
Lista kontrolna przed montażem
Przed rozpoczęciem prac inwestor i instalator powinni potwierdzić kilka warunków dotyczących obiegu, miejsca prowadzenia rur i narzędzi:
- Typ instalacji – obieg jest zamknięty, ma zamknięte naczynie wzbiorcze i nie będzie regularnie napowietrzany.
- Warunki środowiskowe – trasa nie znajduje się w miejscu stałego zawilgocenia, kondensacji ani działania agresywnych chemikaliów.
- Ochrona rur – przejścia przez ściany, posadzki i wylewki mają izolację określoną w dokumentacji systemu.
- Przechowywanie – rury leżą w suchym, przewiewnym miejscu, nie bezpośrednio na podłożu i bez szczelnego przykrycia sprzyjającego kondensacji.
- Narzędzia – zaciskarka, szczęki i kalibrator są zgodne z systemem rur i złączek.
- Kontrola komponentów – rury, złączki i oringi są czyste, nieuszkodzone i pochodzą z kompatybilnego systemu.
Do częstych błędów wykonawczych należą brak kalibracji końca rury, zaprasowanie zabrudzonego elementu, nieoznaczenie głębokości wsunięcia oraz użycie niewłaściwego konturu szczęk. Problemem bywa także prowadzenie rur w agresywnej wylewce bez osłony. Każdy z tych błędów może osłabić połączenie albo przyspieszyć korozję zewnętrzną.
Po zakończeniu montażu instalację trzeba przepłukać, aby usunąć opiłki i zabrudzenia, a następnie wykonać próbę ciśnieniową zgodnie z instrukcją producenta. Kolejność uruchomienia powinna wyglądać następująco:
- Oczyść i przepłucz cały obieg po zakończeniu prac montażowych.
- Wykonaj próbę szczelności metodą dopuszczoną dla danego systemu i etapu budowy.
- Jeżeli próba wodna jest konieczna przed uruchomieniem, użyj wody o właściwej jakości i nie pozostawiaj nią instalacji na długo.
- Napełnij układ, odpowietrz go i uruchom zgodnie z dokumentacją źródła ciepła oraz systemu rurowego.
Czy warto wybrać stal węglową?
Instalacja CO ze stali węglowej sprawdzi się tam, gdzie można utrzymać zamknięty, możliwie beztlenowy obieg i zapewnić suche warunki po zewnętrznej stronie rur. Daje szybki montaż i korzystny koszt, ale nie wybacza przypadkowego doboru materiałów ani błędów zaciskania. Przy poprawnym projekcie, ochronie antykorozyjnej i regularnej kontroli może pracować przez dziesięciolecia, natomiast układ otwarty, wilgotna zabudowa lub nieprawidłowe połączenie z miedzią przemawiają za wyborem innego materiału.
