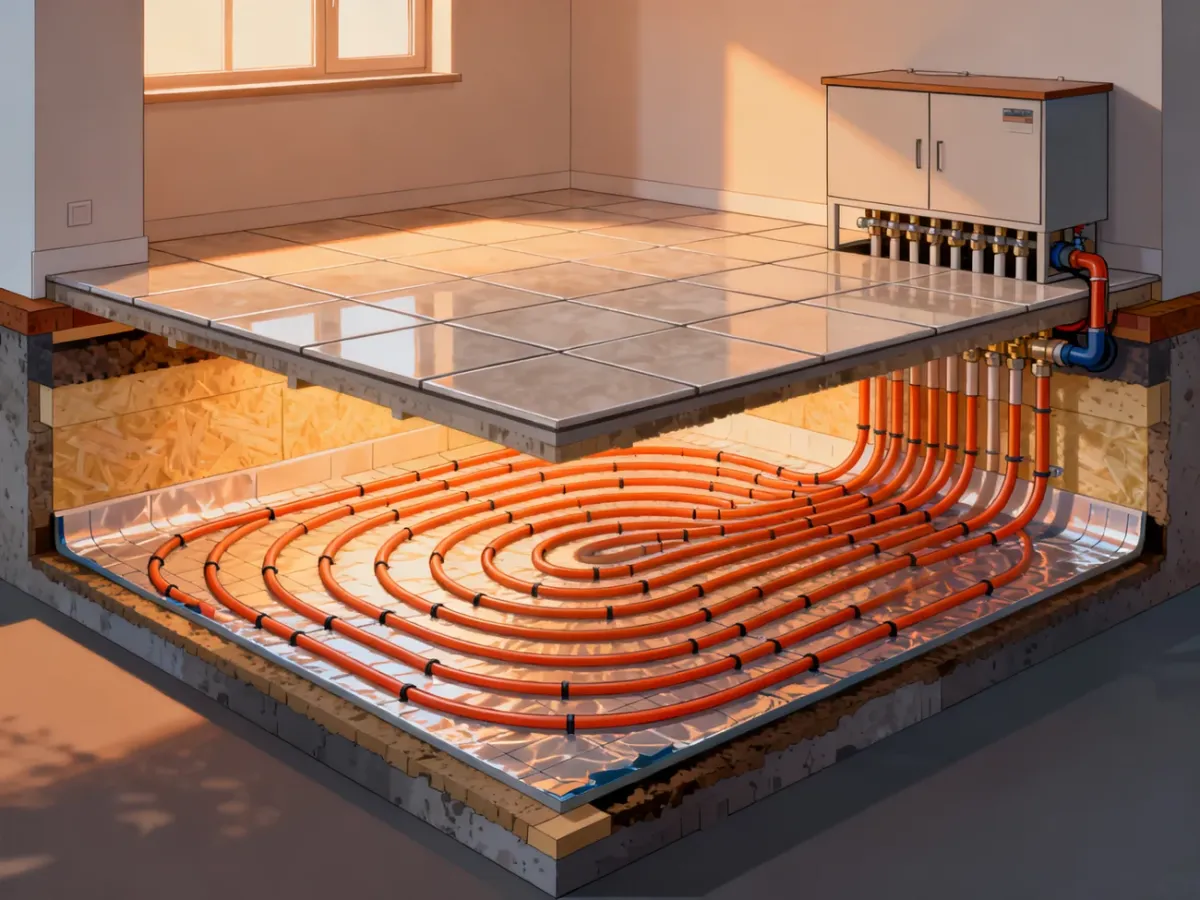

Wodne ogrzewanie podłogowe wykonuje się od projektu, przez przygotowanie podłoża i ułożenie rur, aż po próbę ciśnieniową, wylewkę oraz stopniowe wygrzewanie jastrychu. Najwięcej błędów wynika z pominięcia obliczeń, braku dylatacji albo zbyt szybkiego uruchomienia instalacji.
Od czego zacząć wykonanie ogrzewania podłogowego?
Podłogówka nie jest po prostu zestawem rur zatopionych w betonie. Projekt powinien uwzględniać zapotrzebowanie na ciepło każdego pomieszczenia, jego powierzchnię, izolację przegród, rodzaj posadzki oraz temperaturę zasilania. Na tej podstawie dobiera się średnicę i długość pętli, rozstaw rur oraz sposób regulacji.
W praktyce najczęściej stosuje się rury wielowarstwowe, na przykład Pex-Al-Pex o średnicy 16 mm. Aluminiowa wkładka ogranicza przenikanie tlenu i zmniejsza wydłużenia cieplne rury. Rozstaw może wynosić 100, 150, 200 lub 300 mm, ale nie powinien być ustalany bez projektu. Przy ścianach zewnętrznych często stosuje się gęstsze ułożenie rur, ponieważ straty ciepła są tam większe.
Na etapie projektowania trzeba też wskazać planowane wykończenie. Płytki ceramiczne i kamień dobrze przewodzą ciepło. Drewno, panele oraz wykładziny mają większy opór cieplny, dlatego ich zastosowanie może wymagać innego rozstawu rur i ograniczenia temperatury powierzchni.
Jak dobrać izolację i przygotować materiały?
Izolacja cieplna kieruje energię do pomieszczenia zamiast pozwalać jej uciekać w stronę gruntu lub stropu. Jej grubość zależy od położenia podłogi. Poniższe wartości są orientacyjne i powinny zostać sprawdzone w projekcie oraz w wymaganiach konkretnego budynku:
| Rodzaj podłoża | Zalecana grubość izolacji | Cel zastosowania |
|---|---|---|
| Podłoga na gruncie | około 10 cm | Ograniczenie strat ciepła do gruntu |
| Nad pomieszczeniem ogrzewanym | około 3 cm | Izolacja między kondygnacjami |
| Nad pomieszczeniem nieogrzewanym | około 5 cm | Ochrona przed wychładzaniem podłogi |
Do montażu potrzebne są między innymi płyty izolacyjne, folia przeciwwilgociowa, taśma brzegowa, profile dylatacyjne, rury, spinki lub klipsy, rozdzielacz, armatura odpowietrzająca i regulacyjna oraz materiał na jastrych. Wylewka może wymagać dodatku plastyfikatora lub włókien, zgodnie z recepturą producenta.
Przed rozpoczęciem prac przygotuj też następujące elementy:
- Projekt z rozkładem pętli i oznaczeniem rozstawu rur
- Rozdzielacz dobrany do liczby obiegów
- Rury z barierą antydyfuzyjną i odpowiednimi atestami
- Narzędzia do cięcia, mocowania, napełniania i odpowietrzania instalacji
Jak wykonać ogrzewanie podłogowe krok po kroku?
Kolejność prac ma znaczenie, ponieważ późniejsze zalanie rur jastrychem ogranicza możliwość naprawy błędów. Montaż wodnej instalacji przebiega zwykle w następujący sposób:
- Przygotuj podłoże – oczyść je, wyrównaj i usuń elementy mogące uszkodzić folię lub izolację. Na podłożu ułóż folię przeciwwilgociową, wywijając ją przy ścianach.
- Ułóż izolację cieplną – zastosuj warstwę o grubości wynikającej z projektu. Płyty powinny przylegać do siebie bez dużych szczelin.
- Zamontuj taśmę brzegową – prowadź ją wzdłuż wszystkich ścian, słupów i innych elementów konstrukcyjnych. Oddziela jastrych od budynku i pozwala mu rozszerzać się podczas nagrzewania.
- Wykonaj podział dylatacyjny – profile stosuj przy przejściach między polami grzewczymi, w progach oraz w miejscach przewidzianych w projekcie. Rury przechodzące przez dylatację powinny być zabezpieczone w rurze osłonowej.
- Zamontuj rozdzielacz – umieść go w dostępnym miejscu, najlepiej w szafce. Liczba króćców musi odpowiadać liczbie zaprojektowanych pętli.

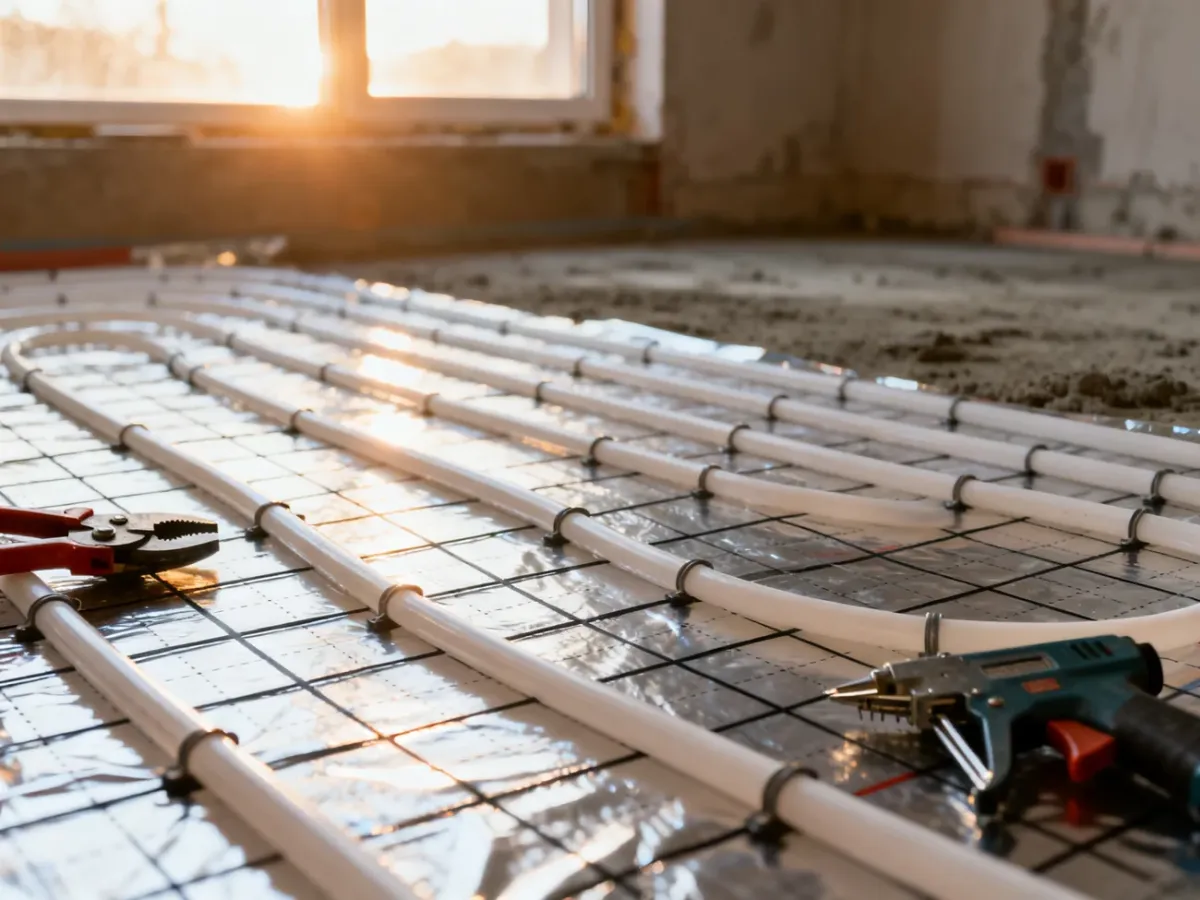

- Rozłóż rury zgodnie z projektem – prowadź je najczęściej spiralnie, utrzymując zaplanowany rozstaw. Unikaj załamań i nie łącz rur w warstwie jastrychu. Każdą pętlę podłącz osobno do rozdzielacza.
- Napełnij i odpowietrz obiegi – wykonuj tę czynność etapami, aby usunąć powietrze z rur i rozdzielacza.
- Przeprowadź próbę ciśnieniową – sprawdź szczelność całej instalacji przed wykonaniem wylewki. W wielu systemach stosuje się próbę przy ciśnieniu około 0,6 MPa przez 24 godziny, ale dokładne wymagania trzeba przyjąć z dokumentacji rur i systemu.
- Wykonaj jastrych – wylewka musi dokładnie otulić rury, a jej grubość i skład powinny odpowiadać wybranemu systemowi. Rury podczas zalewania pozostawia się napełnione wodą pod ciśnieniem określonym przez producenta.
Nie wolno zalewać rur bez pozytywnej próby szczelności. Nieszczelność wykryta po związaniu jastrychu oznacza konieczność kucia posadzki, dlatego wynik próby należy udokumentować.
Co sprawdzić przed zalaniem wylewki?
Przed zamówieniem jastrychu przejdź przez krótką listę kontrolną. Jeśli któryś punkt budzi wątpliwości, przerwij prace i skonsultuj instalację z hydraulikiem lub projektantem:
- Próba ciśnieniowa została wykonana, trwała przez wymagany czas i nie wykazała spadku ciśnienia ani wycieku.
- Rury są stabilnie zamocowane i nie wypływają ponad planowaną powierzchnię jastrychu.
- Taśma brzegowa biegnie wzdłuż wszystkich ścian i elementów stałych.
- Profile dylatacyjne znajdują się w przejściach, przy podziałach pól oraz w miejscach wskazanych w projekcie.
- Każda pętla jest opisana i prawidłowo podłączona do rozdzielacza.
- Warstwy podłogi są równe, suche i wolne od zanieczyszczeń.
Jak wygrzewać jastrych?
Po wykonaniu wylewki jastrych musi związać i wyschnąć. Czas zależy od jego rodzaju, grubości, warunków w pomieszczeniu oraz zaleceń producenta. Dla tradycyjnych mieszanek często przyjmuje się około czterech tygodni, ale sama liczba dni nie zastępuje pomiaru wilgotności wymaganego przez producenta posadzki.
Wygrzewanie usuwa nadmiar wilgoci i sprawdza zachowanie podłogi przy pracy cieplnej. Instalację uruchamia się od niskiej temperatury, najczęściej około 25°C, a następnie zwiększa temperaturę zasilania stopniowo, zwykle o 5°C na dobę. Maksymalną temperaturę oraz czas utrzymania trzeba dobrać do rodzaju jastrychu i dokumentacji systemu. Po osiągnięciu wartości obliczeniowej temperaturę obniża się etapami.
Zbyt szybkie nagrzanie świeżej wylewki może wywołać naprężenia i pęknięcia. Nie należy też włączać ogrzewania tylko po to, aby przyspieszyć naturalne schnięcie bez zgody producenta jastrychu. Dopiero po zakończeniu wygrzewania, sprawdzeniu wilgotności i przygotowaniu podłoża można układać płytki, panele, drewno lub inne wykończenie.
Po ułożeniu posadzki wykonuje się regulację przepływów na rozdzielaczu i ustawia automatykę. Pierwsze uruchomienie oraz dobór nastaw warto powierzyć instalatorowi, szczególnie gdy system współpracuje z pompą ciepła lub innym niskotemperaturowym źródłem ciepła.
Poprawnie wykonana instalacja wymaga więc trzech rzeczy: projektu dopasowanego do budynku, kontroli szczelności przed zalaniem oraz cierpliwego wygrzania jastrychu. Pominięcie któregokolwiek z tych etapów może obniżyć komfort i utrudnić późniejsze naprawy.
