Rury instalacji wodnej należy prowadzić w warstwie styropianu, a nie bezpośrednio na chudziaku. Dotyczy to szczególnie ciepłej wody użytkowej, ponieważ betonowy podkład nie izoluje przewodów i przyspiesza wychładzanie wody. Otulina jest potrzebna, ale sama nie zastępuje izolacji podłogi ani nie zapewnia wystarczającej ochrony mechanicznej i dylatacyjnej.
Dlaczego chudziak nie jest dobrym miejscem dla rur?
Chudziak pełni funkcję podkładu, ale nie jest warstwą termoizolacyjną. Rura ułożona bezpośrednio na betonie ma kontakt z materiałem, który łatwo odbiera ciepło. W przypadku instalacji ciepłej wody użytkowej oznacza to szybsze wychładzanie wody i niepotrzebne straty energii. Ciepło zamiast pozostać w przewodzie jest przekazywane do podłoża i dalej do gruntu.
Przy zimnej wodzie problem wygląda inaczej. Zimna rura może schładzać sąsiadujące elementy, a na jej powierzchni może pojawić się kondensacja, jeśli temperatura rury spadnie poniżej punktu rosy. Ryzyko zależy między innymi od wilgotności powietrza, temperatury i rodzaju pomieszczenia. Prowadzenie przewodów w warstwie izolacji ogranicza takie zjawiska i oddziela je od betonu.
| Cecha | Rury na chudziaku | Rury w styropianie |
|---|---|---|
| Straty ciepła instalacji CWU | Większe, ponieważ chudziak odbiera ciepło | Mniejsze dzięki izolacji podłogowej i otulinie |
| Ryzyko kondensacji przy ZWU | Wyższe w wilgotnych warunkach | Ograniczone przez oddzielenie rury od betonu |
| Ochrona mechaniczna | Ograniczona, nawet gdy rura ma otulinę | Lepsza dzięki otulinie i warstwom styropianu |
| Dylatacja przewodu | Rura może mieć zbyt mało miejsca na pracę | Warstwa izolacyjna pozwala bezpieczniej kompensować ruchy rury |
Otulina o grubości 6–9 mm izoluje rurę i chroni ją przed bezpośrednim kontaktem z betonem, ale nie powinna być traktowana jako zamiennik styropianu. Jej zadaniem jest także umożliwienie niewielkich ruchów przewodu podczas zmian temperatury. Dzięki temu pełni funkcję dylatacyjną, a nie wyłącznie cieplną.
Jak ułożyć instalację w warstwie styropianu?
Na podłodze na gruncie przewody układa się pomiędzy warstwami izolacji. Typowy układ powinien zachować ciągłość izolacji przeciwwilgociowej oraz ograniczać liczbę miejsc, w których rury tworzą lokalne osłabienie warstwy styropianu.
- Przygotuj chudziak – podkład powinien być równy, oczyszczony i oddzielony od podłoża izolacją przeciwwilgociową, na przykład papą lub odpowiednio dobraną folią.
- Ułóż pierwszą warstwę styropianu – płyty powinny szczelnie przylegać do siebie, bez przypadkowych pustek i szerokich szczelin.

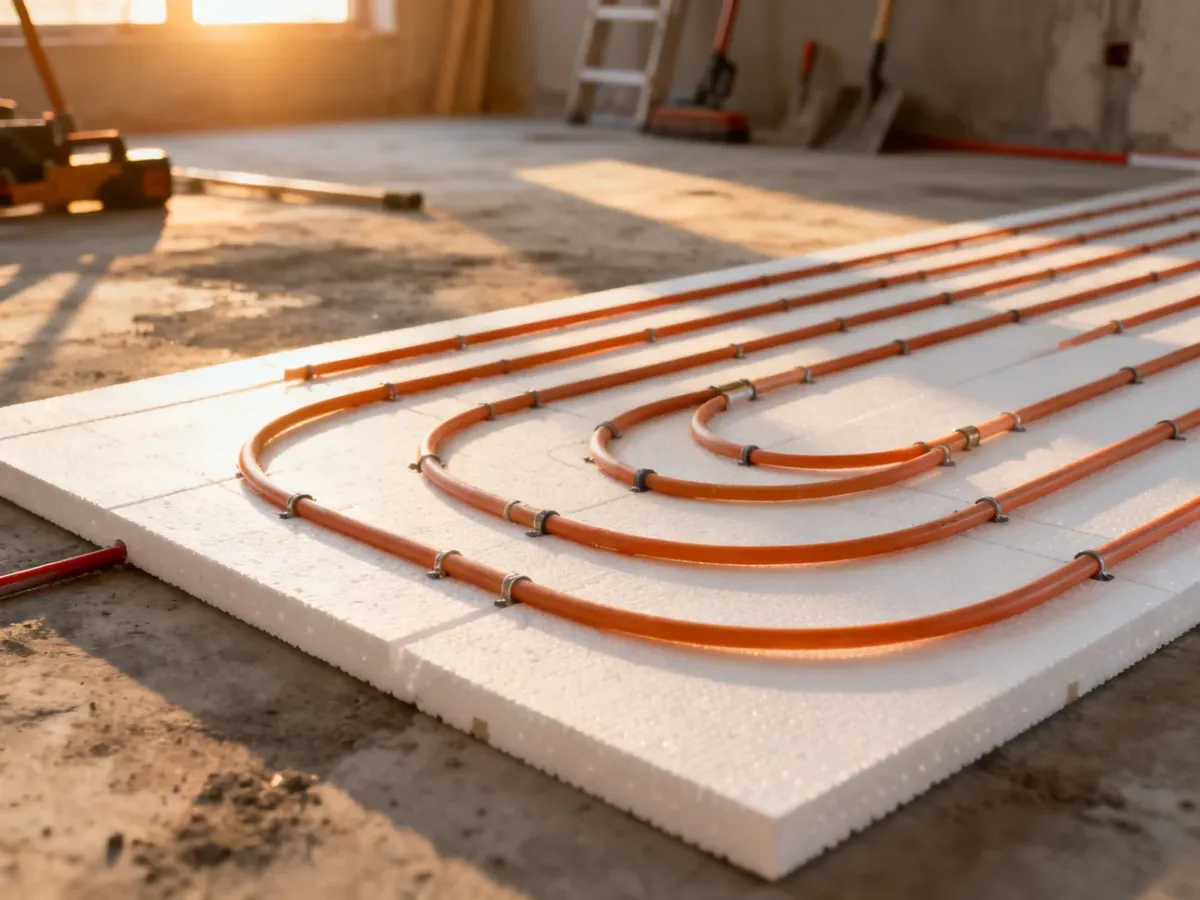

- Rozprowadź rury w otulinie – przewody CWU i ZWU układaj na pierwszej warstwie albo w wycięciach wykonanych w izolacji, zależnie od dostępnej wysokości i przyjętego układu instalacji.
- Przykryj przewody drugą warstwą styropianu – jej krawędzie należy przesunąć względem pierwszej warstwy, aby połączenia płyt nie znalazły się w jednej linii.
- Wykonaj warstwę podkładową – przed wylaniem jastrychu trzeba zachować wymagane oddzielenie od ścian i innych elementów konstrukcyjnych.
Przy przygotowaniu podłoża zwróć uwagę na kilka elementów, które decydują o trwałości całego układu:
- Izolacja przeciwwilgociowa – papa lub folia powinna tworzyć ciągłą warstwę pod styropianem.
- Szczelność płyt – większe szczeliny należy ograniczyć, aby nie powstawały lokalne mostki termiczne.
- Przesunięcie warstw – spoiny drugiej warstwy styropianu powinny wypadać w innych miejscach niż spoiny pierwszej.
- Ochrona przed jastrychem – w razie potrzeby całość izolacji można przykryć folią budowlaną, zgodnie z przyjętym rozwiązaniem podłogi.
Grubość styropianu trzeba zaplanować razem z instalatorem i wykonawcą podłogi. Rury nie powinny zmniejszać wymaganej izolacyjności podłogi ani powodować powstania nierównej, zbyt cienkiej warstwy nad przewodami. Trzeba też uwzględnić końcową wysokość posadzki, szczególnie przy drzwiach i schodach.
Wylewkę należy oddzielić od ścian, słupów, schodów i innych elementów konstrukcyjnych elastyczną taśmą dylatacyjną, na przykład ze spienionego polietylenu. Pozwala ona ograniczyć przenoszenie naprężeń i dźwięków oraz daje podkładowi miejsce na niewielkie odkształcenia.
Czy rury w podłodze mogą zamarznąć?
W ogrzewanym, ocieplonym domu rury ułożone pod grubą warstwą izolacji podłogowej zasadniczo nie są narażone na zamarzanie tylko dlatego, że znajdują się blisko gruntu. Styropian ogranicza przepływ ciepła, a temperatura podłogi na gruncie nie reaguje gwałtownie na krótkotrwały spadek temperatury na zewnątrz. Inaczej należy oceniać budynek nieogrzewany, niedokończony albo z uszkodzoną izolacją.
Otulina pozostaje potrzebna, nawet gdy rury znajdują się w styropianie. Chroni przewody z tworzywa przed uszkodzeniami, ogranicza wymianę ciepła i pozwala im pracować przy zmianach temperatury. Najbezpieczniejszy układ to więc izolacja przeciwwilgociowa, pierwsza warstwa styropianu, rury w otulinie oraz druga warstwa styropianu z przesuniętymi spoinami.
Wniosek jest prosty: chudziak powinien być podłożem pod izolację, a nie miejscem prowadzenia instalacji wodnej. Rury CWU i ZWU należy umieścić w warstwie styropianu, zachowując otulinę, ciągłość izolacji oraz dylatację przy jastrychu.
Artykuł nie stanowi porady budowlanej dla konkretnego obiektu. Ostateczny układ warstw i przebieg instalacji należy dopasować do projektu, dostępnej wysokości podłogi oraz warunków wykonawczych.
