Instalacja CO PEX nadaje się do samodzielnego montażu, ponieważ rury są lekkie, elastyczne i można je prowadzić z niewielką liczbą kolanek. Najwięcej uwagi wymaga jednak wykonywanie połączeń. Złączki press można zabudować w ścianie lub podłodze, natomiast skręcane muszą pozostać dostępne. Przed każdym połączeniem rurę trzeba przyciąć prostopadle, skalibrować i sfazować.
Złączki skręcane czy zaciskane – co wybrać?
Rury PEX, a szczególnie wielowarstwowe PEX/AL/PEX, dobrze sprawdzają się w instalacjach centralnego ogrzewania. Warstwa aluminium ogranicza przenikanie tlenu i stabilizuje rurę, a elastyczność ułatwia prowadzenie przewodów między kotłownią, rozdzielaczem i grzejnikami.
O wyborze złączek decyduje przede wszystkim miejsce montażu. Złączka skręcana jest rozłączna, dlatego pozostawiona w ścianie lub wylewce może z czasem wymagać dokręcenia. W zabudowie stosuje się połączenia nierozłączne, czyli wykonane z użyciem zaciskarki.
| Typ złączki | Gdzie można ją stosować? | Wymagane narzędzia | Koszt i cecha montażu |
|---|---|---|---|
| Skręcana | Wyłącznie w miejscu dostępnym do kontroli | Klucze płaskie lub nastawne, narzędzia do cięcia i kalibracji | Niższy koszt narzędzi, możliwość demontażu |
| Press | Na wierzchu oraz w ścianie lub podłodze, zgodnie z instrukcją systemu | Nożyce, kalibrator z fazownikiem, zaciskarka i właściwe szczęki | Wyższy koszt narzędzi, szybkie i nierozłączne połączenie |
| Przejście na gwint | W miejscu podłączenia armatury lub grzejnika, z dostępem do elementu | Narzędzia właściwe dla danego połączenia | Wymaga dokładnego ustawienia i stabilnego mocowania |
Najważniejsza zasada brzmi: złączek skręcanych nie chowaj w ścianie ani pod posadzką. W instalacji prowadzonej w zabudowie użyj systemu press, ale tylko wtedy, gdy profil szczęk i sposób zaciskania odpowiadają konkretnej złączce. Producenci mogą wymagać profilu U, TH albo innego rozwiązania.

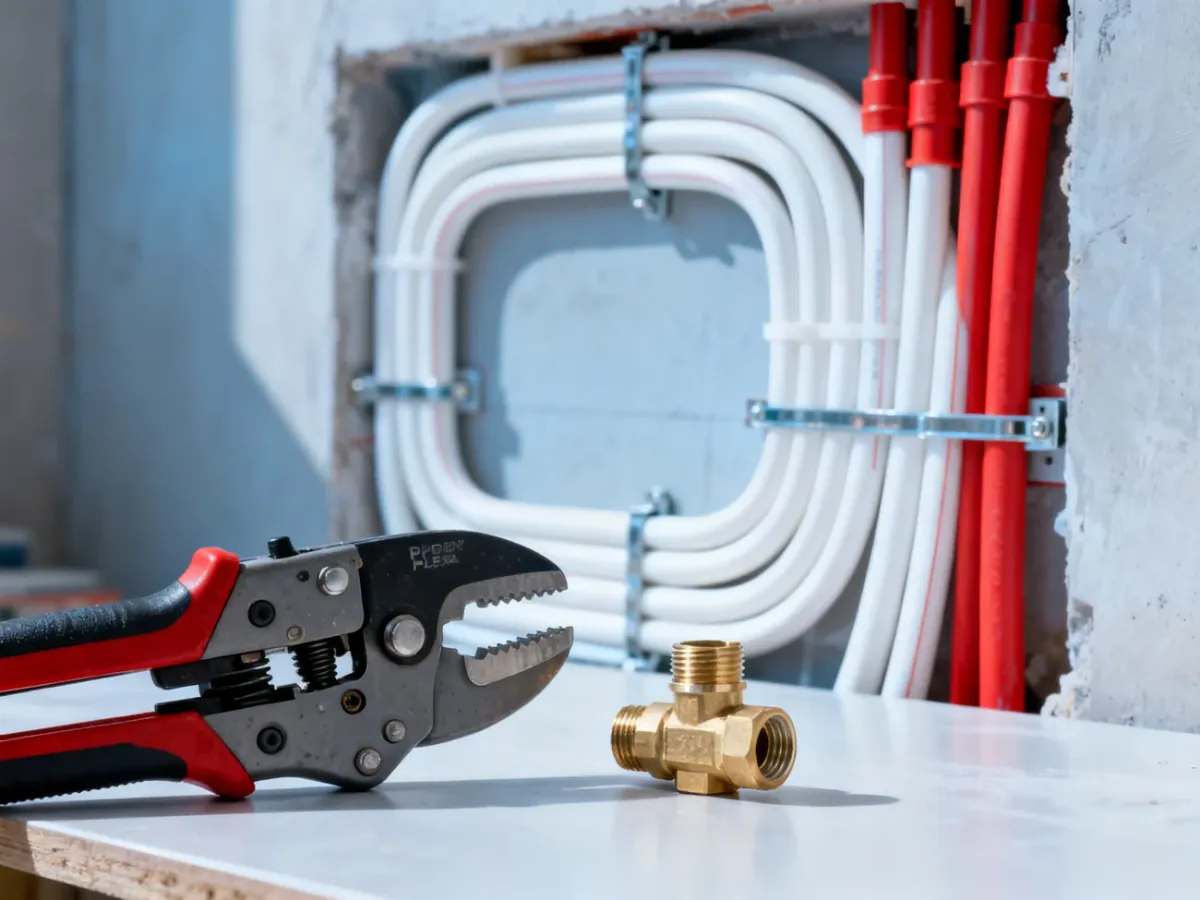

Jakich narzędzi potrzebujesz?
Do wykonania instalacji potrzebujesz sprzętu do przygotowania rury, wykonania połączeń i późniejszej kontroli szczelności. Podstawowy zestaw obejmuje:
- Nożyce do rur PEX, które wykonują równe cięcie bez zgniatania przewodu.
- Kalibrator z fazownikiem do przywrócenia okrągłego kształtu końcówki i usunięcia ostrych krawędzi.
- Zaciskarkę ręczną lub elektryczną z profilami szczęk wymaganymi przez producenta złączek.
- Miarkę, marker, uchwyty mocujące oraz narzędzia do wykonania próby ciśnieniowej.

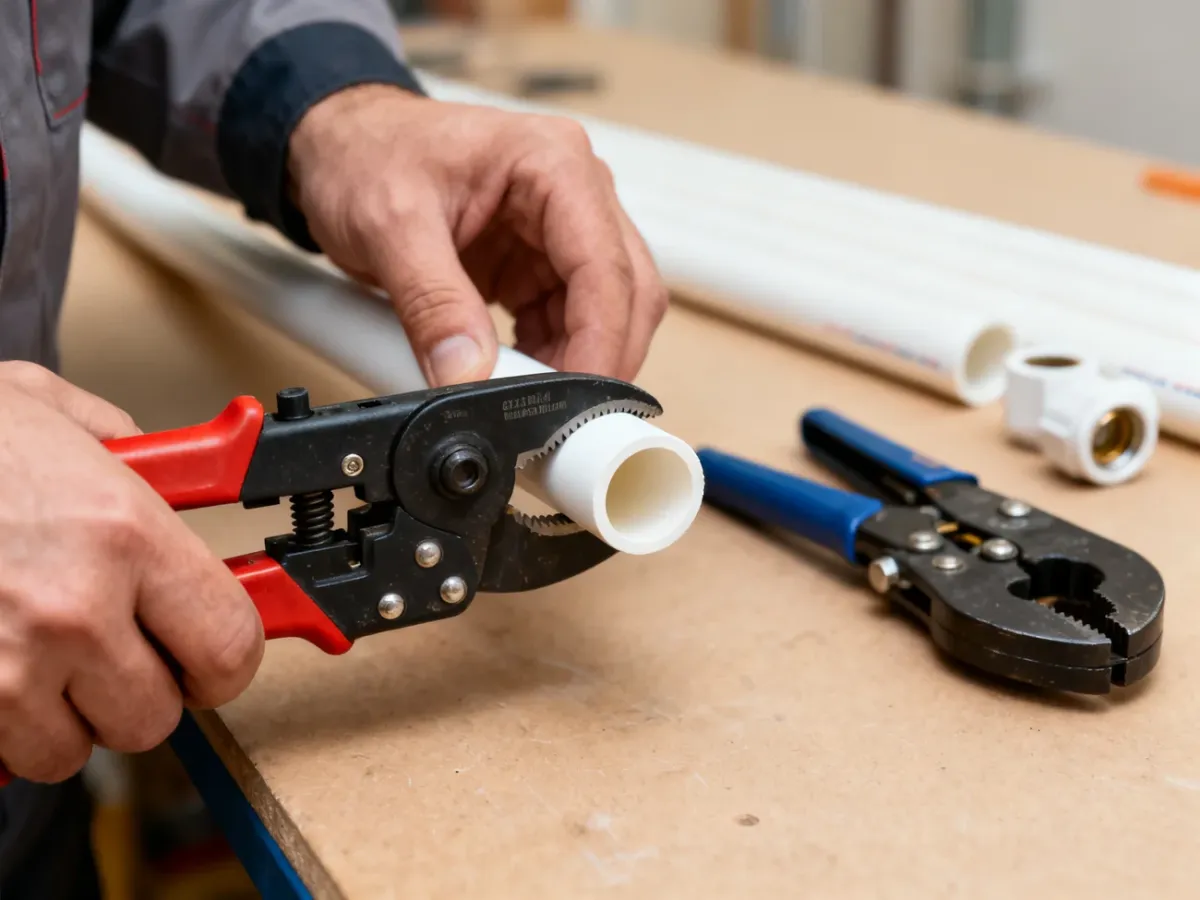

Kalibracja nie jest czynnością kosmetyczną. Po cięciu rura może być lekko spłaszczona, a jej krawędź może uszkodzić oringi wewnątrz złączki. Przed wsunięciem złączki obracaj kalibrator zgodnie z jego konstrukcją, aż końcówka będzie zaokrąglona i pozbawiona zadziorów.
Rurę prowadź łagodnymi łukami. Nie załamuj jej, nie skręcaj wokół osi i mocuj ją uchwytami odpowiednimi dla danego systemu. Dokładny rozstaw podpór oraz minimalny promień gięcia sprawdź w instrukcji producenta, ponieważ zależą od średnicy i budowy rury.
Jak poprawnie wykonać połączenie typu press?
Przed rozpoczęciem przygotuj odcinek rury, złączkę oraz szczęki zaciskarki. Nie mieszaj elementów różnych systemów bez potwierdzenia ich kompatybilności. Szczególnie ważne jest dopasowanie profilu szczęk do tulei złączki.
- Zmierz potrzebny odcinek i utnij rurę prostopadle do jej osi. Krzywe cięcie utrudnia prawidłowe osadzenie złączki.
- Włóż kalibrator do końcówki rury i wykonaj kalibrację. Jednocześnie sfazuj wewnętrzną krawędź, aby nie przecięła uszczelek.
- Sprawdź, czy na rurze nie ma opiłków, zabrudzeń ani pęknięć. Usuń zanieczyszczenia bez smarowania elementów przypadkowymi środkami.
- Wsuń rurę na króciec złączki aż do oporu lub do oznaczonej głębokości. Jeśli złączka ma otwory kontrolne, upewnij się, że rura jest przez nie widoczna.
- Załóż szczęki zaciskarki w miejscu wskazanym przez producenta. Profil U lub TH musi odpowiadać zastosowanej złączce.
- Wykonaj pełny cykl zaciskania, nie przerywając go w połowie. Po otwarciu zaciskarki sprawdź, czy tuleja została równomiernie odkształcona.
Połączenie wykonuj na stabilnym odcinku rury. Nie zaciskaj tulei na rurze naprężonej, skręconej lub naciągniętej pod kątem, ponieważ może to obciążać złączkę. Przed zamknięciem bruzdy albo wykonaniem wylewki oznacz przebieg rur i wykonaj próbę szczelności.
Jakich błędów unikać?
W instalacjach PEX większość problemów wynika nie z samego materiału, lecz z pominięcia jednego etapu przygotowania albo użycia niepasujących elementów. Najczęstsze błędy to:
- Brak kalibracji i fazowania, który może przeciąć uszczelki podczas wsuwania złączki.
- Zastosowanie szczęk o niewłaściwym profilu, przez co tuleja nie zostaje prawidłowo zaciśnięta.
- Zbyt mały promień gięcia, prowadzący do załamania rury i ograniczenia przepływu.
- Schowanie złączki skręcanej w ścianie lub podłodze, gdzie nie będzie można jej skontrolować.
- Łączenie elementów różnych systemów bez potwierdzenia ich zgodności.
Nie dobieraj samodzielnie średnic rur wyłącznie na podstawie ich dostępności. W instalacji grzejnikowej średnice wpływają na przepływ, opory i pracę pompy. Projektowanie rozbudowanego układu, modernizacja kotłowni oraz wykonanie węzła kotłowego wymagają obliczeń i często konsultacji z instalatorem.
Jak sprawdzić szczelność przed zakryciem instalacji?
Próba ciśnieniowa powinna odbyć się przed tynkowaniem, wykonaniem wylewki albo zamknięciem zabudowy. Parametry próby, medium, ciśnienie i czas utrzymania ustal zgodnie z dokumentacją zastosowanego systemu oraz projektem instalacji. Nie ma jednego uniwersalnego parametru dla każdej rury i każdej instalacji.
Przed zakryciem przewodów sprawdź:
- Czy wszystkie połączenia są wykonane zgodnie z technologią danego systemu.
- Czy podczas próby nie pojawiają się krople, wilgoć ani spadek ciśnienia wymagający wyjaśnienia.
- Czy kontrolą objęto także połączenia przy rozdzielaczu, grzejnikach i przejściach na gwint.
- Czy instalacja została odpowietrzona, a wynik próby zapisany wraz z zastosowanymi parametrami.
- Czy przebieg rur został udokumentowany przed zakryciem, aby później nie przewiercić przewodu.
Jeżeli próba wykazała nieszczelność, spuść medium, usuń przyczynę i wykonaj badanie ponownie. Nie zakrywaj połączenia tylko dlatego, że wyciek jest niewielki. W instalacji CO dostęp do naprawy po wykonaniu zabudowy jest znacznie trudniejszy niż poprawienie połączenia na otwartym przewodzie.
Samodzielna instalacja CO PEX jest realna przy prostym układzie i dokładnym montażu. Rury ułatwiają prowadzenie trasy, ale bezpieczeństwo całego systemu zależy od kalibracji, właściwego zaciskania, poprawnego doboru szczęk i próby ciśnieniowej. Połączenia skręcane zostaw w miejscach dostępnych, a projekt średnic i skomplikowane prace przy kotłowni powierz osobie z odpowiednią wiedzą.
